ug模具设计之汽车模斜顶机构的设计方法

我们都知道普通的斜顶机构是由顶杆、导向块、斜顶座组成，斜顶角度最好取3°—12°，对于一些电子类的产品，倒扣小的可以适用，但对于一些汽车类产品，倒扣较大的，斜顶角度无法满足。那么汽车模的斜顶机构是怎么设计的呢？我来跟大家分享一下汽车模斜顶机构的设计方法。

1.汽车模斜顶机构的组成

2.斜顶头的设计注意事项

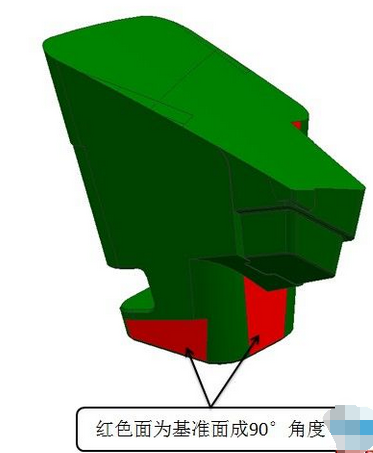

（1）斜顶头是扣位的成型零件，不易加工，设计的时候必须要有两个基准面成90°角度

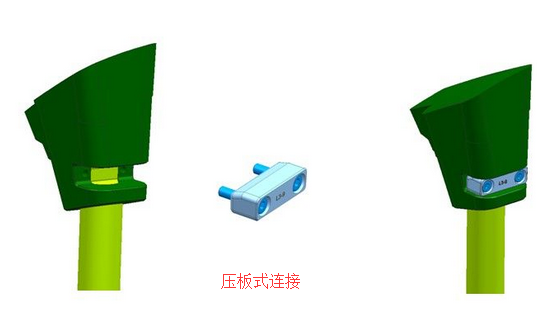

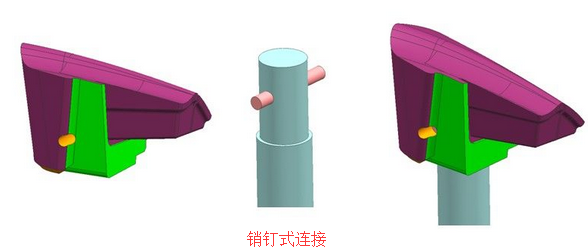

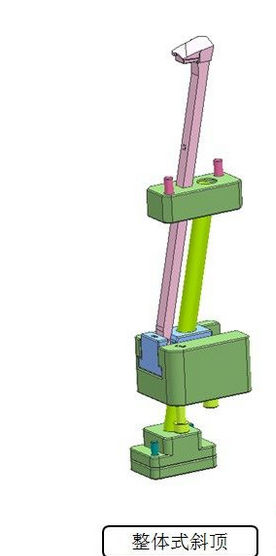

（2）斜顶头与斜顶杆的连接方式可以用压板压住，也可以用定位销连接，还可以做整体式的斜顶，如下图所示：

东莞潇洒职业培训学校开设课程有：高升专、专升本学历提升、全日制中职学校学位、积分入户、数控编程培训、塑胶模具设计培训，压铸模具设计培训、冲压模具设计培训，精雕、ZBrush圆雕培训、Solidworks产品设计培训、pro/E产品设计培训、AutoformR7工艺分析培训，非标自动化设计、PLC编程、CNC电脑锣操机、平面设计等培训，潇洒职业培训学校线下、线上等网络学习方式，随到随学，上班学习两不误，欢迎免费试学！联系电话：18029183887

联系电话：18029183887（微信同号）QQ:3606417948

学校官网：www.dgxspx.com 智造人才网:www.58hr.net

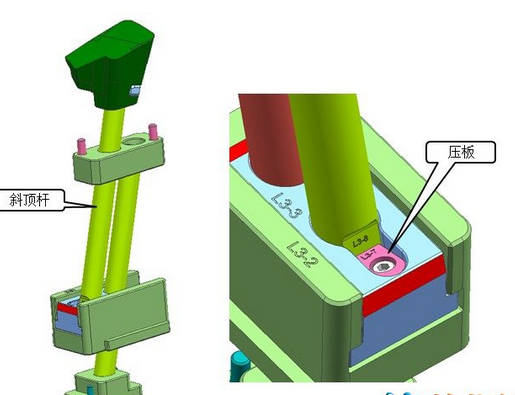

3.斜顶杆的设计与作用

斜顶杆的角度可以设计到15°以下，与斜顶头和滑块连接，杆的大小一般取直径16或者20mm,固定方式可以用压块压死。

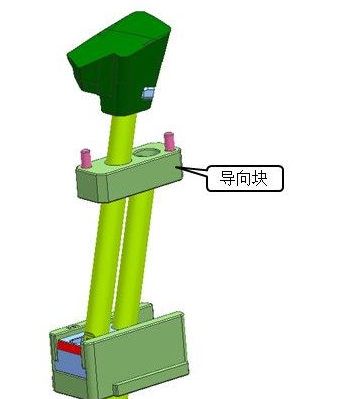

4.导向块的设计及作用 导向块是锁在B板底部，它的作用是导向斜顶杆和固定斜导柱，用两支螺丝锁紧。

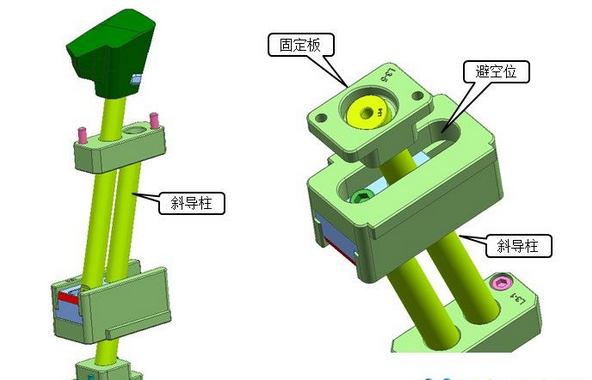

5.斜导柱的设计及作用 斜导柱是锁在底板上，它的角度与斜顶杆角度一样，主要的作用是驱动滑块，使斜顶侧向抽芯，设计时注意滑块座要避空，避免干涉，影响顶出。

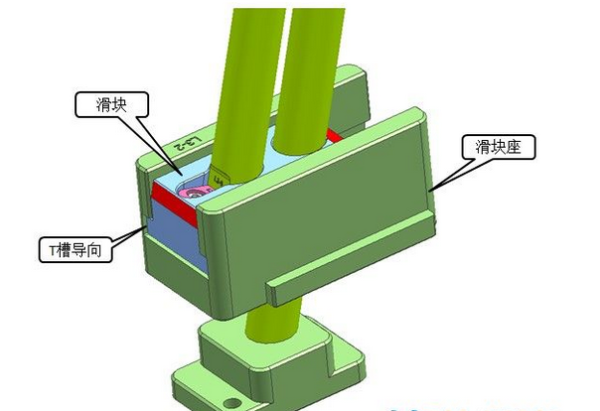

6.滑块及滑块座的设计及作用滑块与斜顶杆连接在一起，顶出时滑块由于斜导柱的作用侧向滑动，带动斜顶侧向抽芯，滑块座起到导向滑块和耐磨的作用，固定在顶针面板上。
