由于产品的连续性倒扣,怎么顶出!

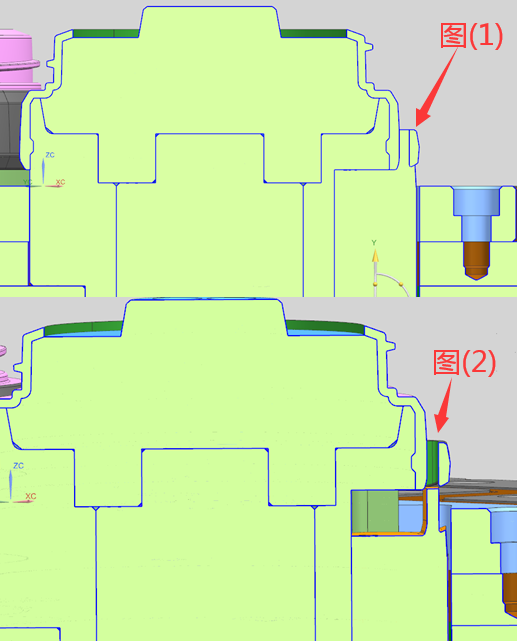

图(1)
倒扣约1.2MM
图(2)

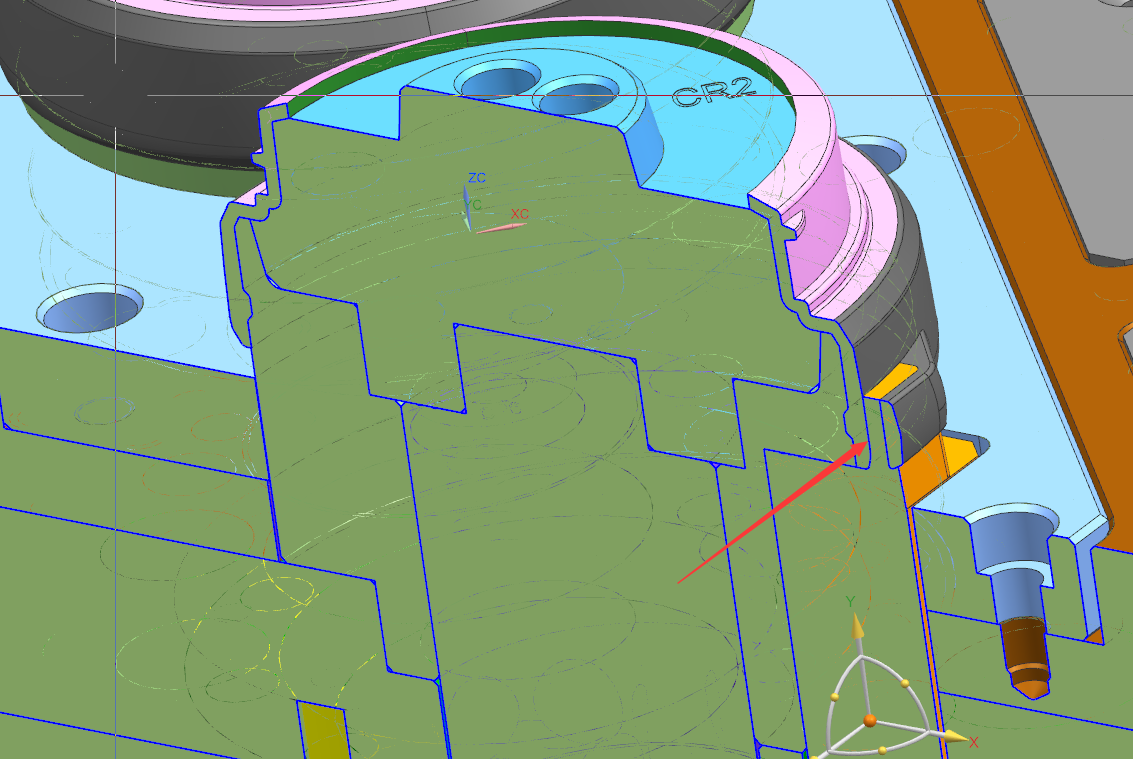

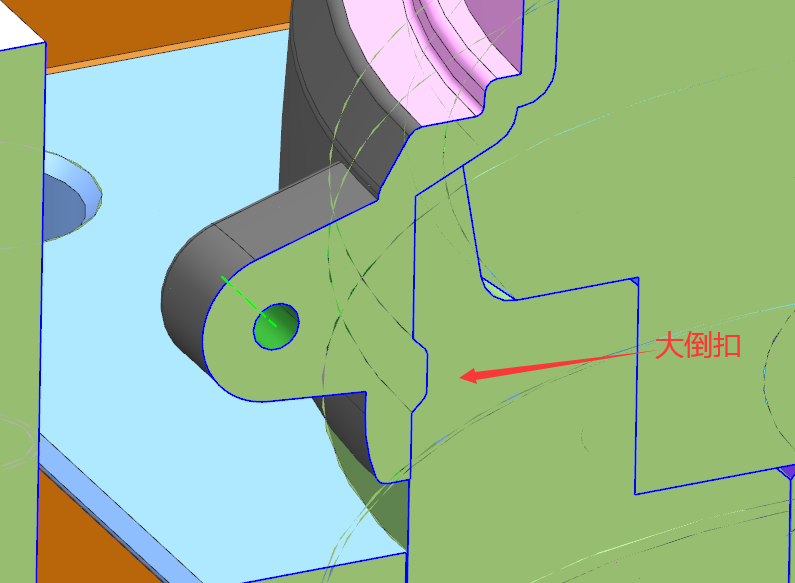

倒扣放大图(3)

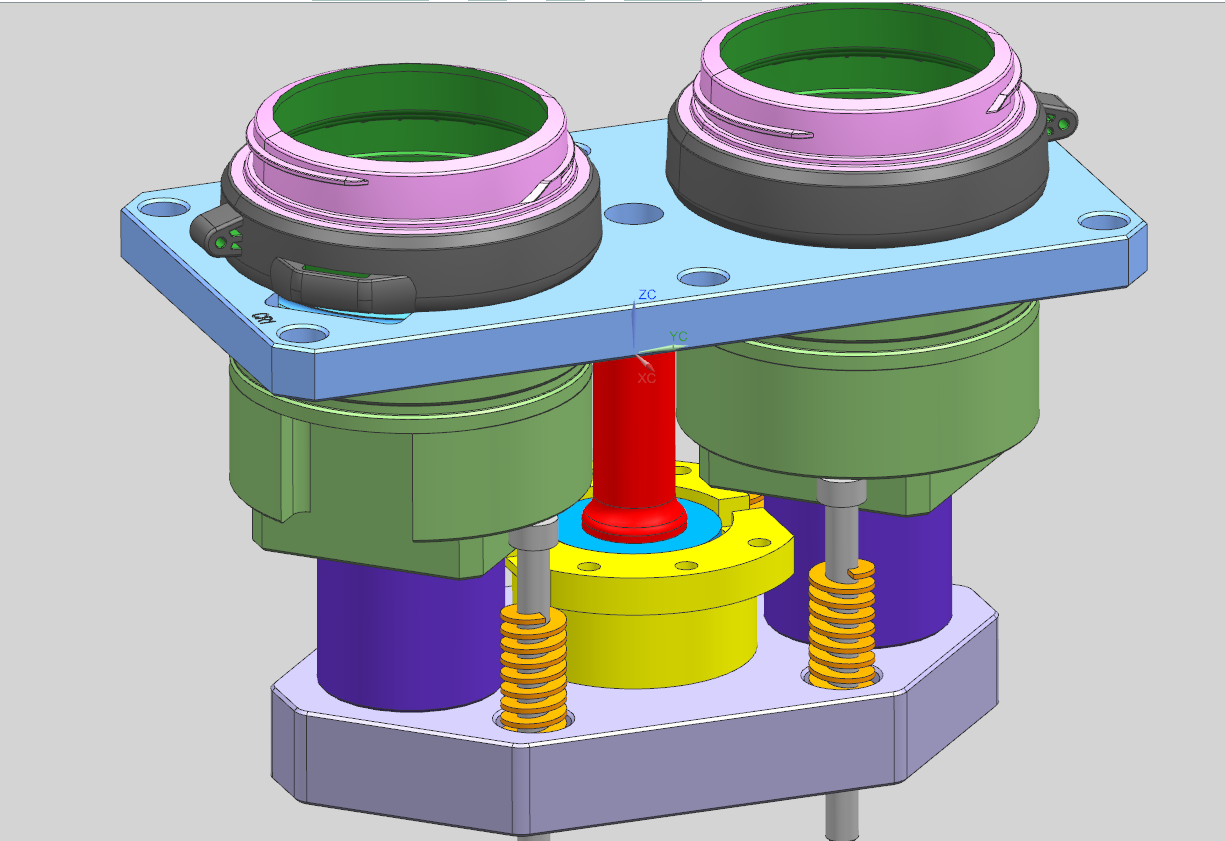

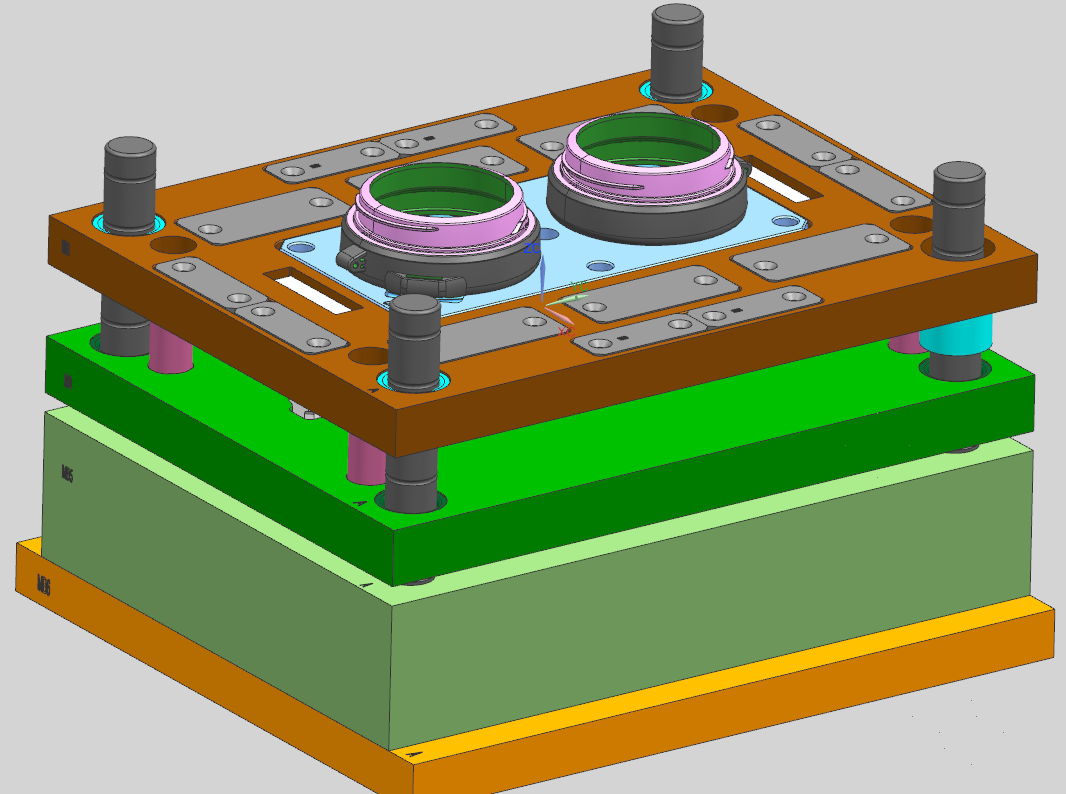

后模结构排布图

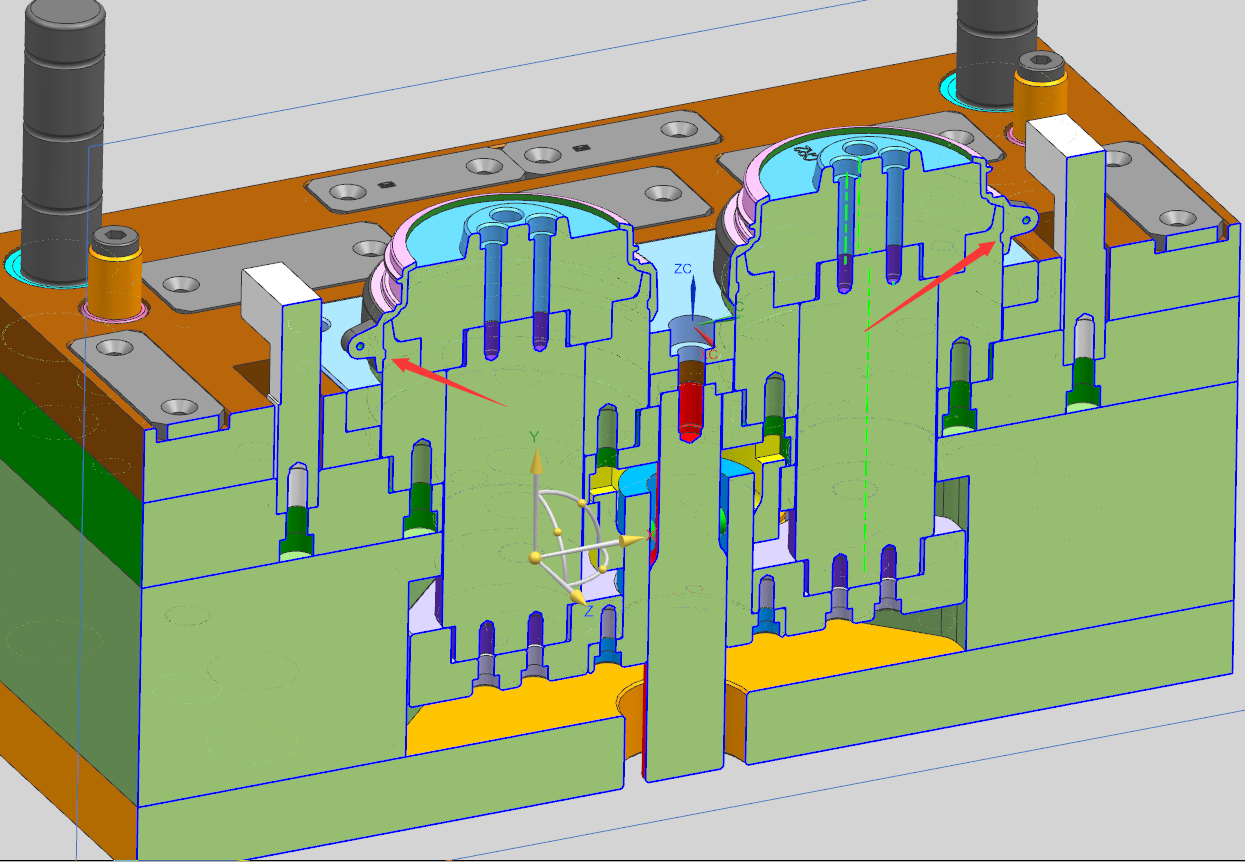

先抽芯位置

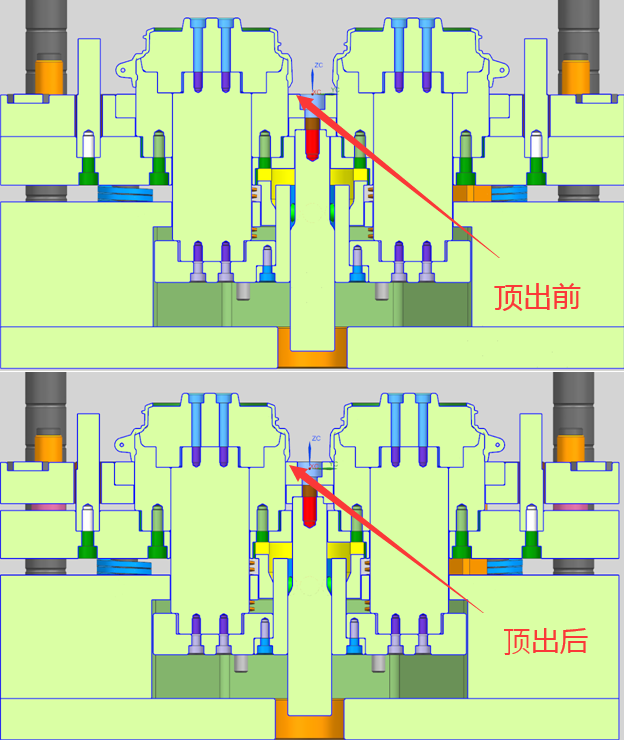

后模先抽芯结构完成前/后
第一次顶出

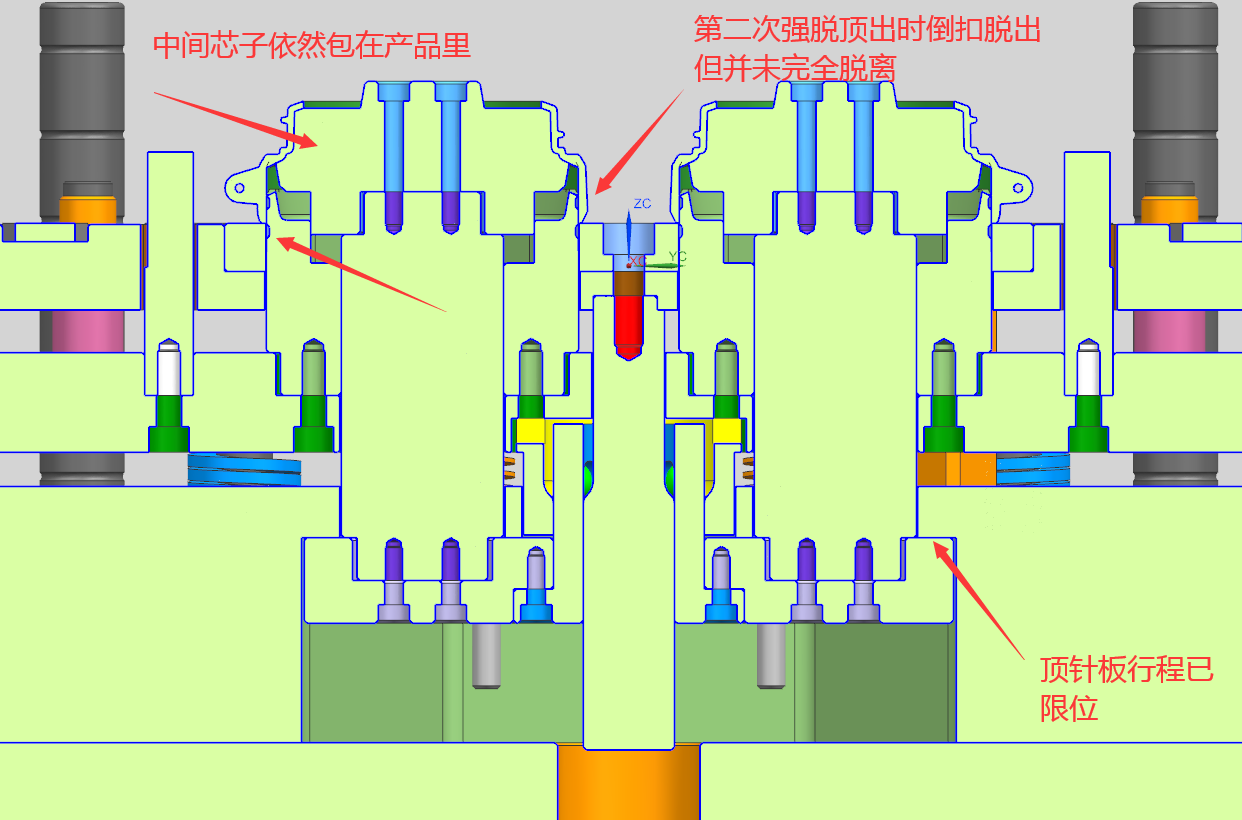

第二次顶出

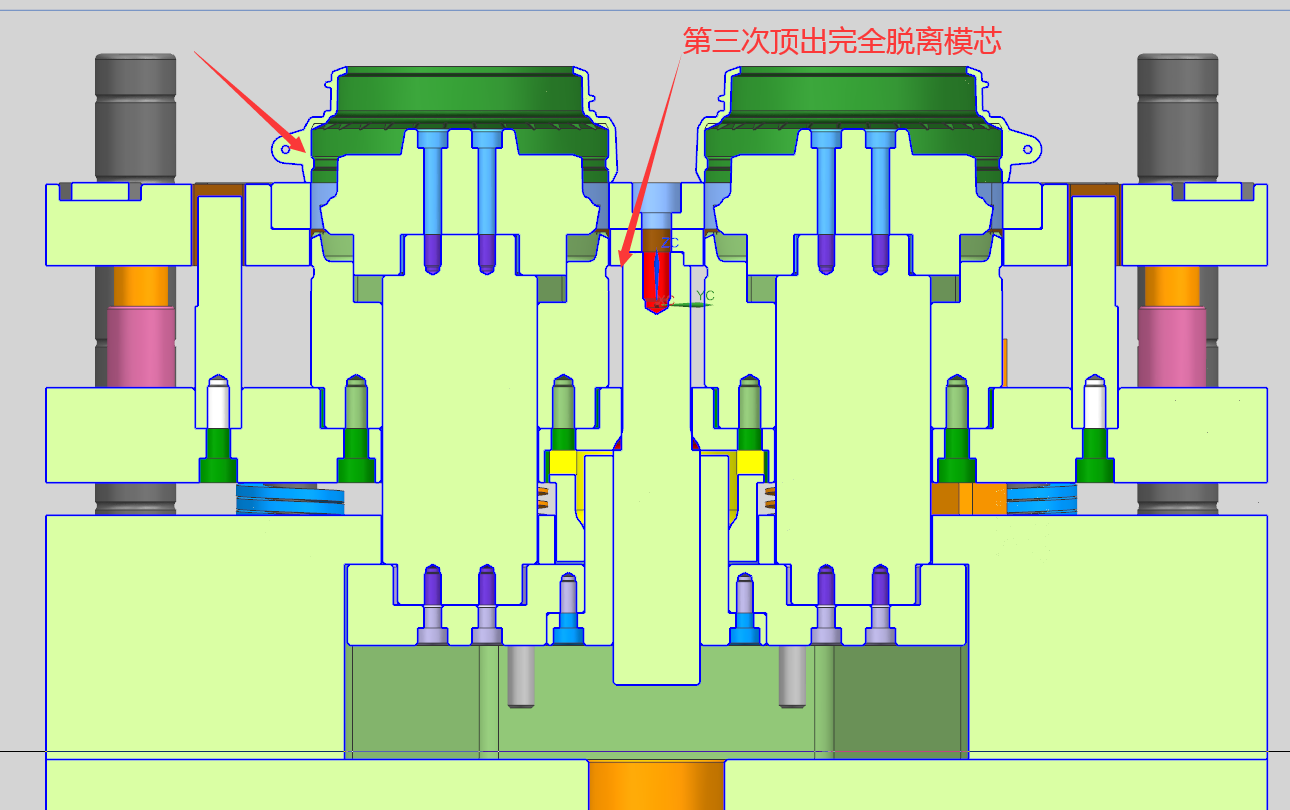

第三次顶出
顶出完成以后的后模状态

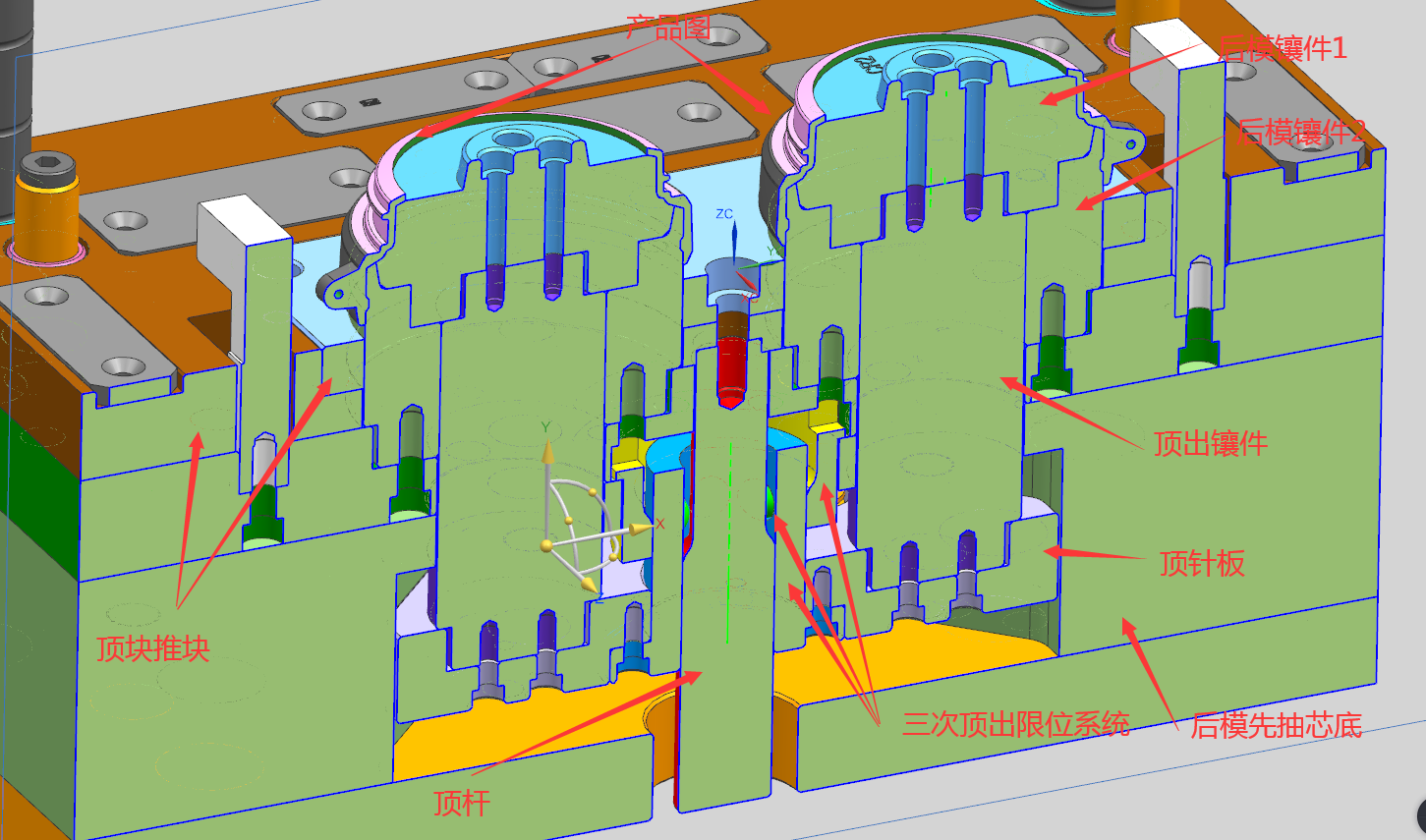

后模顶出系统细节部位
好啦!看到这里,可能好多同学,对这个三次顶出的动力细节还不是很理解!因为版幅有限!所以,还望同学们理解,如需要系统的学习这些技术,同学们可以添加微信或者电话联系哦。加油哦！感谢同学们的支持。
