用SolidWorks装配一个滑槽往返机构

四个零件

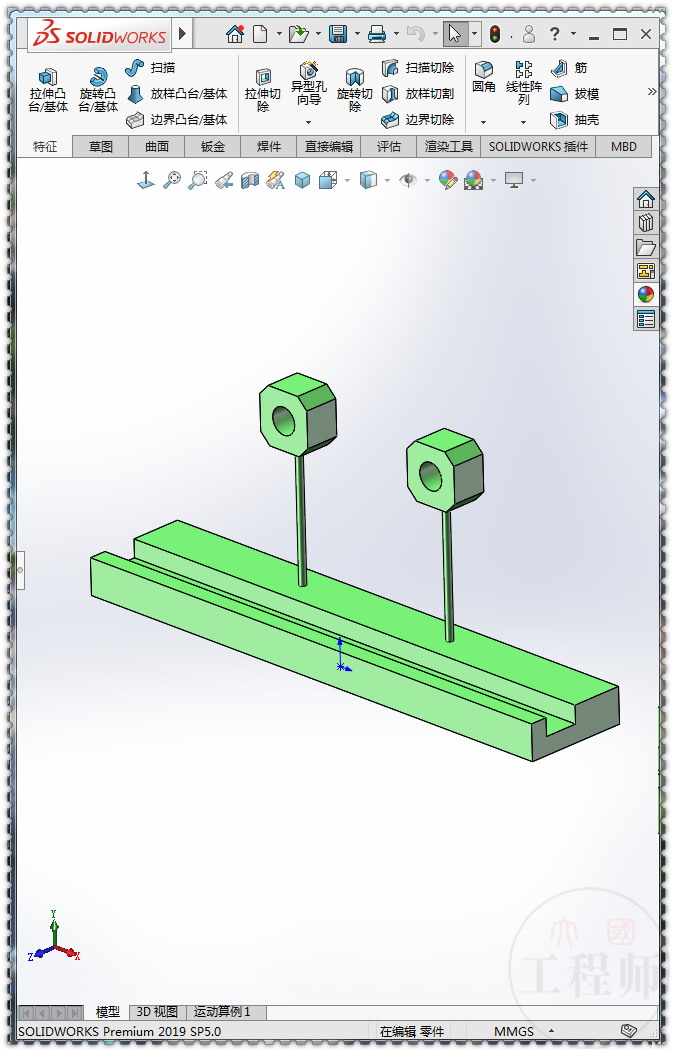

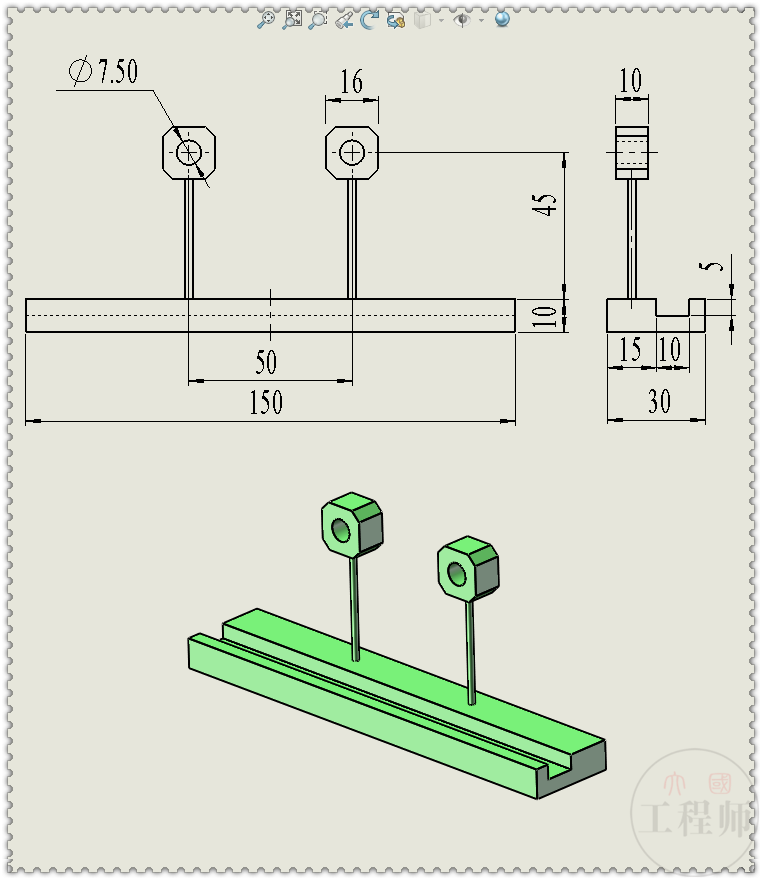

零件一：底座

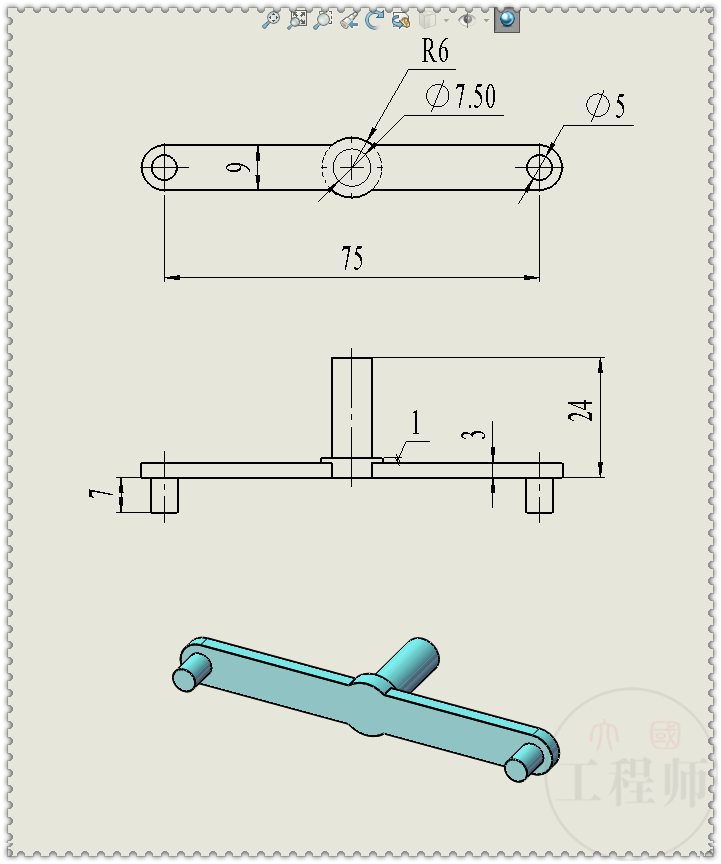

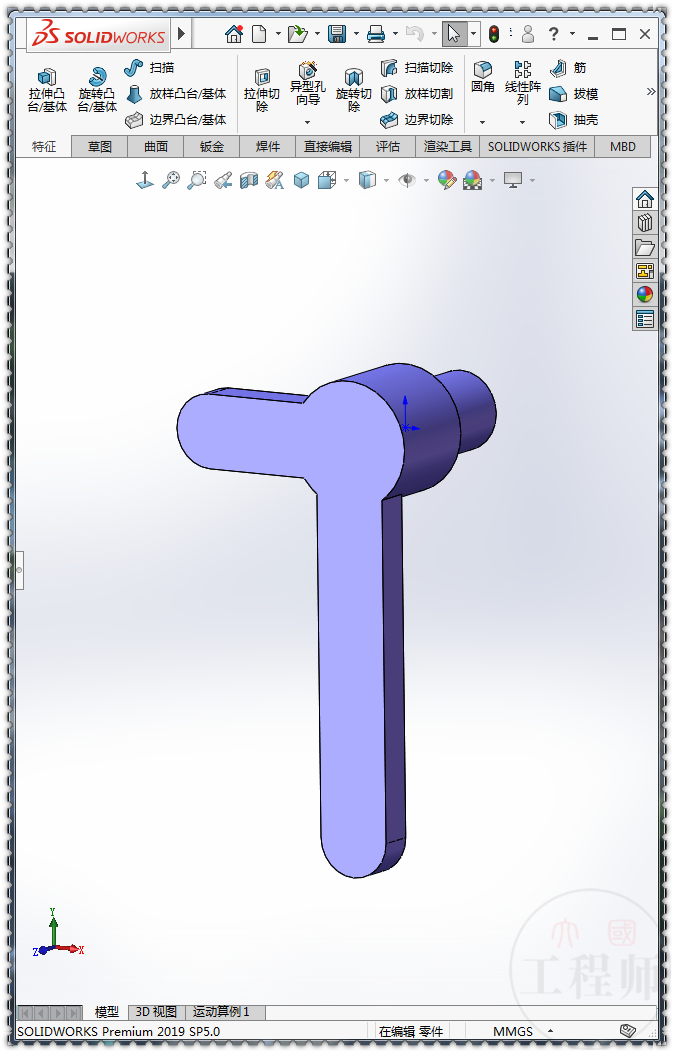

零件二：驱动件

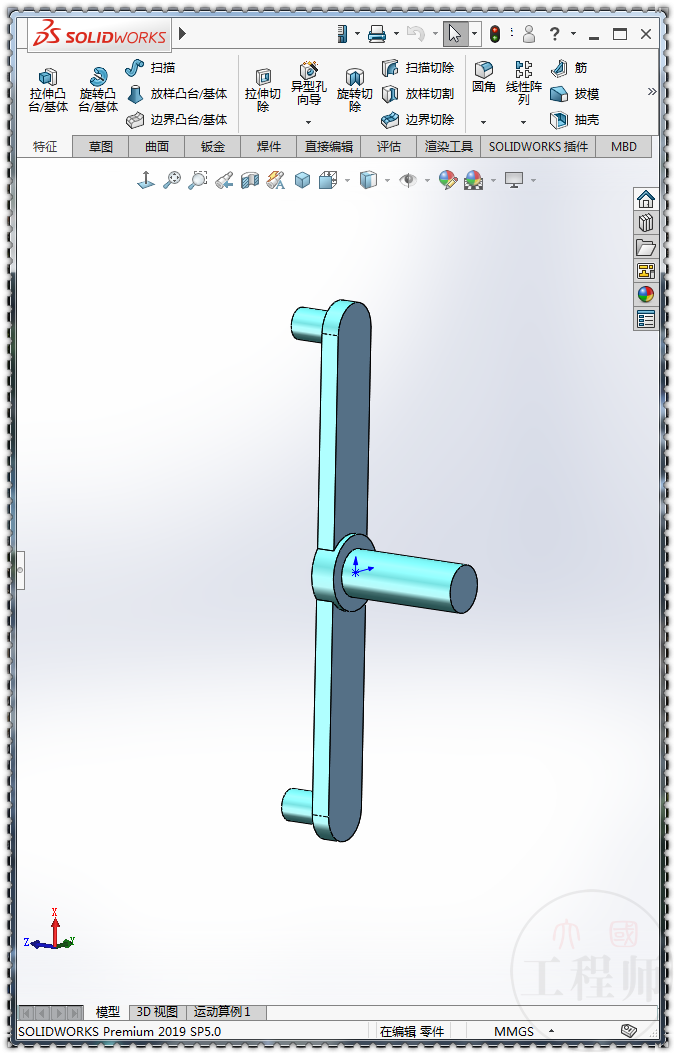

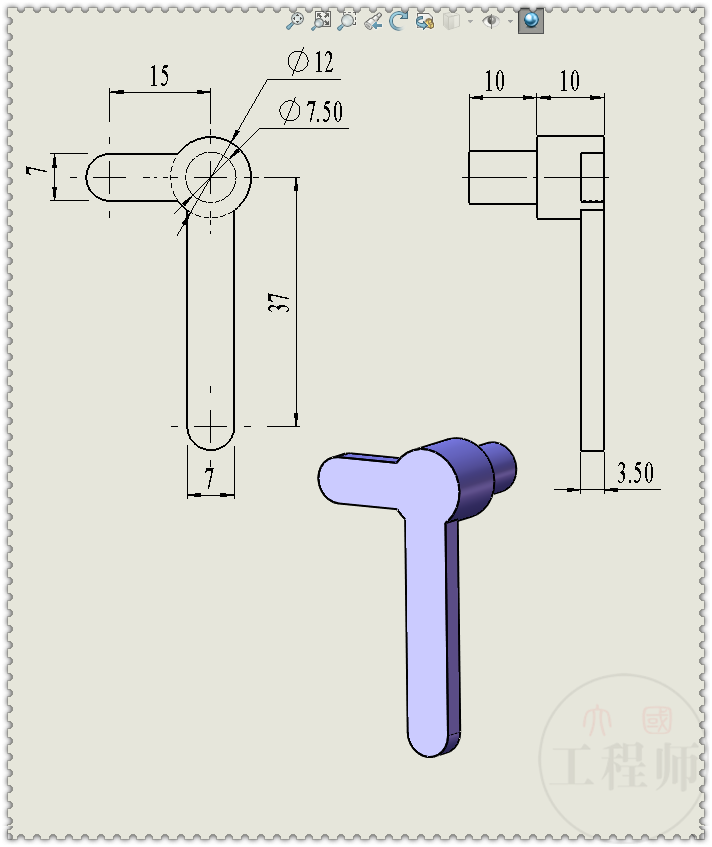

零件三：从动杆

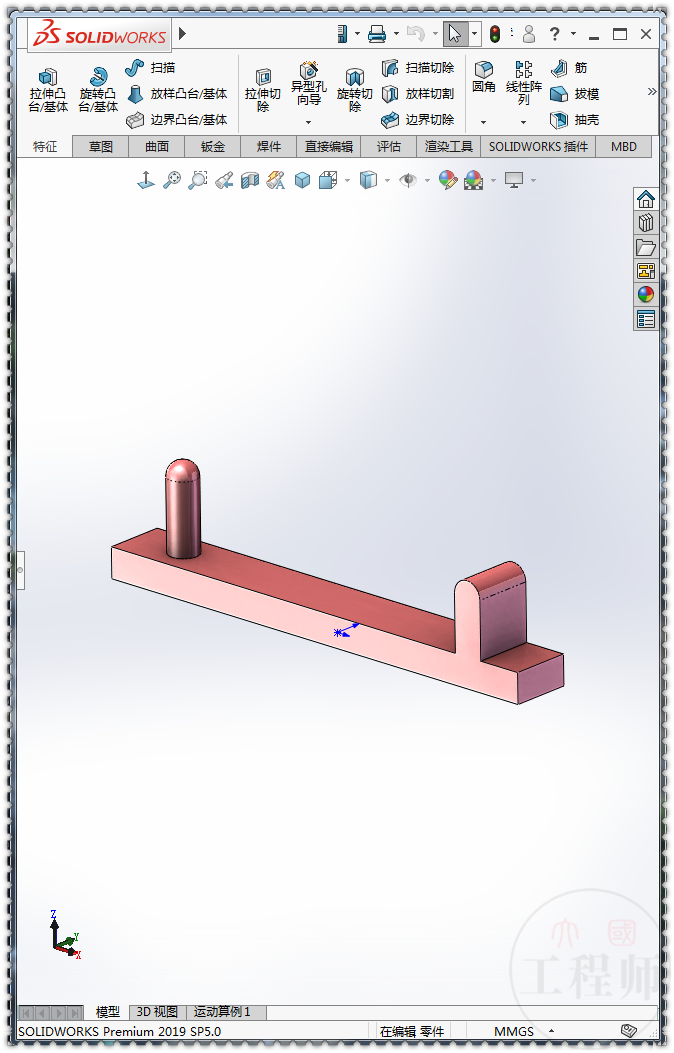

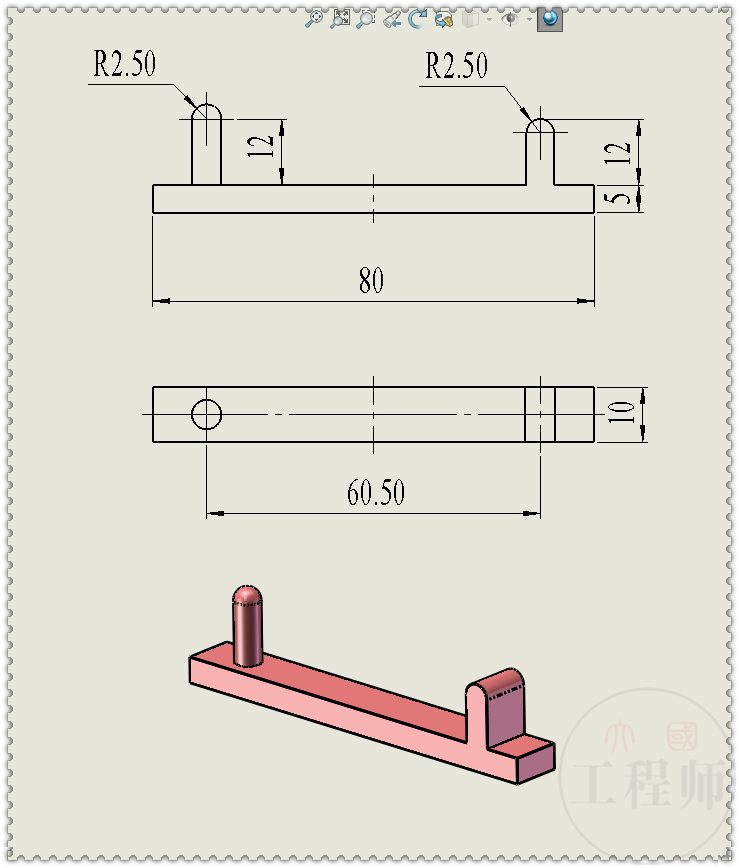

零件四：滑块

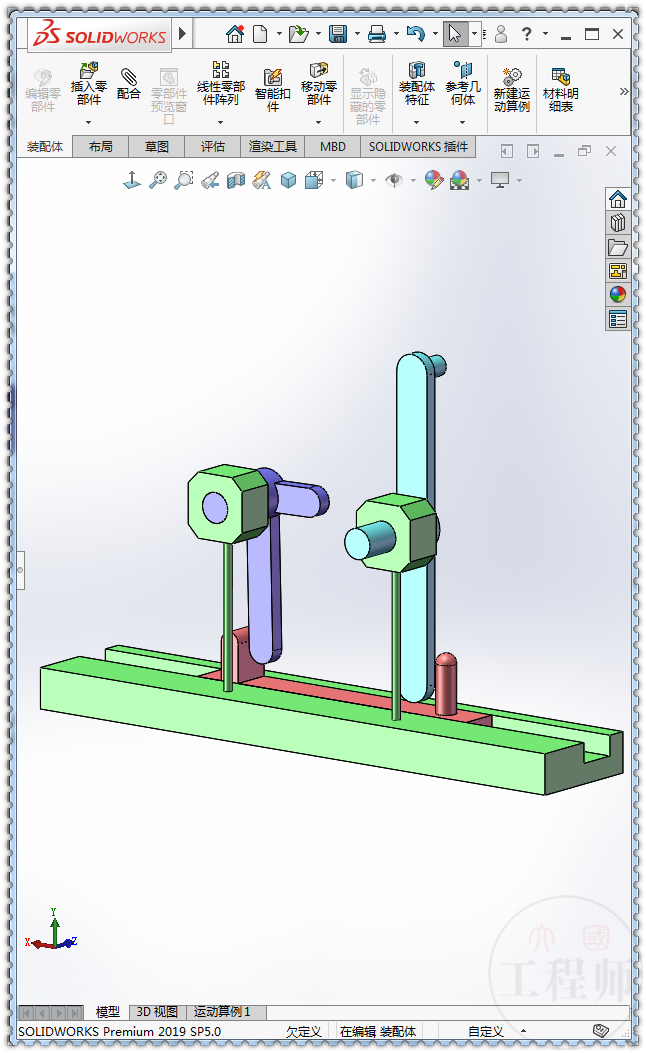

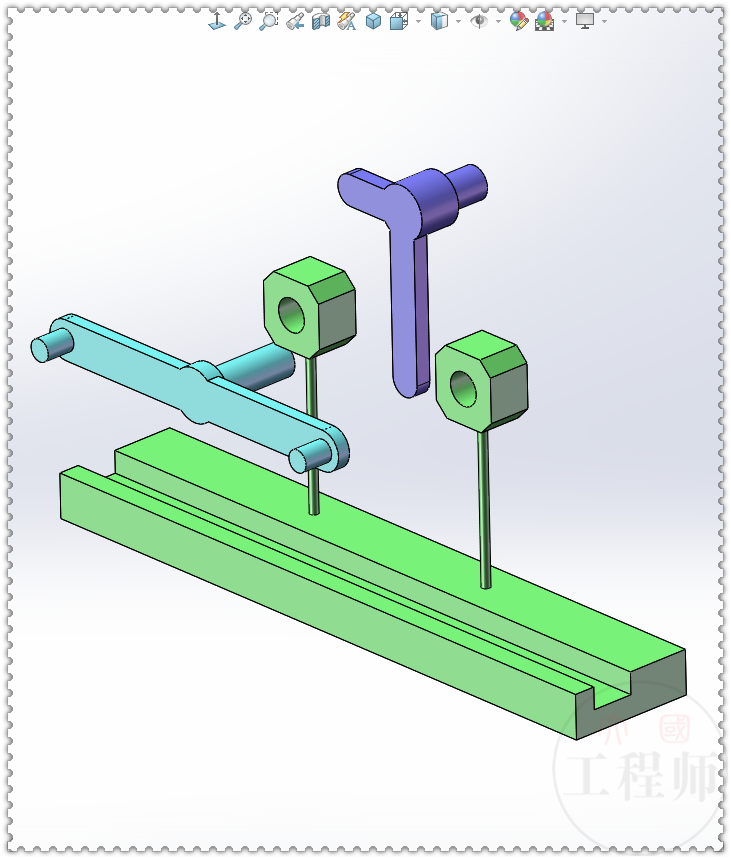

装配体

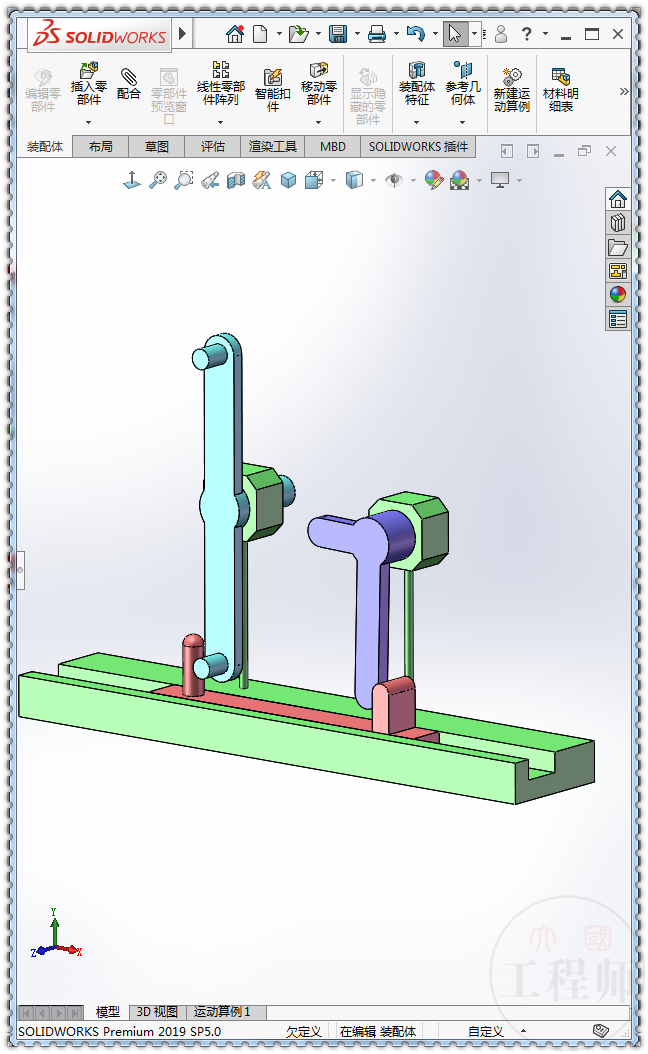

1.新建【装配体】插入零件，基座是固定状态。

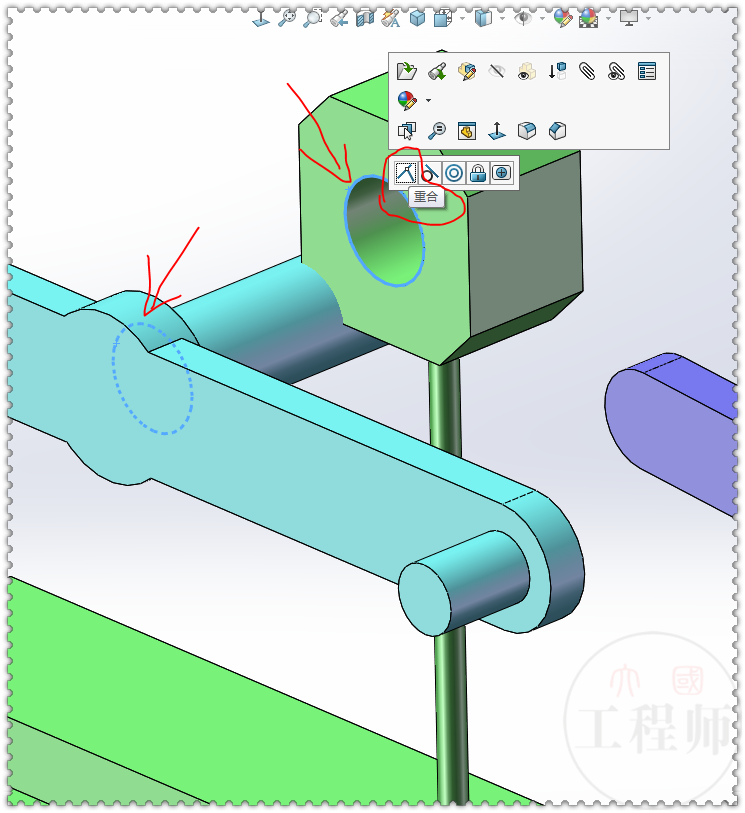

2.孔的边线与轴的边线添加【重合配合】。（在从动件上右键——【零部件预览窗口】——用鼠标中键旋转零件，方便选择圆边线）

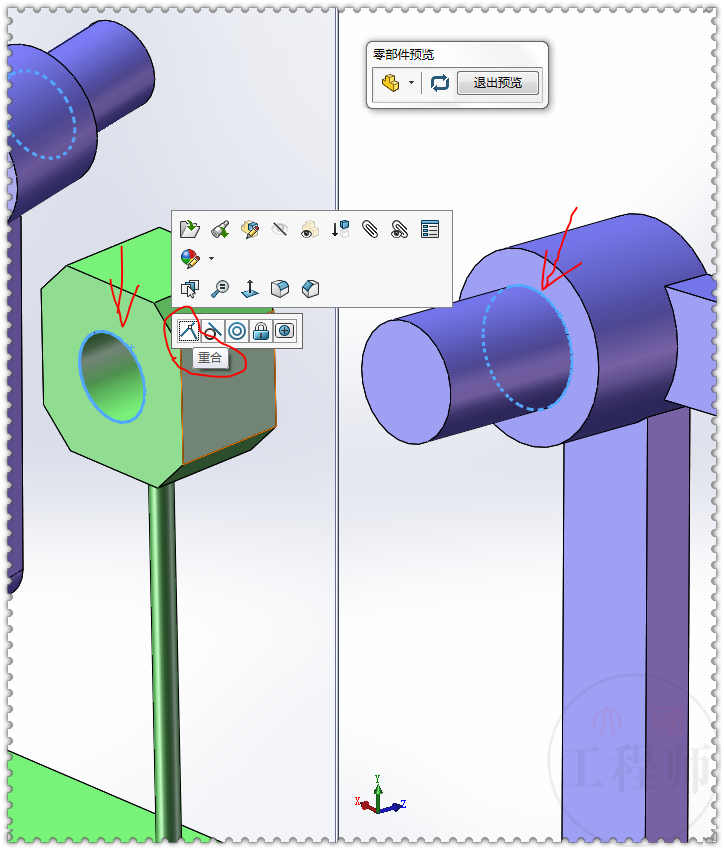

3.也是两个圆边线【重合配合】。

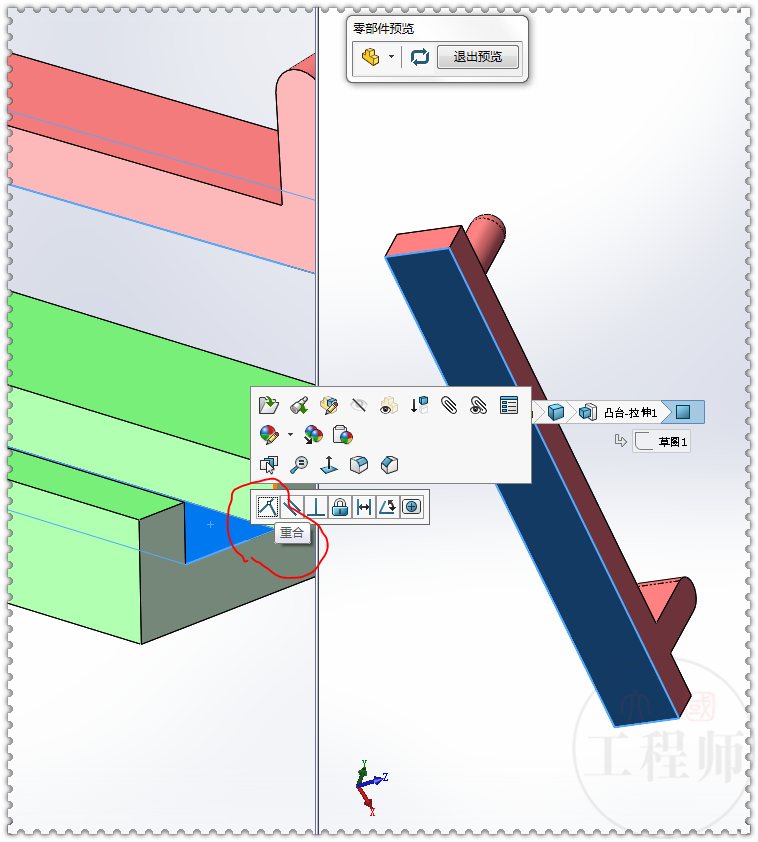

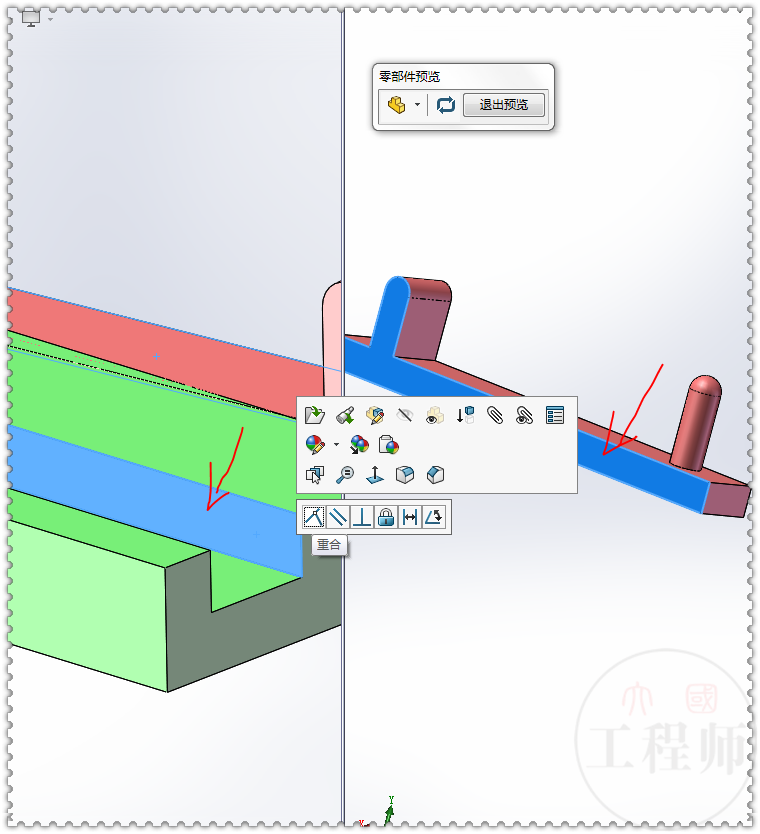

4.两个蓝色面添加【重合配合】。（在红色零件上右键——【零部件预览窗口】——用鼠标中键旋转零件，方便选择面）

5.两个零件的侧面【重合配合】。

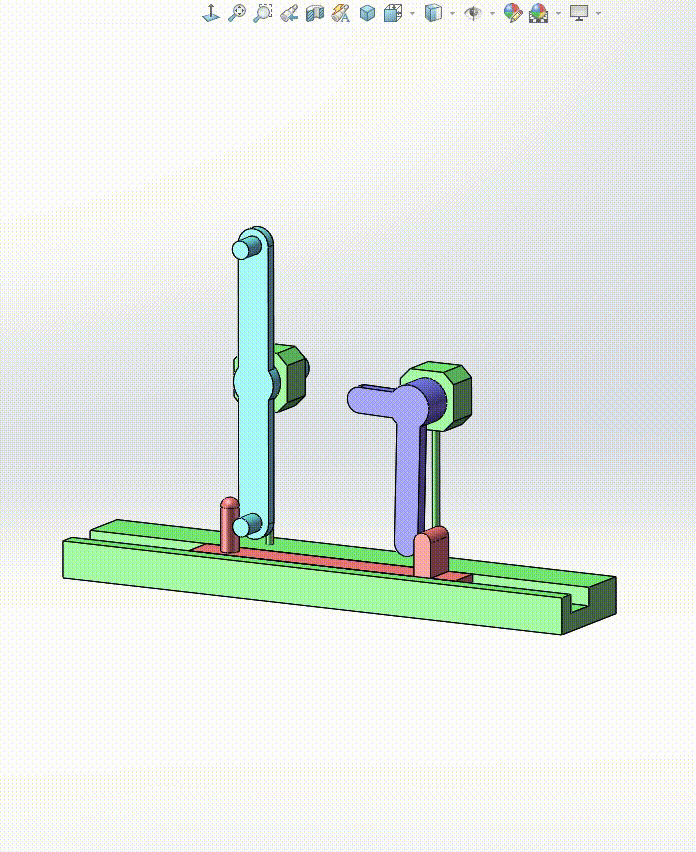

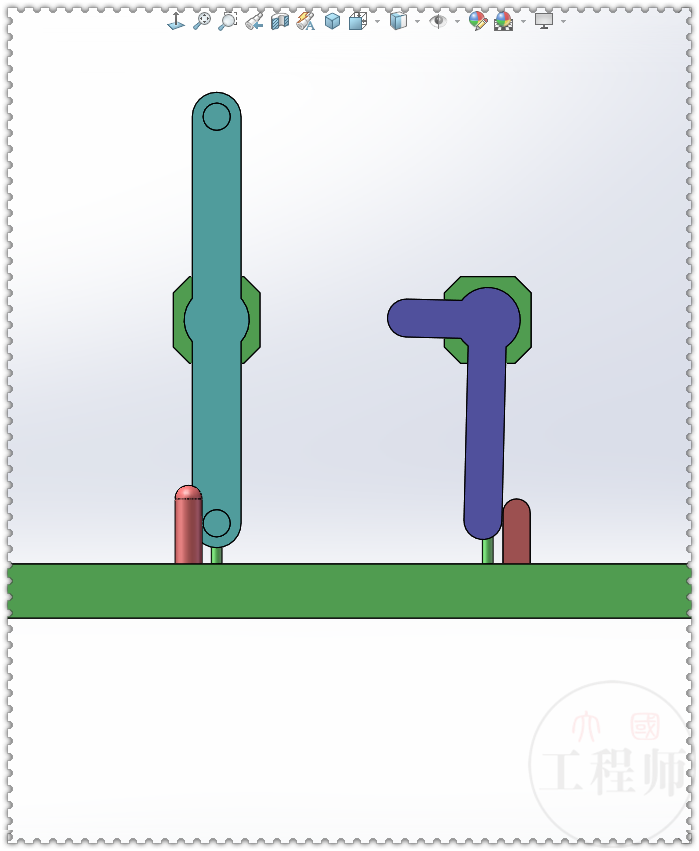

6.装配完成，调整一下零件的位置。

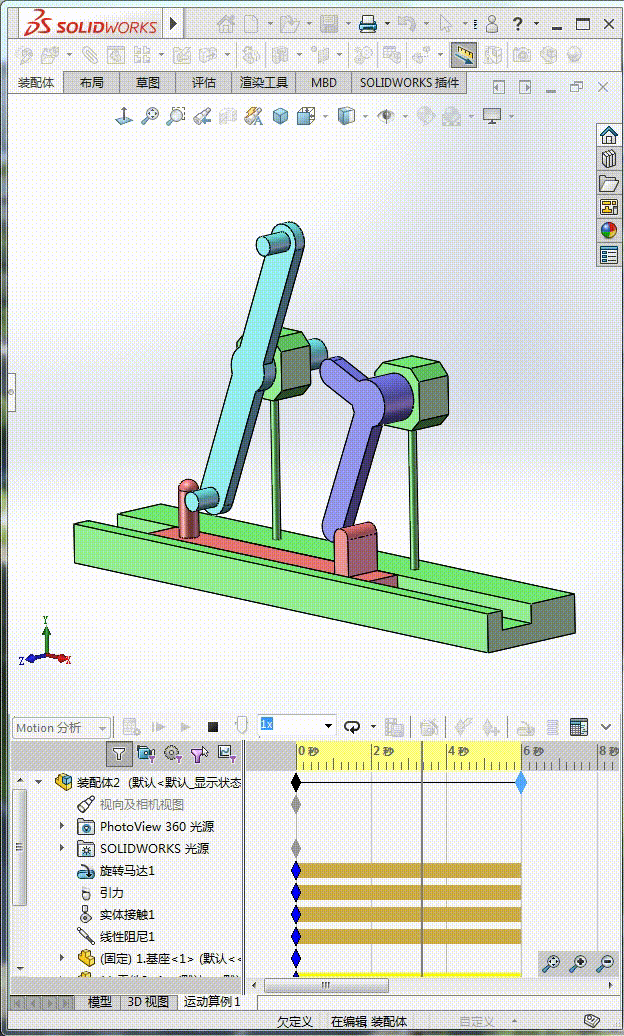

运动算例

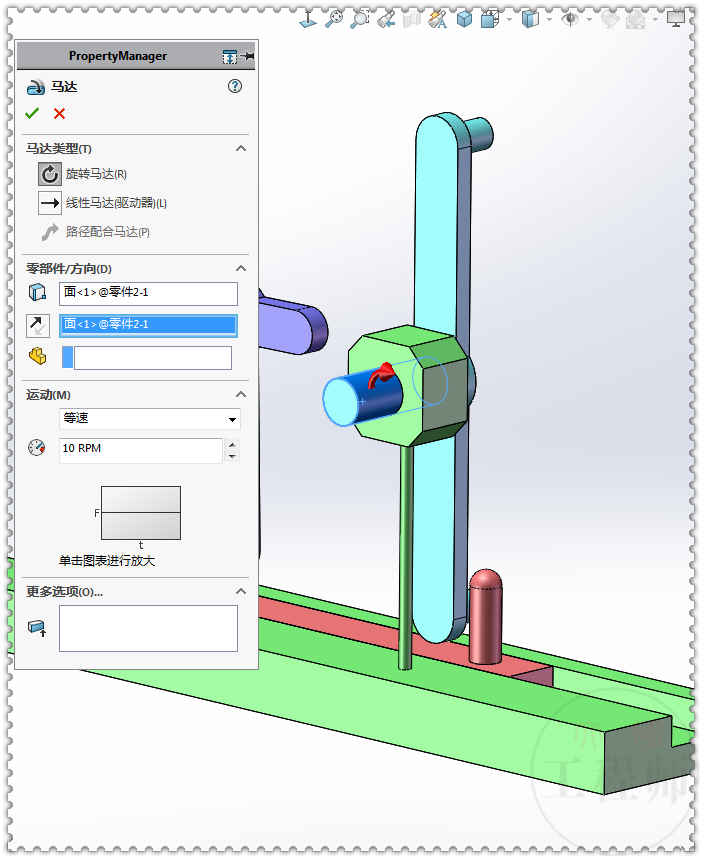

7.新建【运动算例】，添加马达，等速：10 。（要用Motion分析）

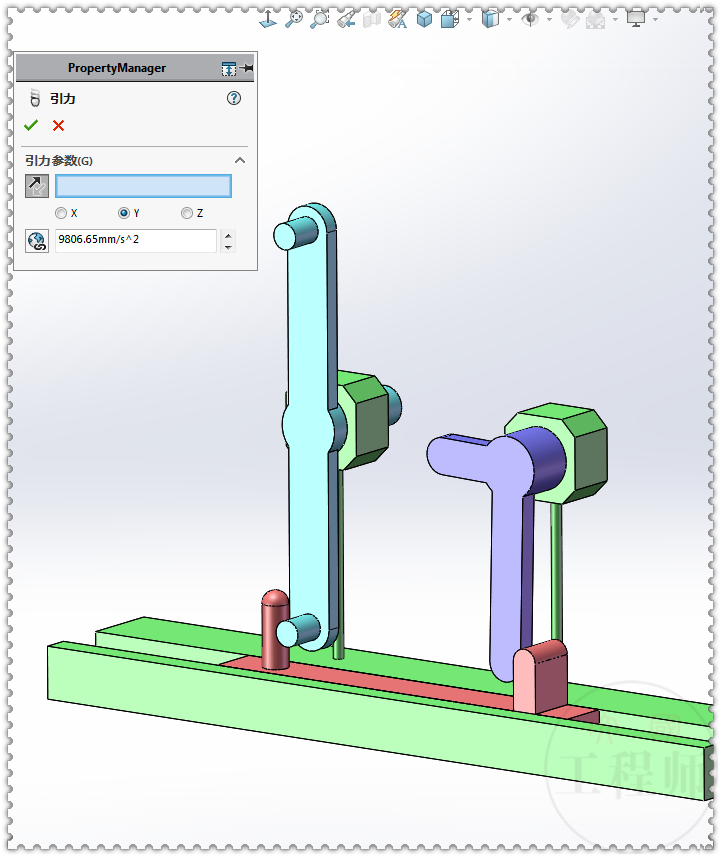

8.添加【引力】。

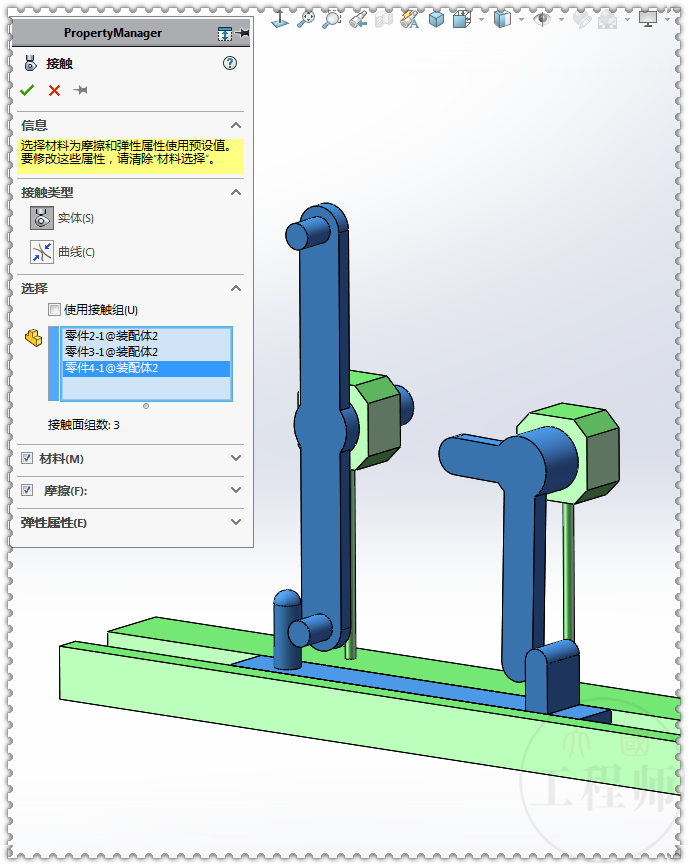

9.给驱动、从动、滑块三个零件添加【接触】。

10.点：计算。（发现滑块跑了）

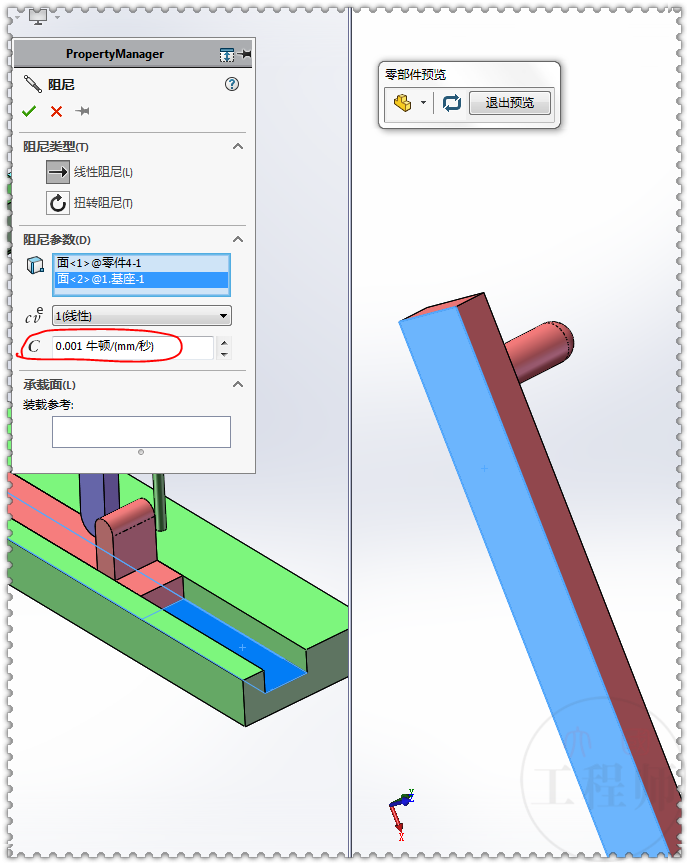

11.给滑块底面与槽底面添加一个【阻尼】：0.001 。

12.再点【计算】。

13.完成。
