建模过程

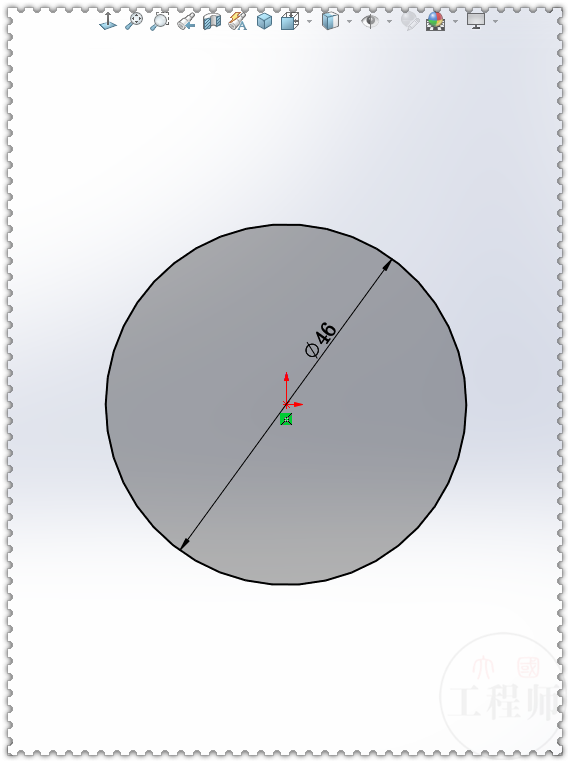

1.在【右视基准面】画一个圆。

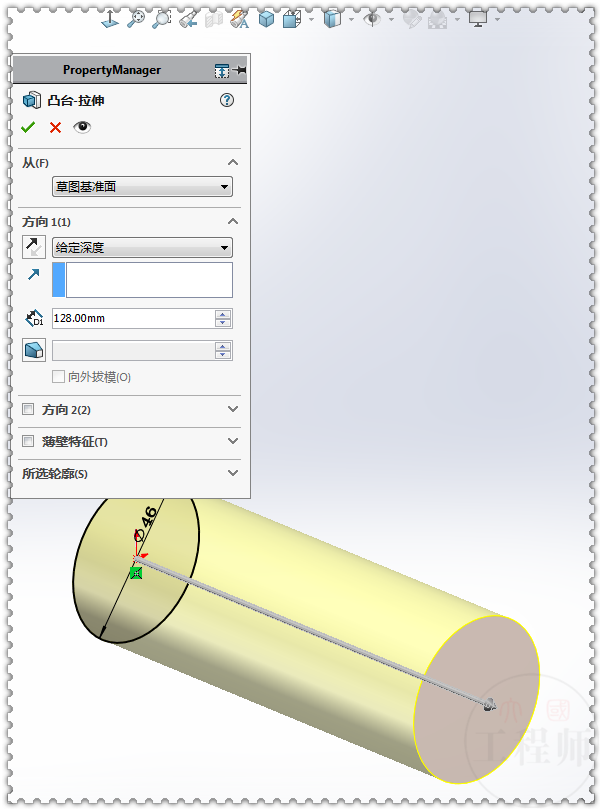

2.【拉伸凸台】给定深度：128 。

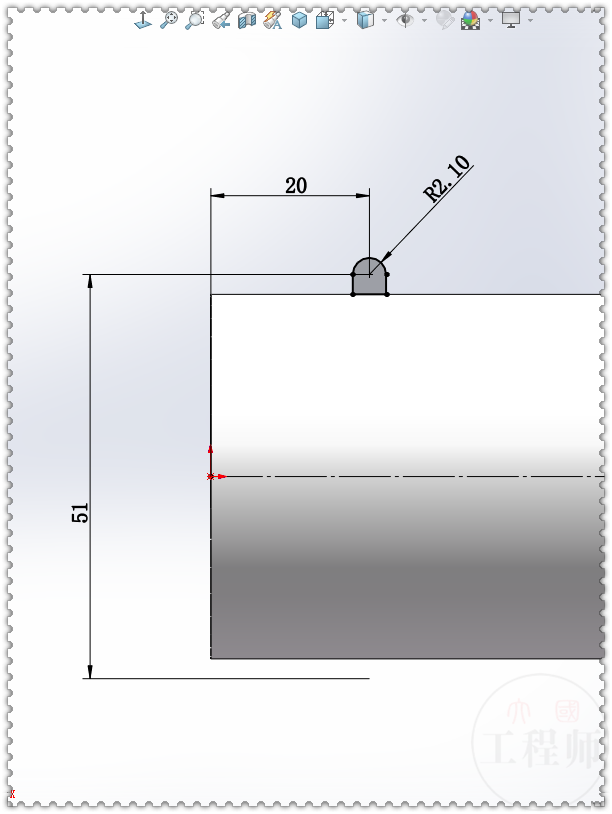

3.在【前视基准面】画草图。

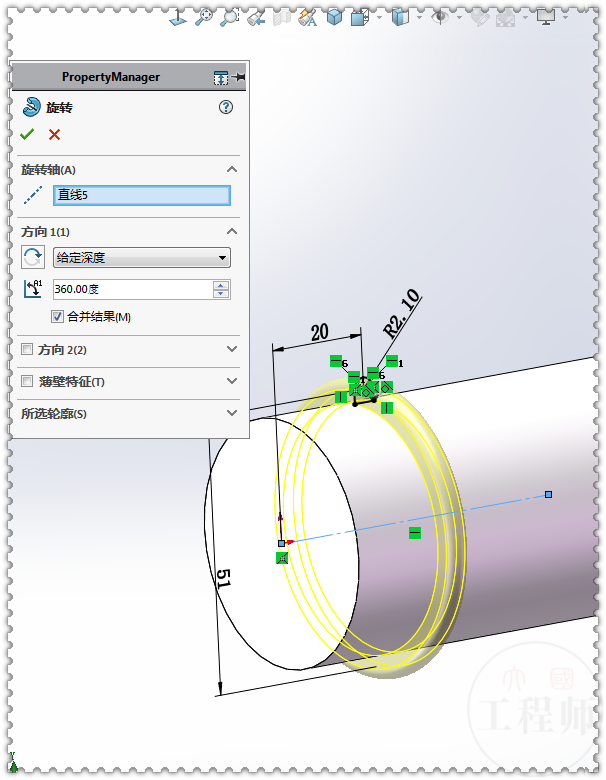

4.【旋转】。

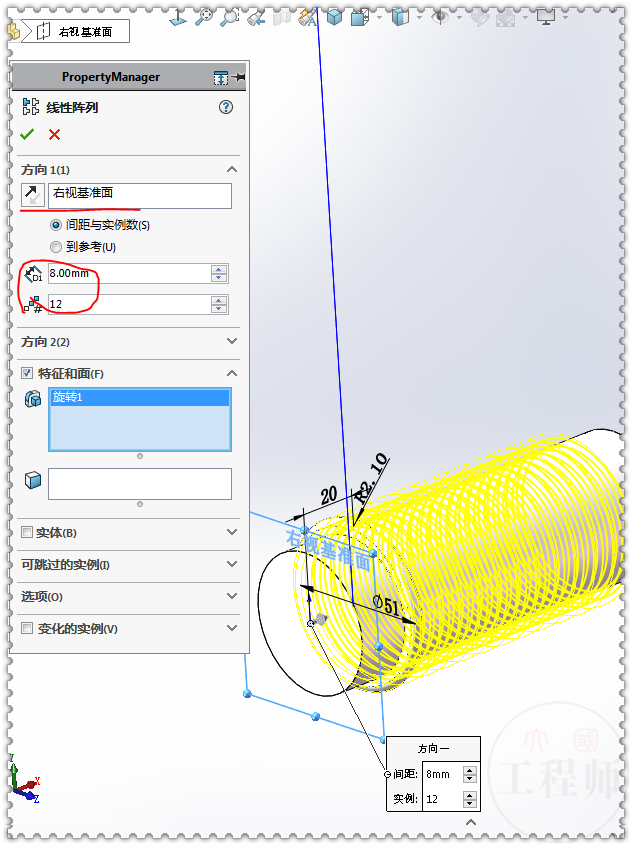

5.【线性阵列】方向：右视基准面 ；间距：8 ，数量：12 。

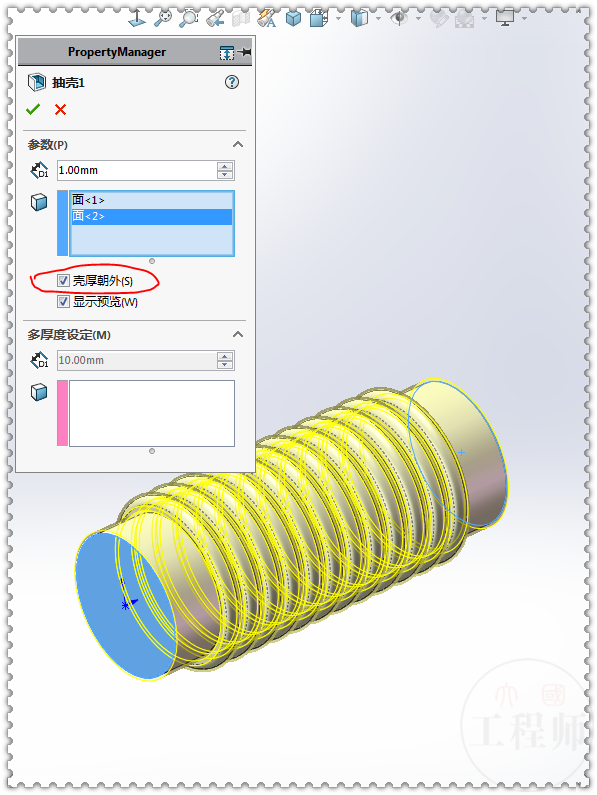

6.【抽壳】厚度：1 ，壳厚向外。

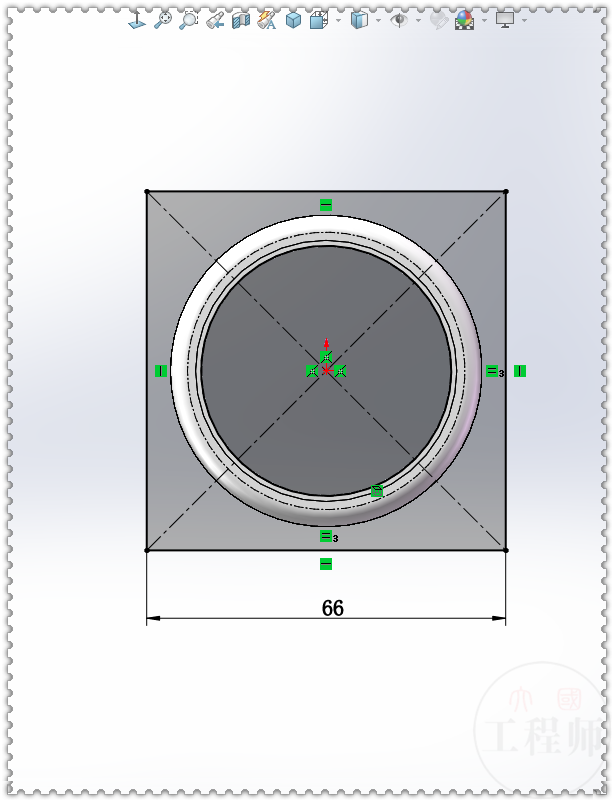

7.在【右视基准面】画中心矩形。

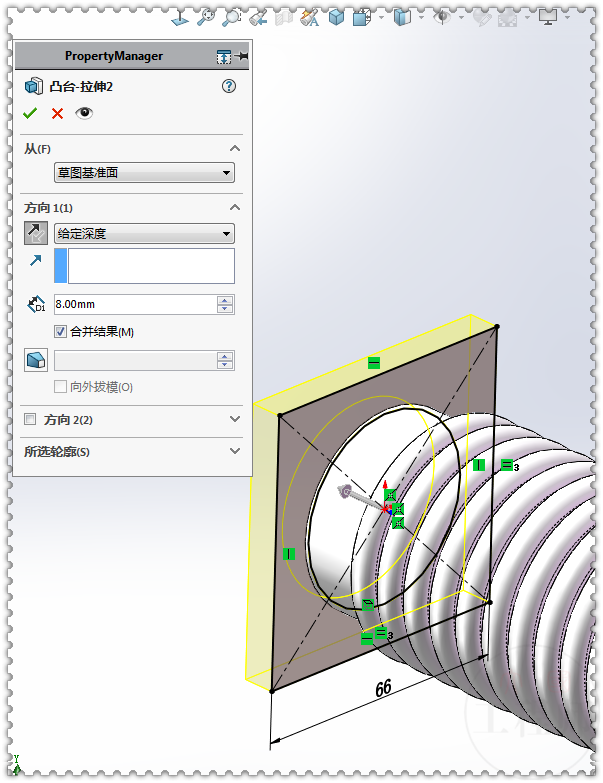

8.【拉伸凸台】给定深度：8 。

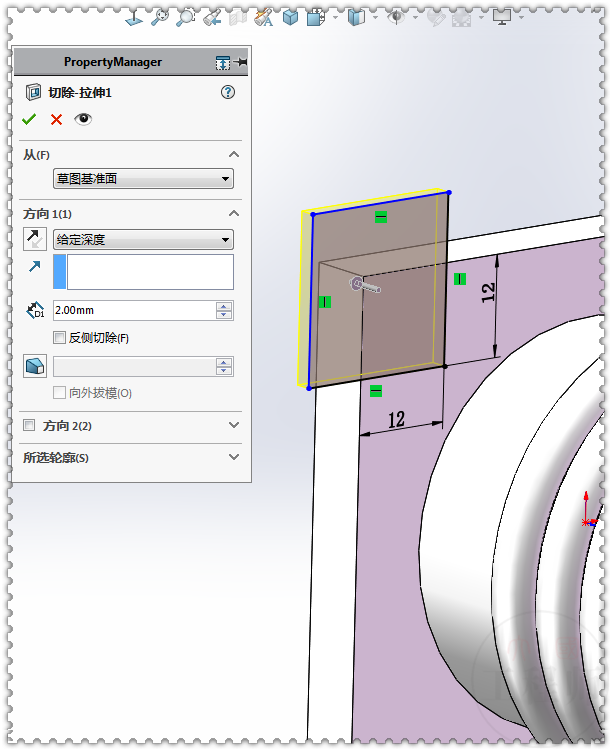

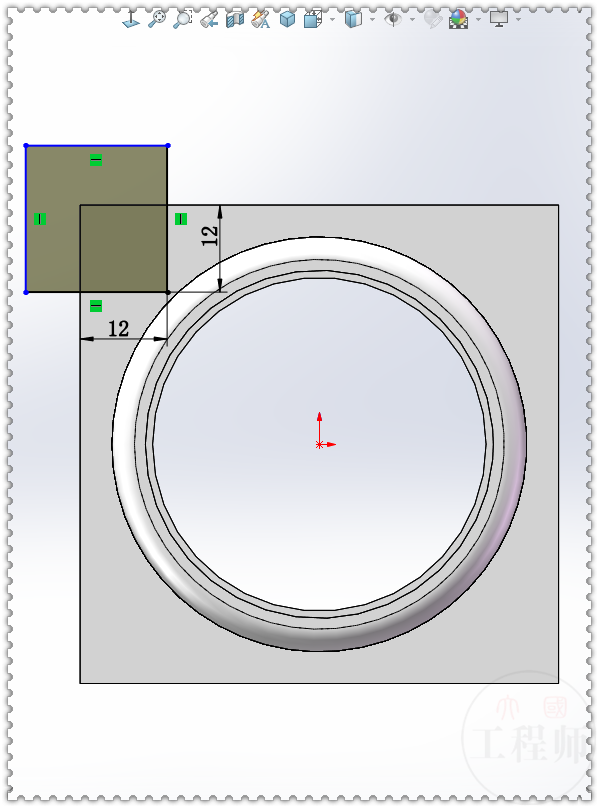

9.在立方体上画矩形。
10.【拉伸切除】给定深度：2 。

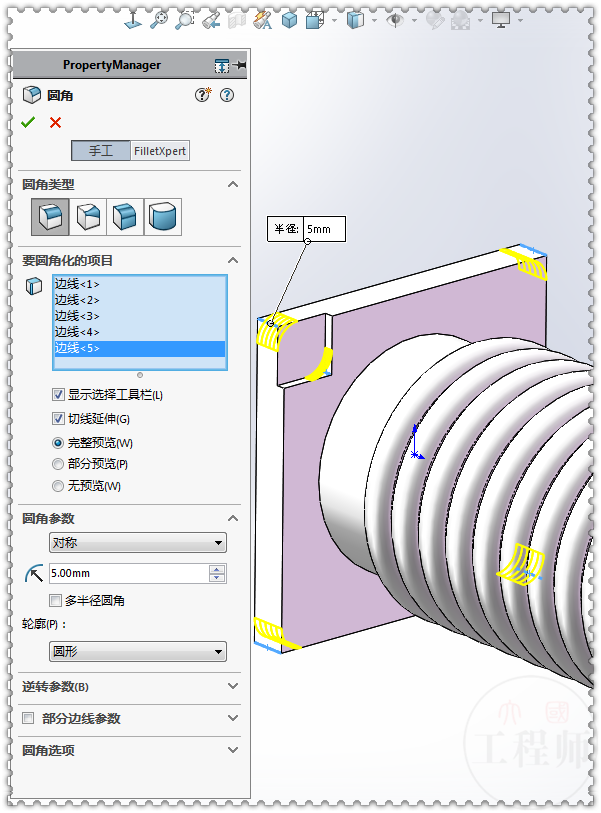

11.【圆角】半径：5 。

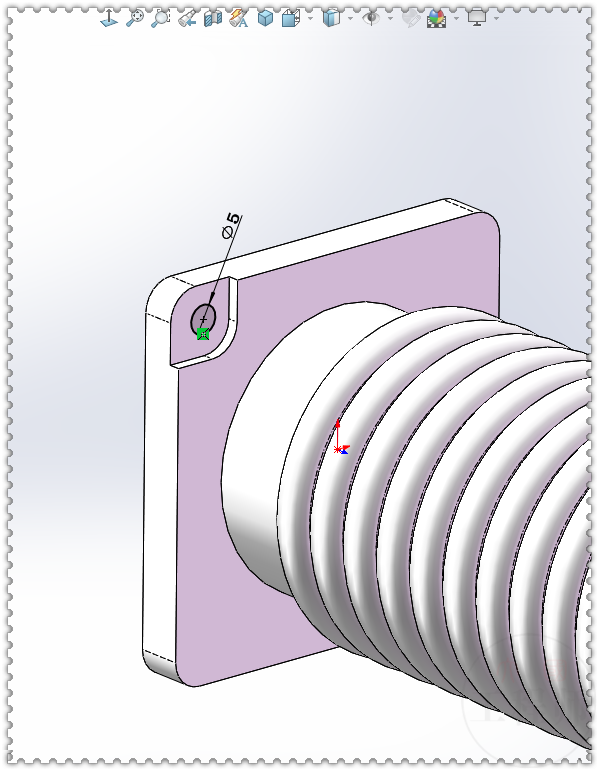

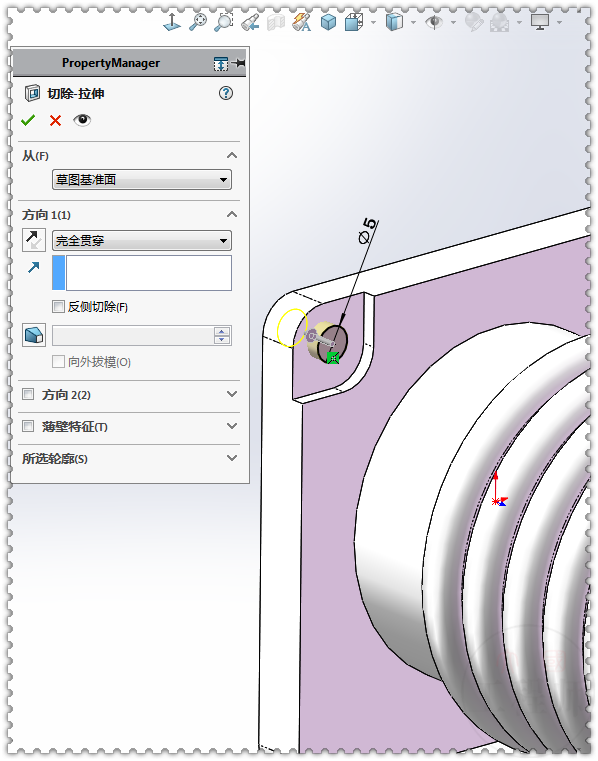

12.画圆，直径：5 。
13.【拉伸切除】。

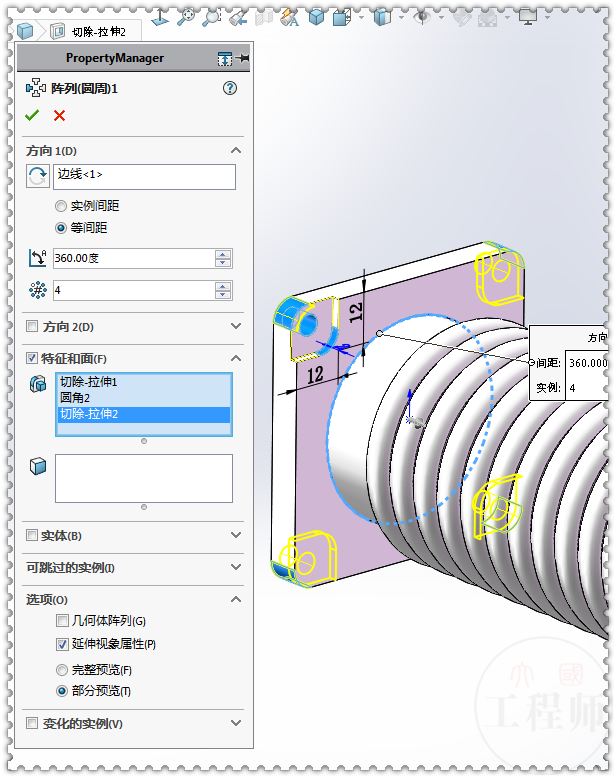

14.【圆周阵列】三个特征，数量：四个 。
15.在蓝色面上画草图。

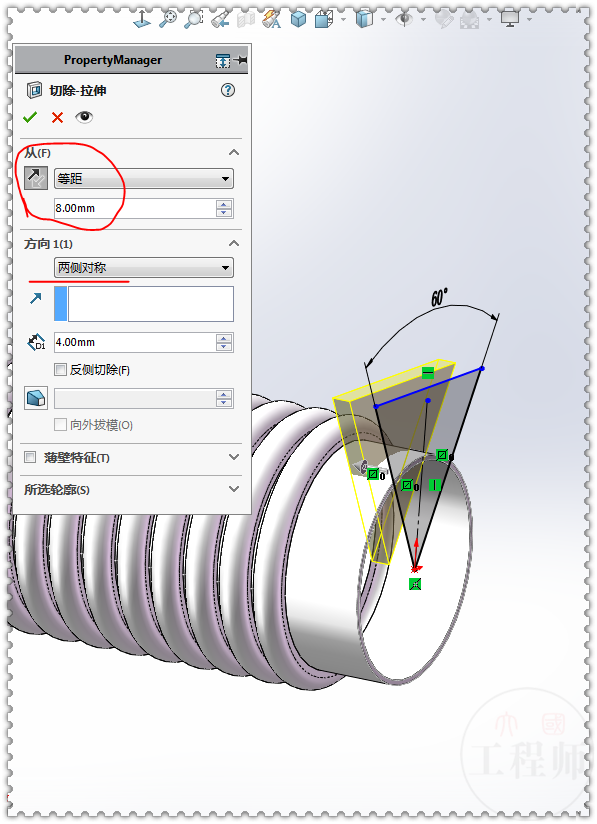

16.【拉伸切除】等距：8 ，两侧对称：4 。

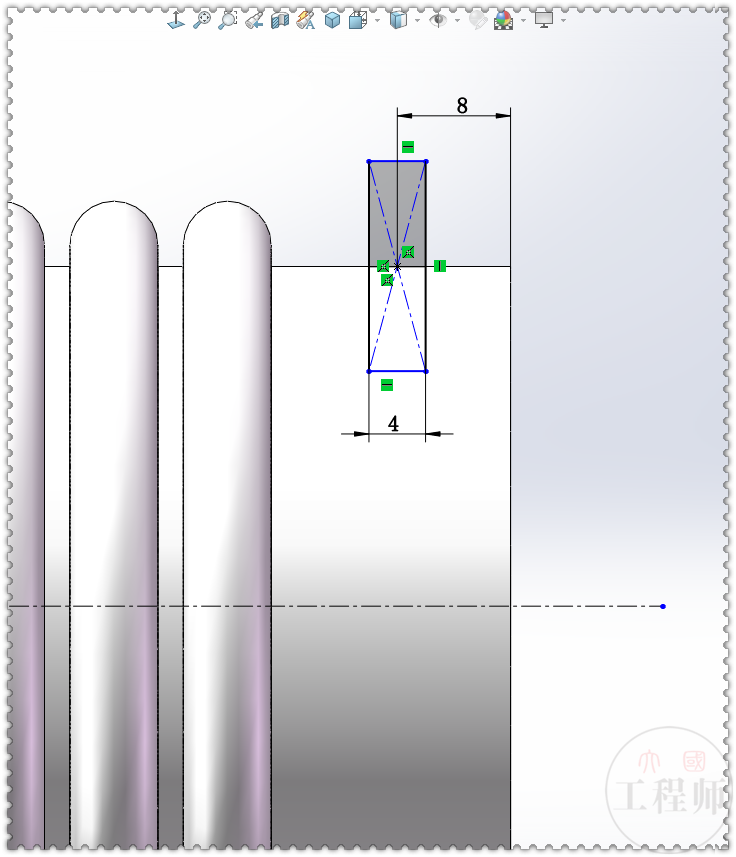

16-1.也可以在【右视基准面】画一个中心矩形。

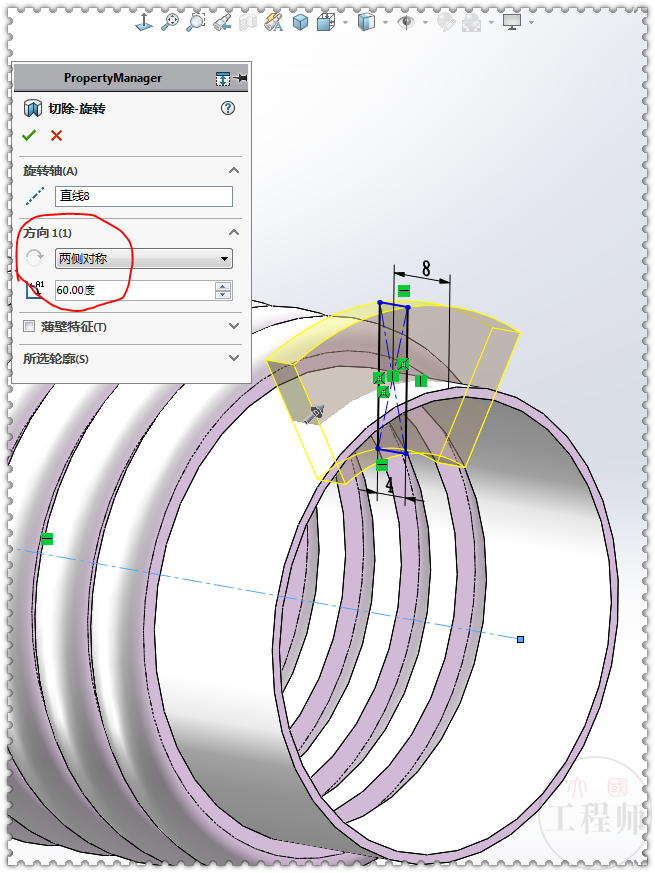

16-2.【旋转切除】两侧对称：60度。

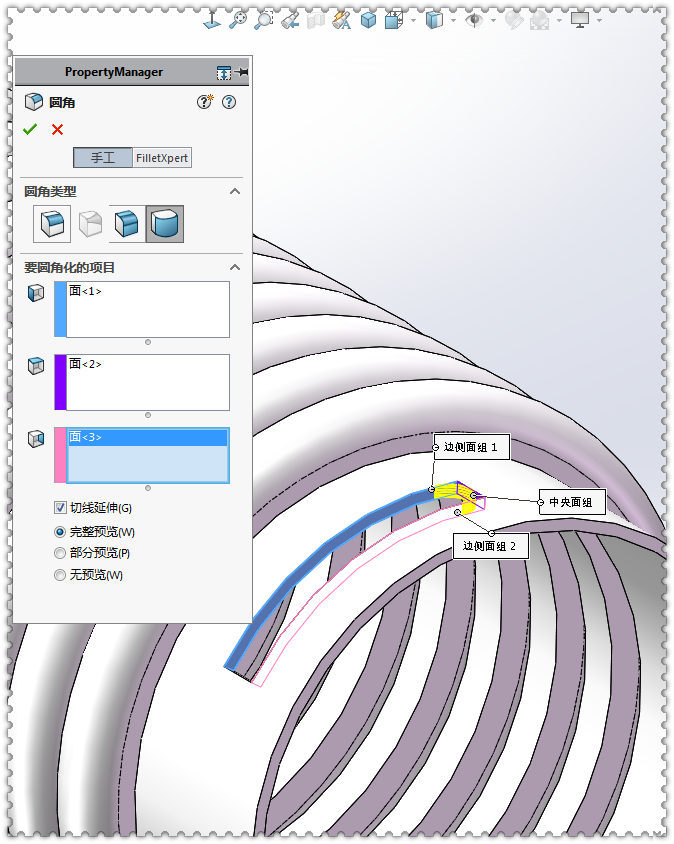

17.【圆角】完全圆角，另一端也一样。

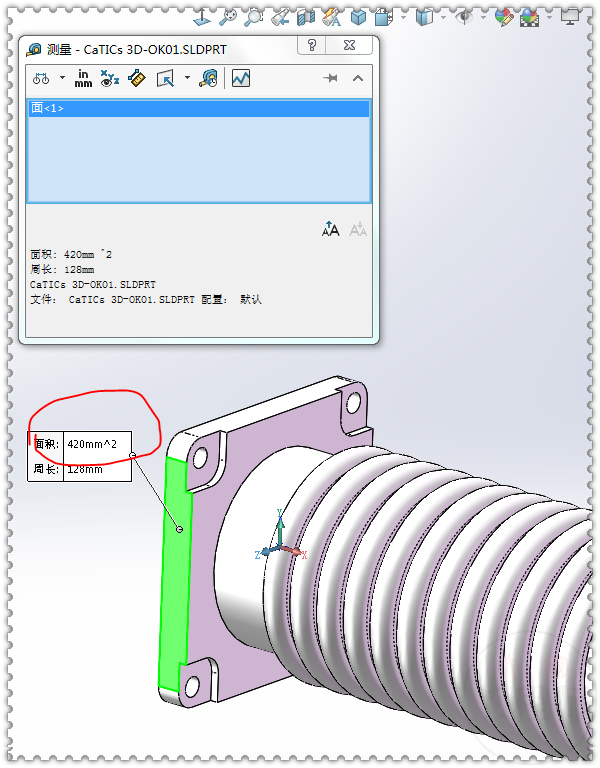

18.测量面积：420 。

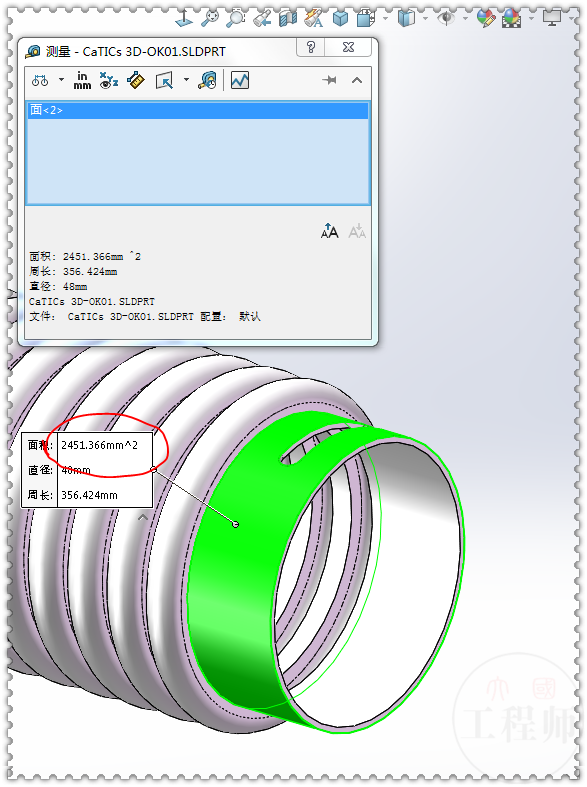

19.面积：2451.366 。

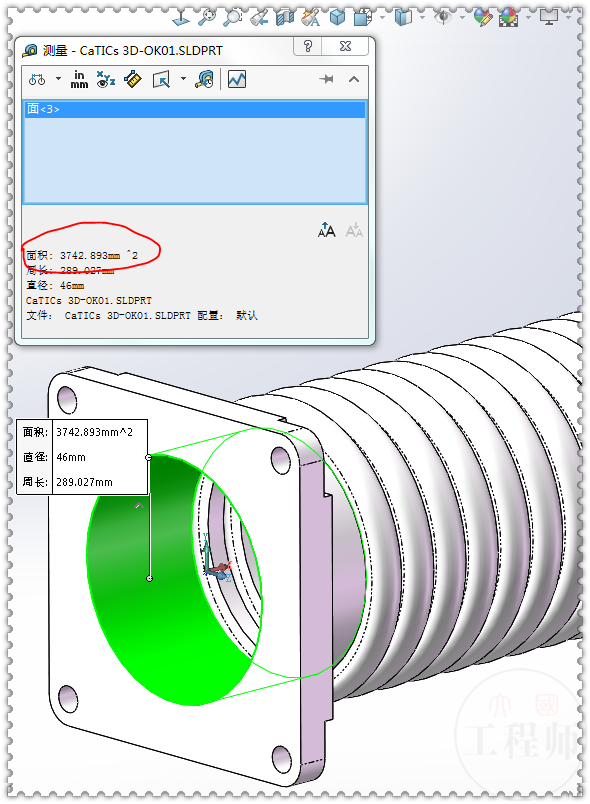

20.面积：3742.893 。

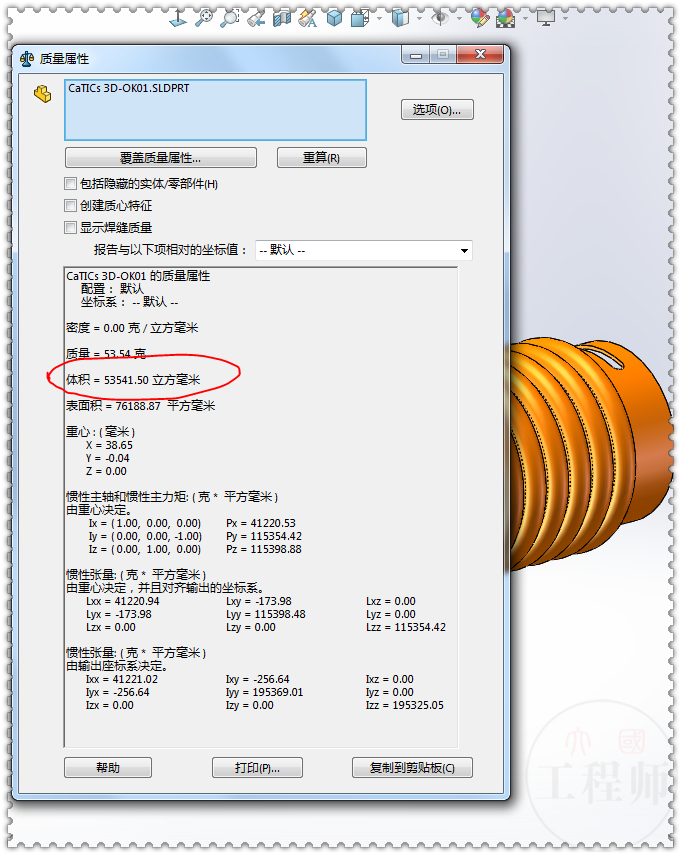

21.体积：53541.50 。

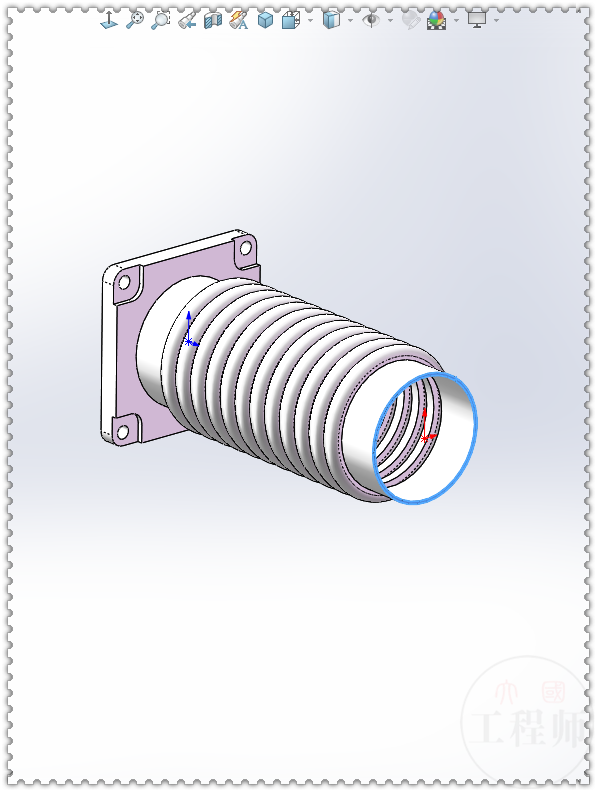

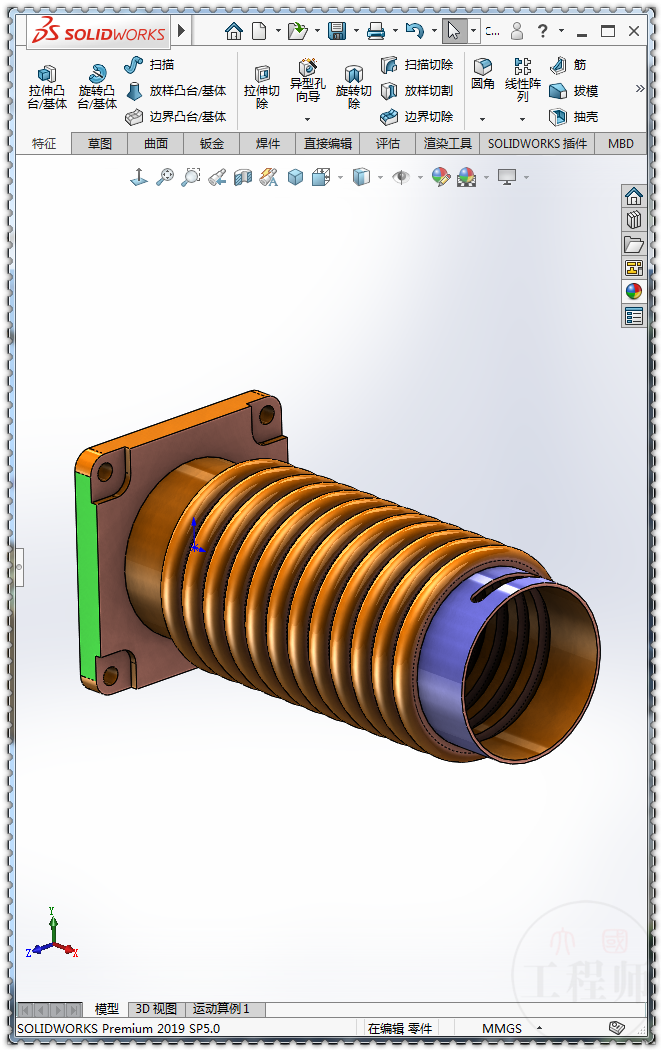

22.完成 。

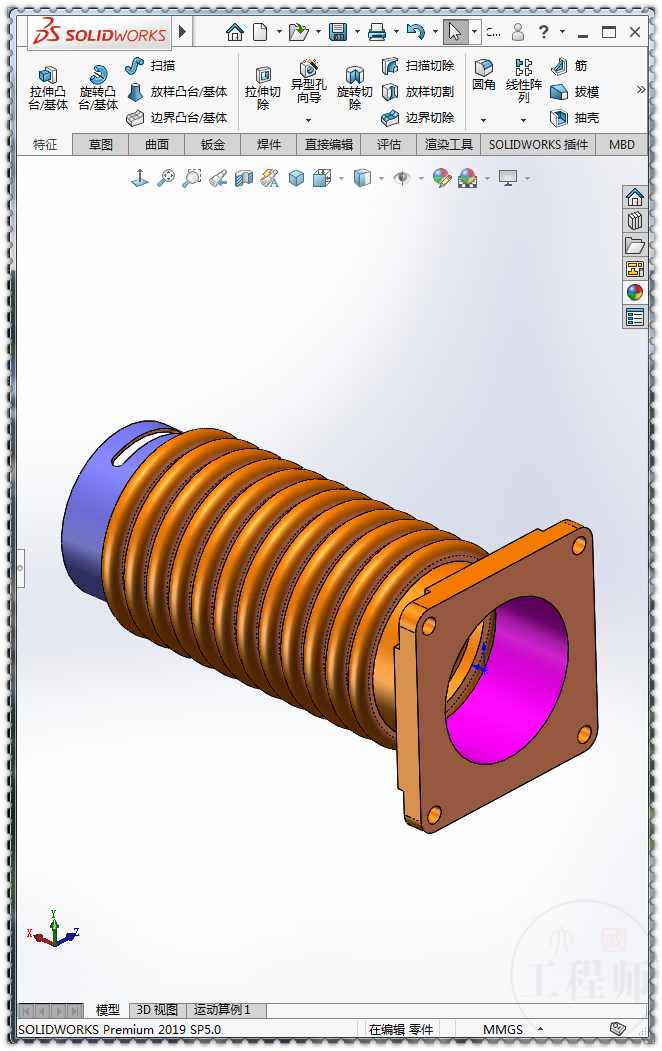

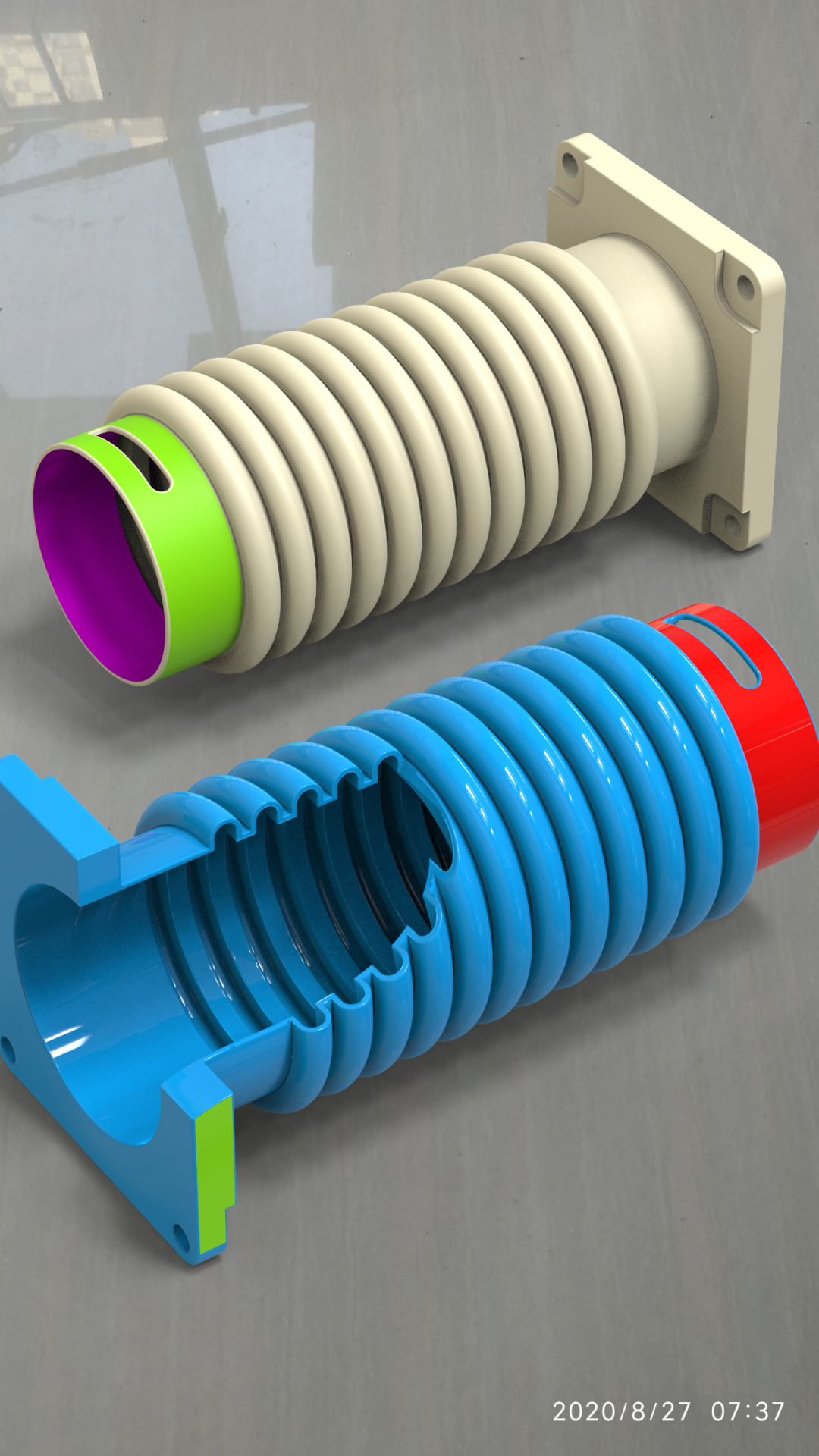

23.简单渲染一下：
