很多情况下我们需要做一个多配置零件来使用,比如说法兰盘。由于法兰盘的规格有很多,如果每种规格都绘制一个零件图的话,无论是绘制还是使用都非常的麻烦。因此,用一个零件图就绘制出所有规格的法兰是最好的办法。

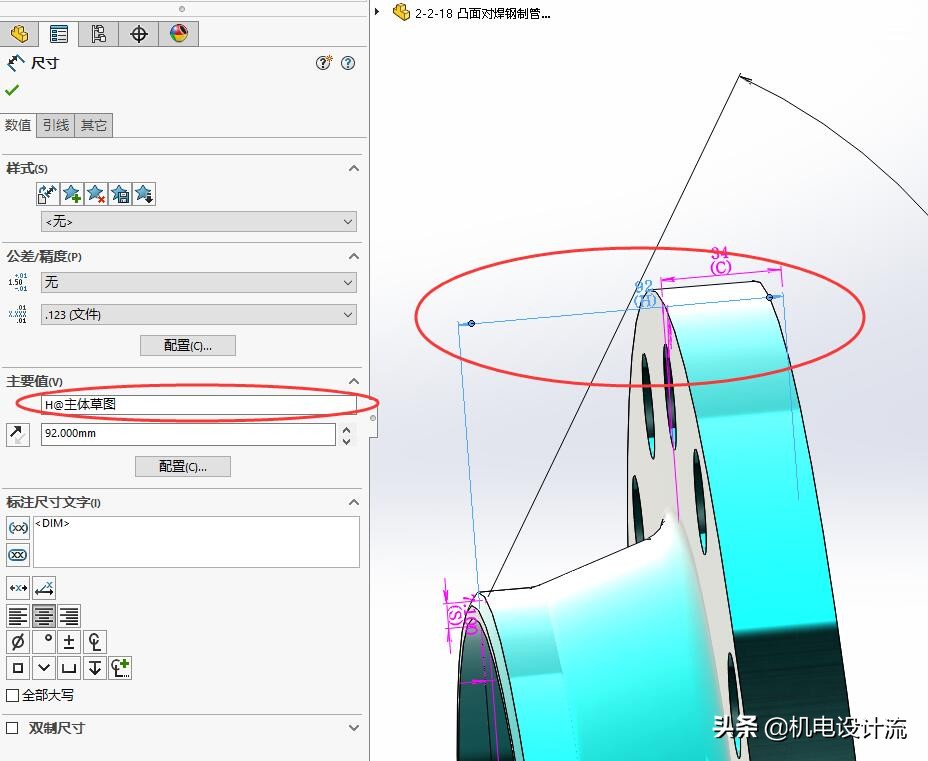

首先介绍一下表格驱动多配置的原理。SolidWorks中每个标注都是自己的名称的。如下图所示。
这些名称和尺寸是一一对应的。也就是说,如果想改变尺的数值,只要改变其名称对应的数值就可以了。根据这个原理,我们可以把尺寸的名称添加到表格中,然后在名称的下面列举出要改变的数值。这样就实现了修改模型尺寸的目的。原理知道了,怎么做却是另一回事。方法很多。这里给大家介绍一种比较简单的办法。没有经验的朋友可以用这种办法来创建表格驱动的多配制零件。

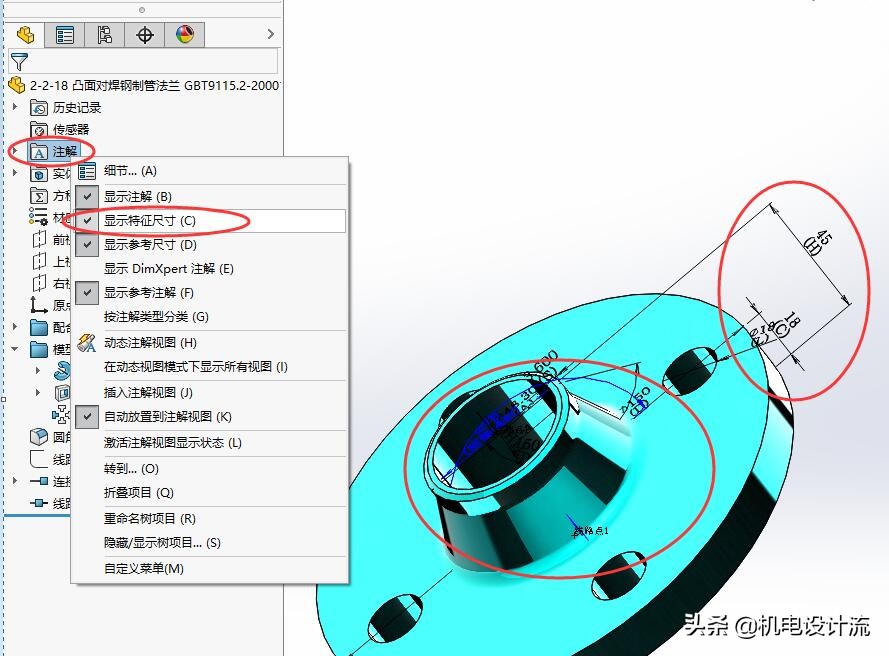

一、首先绘制一个零件,这里就用上面的法兰来做例子。在设计树的注解中把显示特征尺寸勾选上。这时候就会发现所有的尺寸都会出现在模型上。包括阵列的个数,角度。但是要仔细找。如果有连接点,也会有连接点的尺寸显示。
二、插入工具栏中找到“表格”,然后选择里面的设计表。这时候设计树就会变成创建表格的方式。

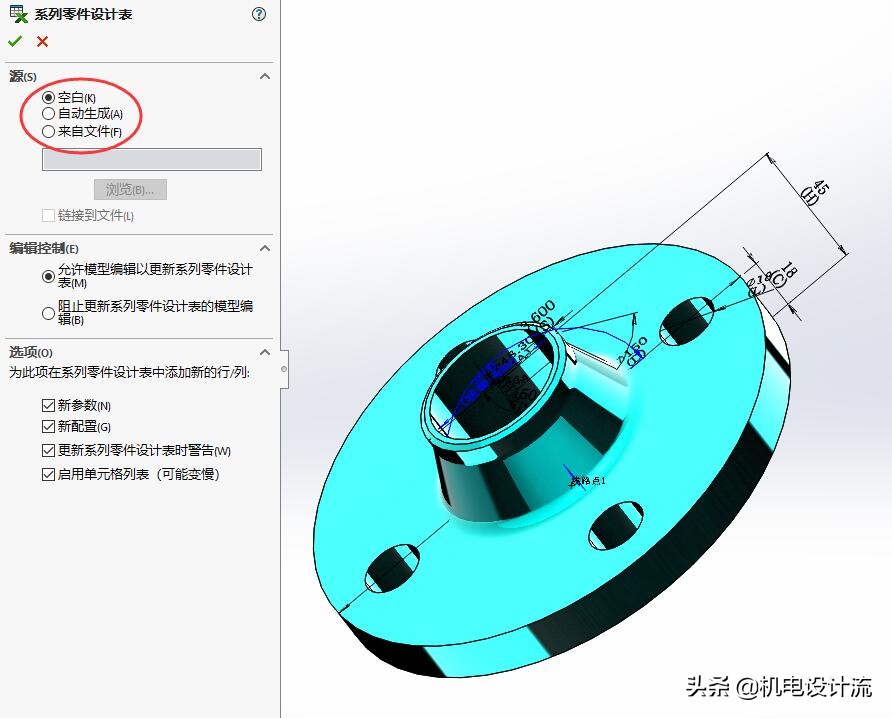

如果你创建的多配制需要对很多尺寸进行改动,或者你非常了解零件的尺寸名称相对的尺寸位置,就可以考虑选择自动生成。否则请使用空白。因为自动生成会给你在表格中生成一堆的尺寸名称。如果你不能一一对应出尺寸位置,那将会很麻烦。因此合理的尺寸名称也是必须的。这个尺寸名称我们是可以自己修改的。

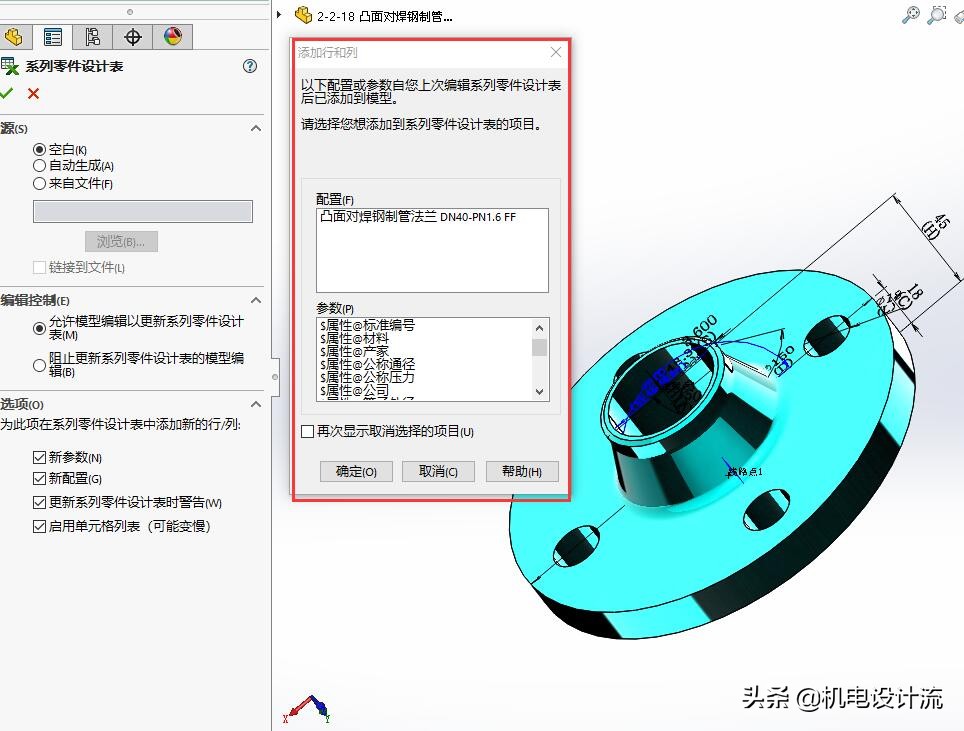

三、选择“空白”,确定。这时候会弹出一个对话框。这个对话框是让我们选择零件的属性里面的内容的。零件都是有属性的,如果每种配置的属性不同,在这里可以进行选择设置。选择后会自动添加到表格中。

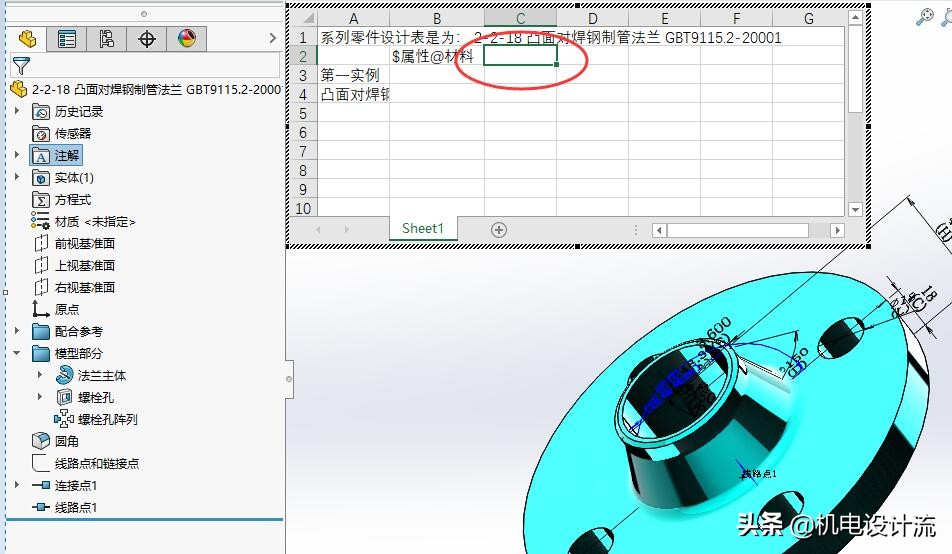

四,继续确定,这时候弹出一个表格。不要修改表格默认选择的位置。

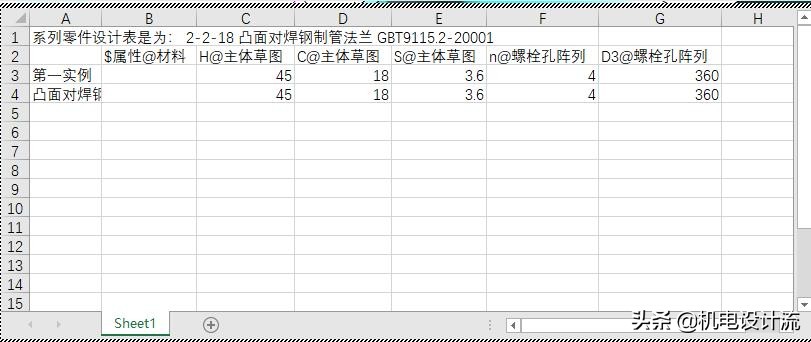

这时候双击模型上想要修改的尺寸。就会发现尺寸名称和尺寸数值会自动出现在表格中。
单击空白处,就会自动添加一个第一实例的配置了。这个第一实例的名称是可以修改的。根据自己的需要修改。由于这是一个电子表格,因此数字是可以通过公式计算的。比如各个配置的名称。我们可以让其他等于公称直径+汉字说明。这样就能区分不同公称直径的法兰了。

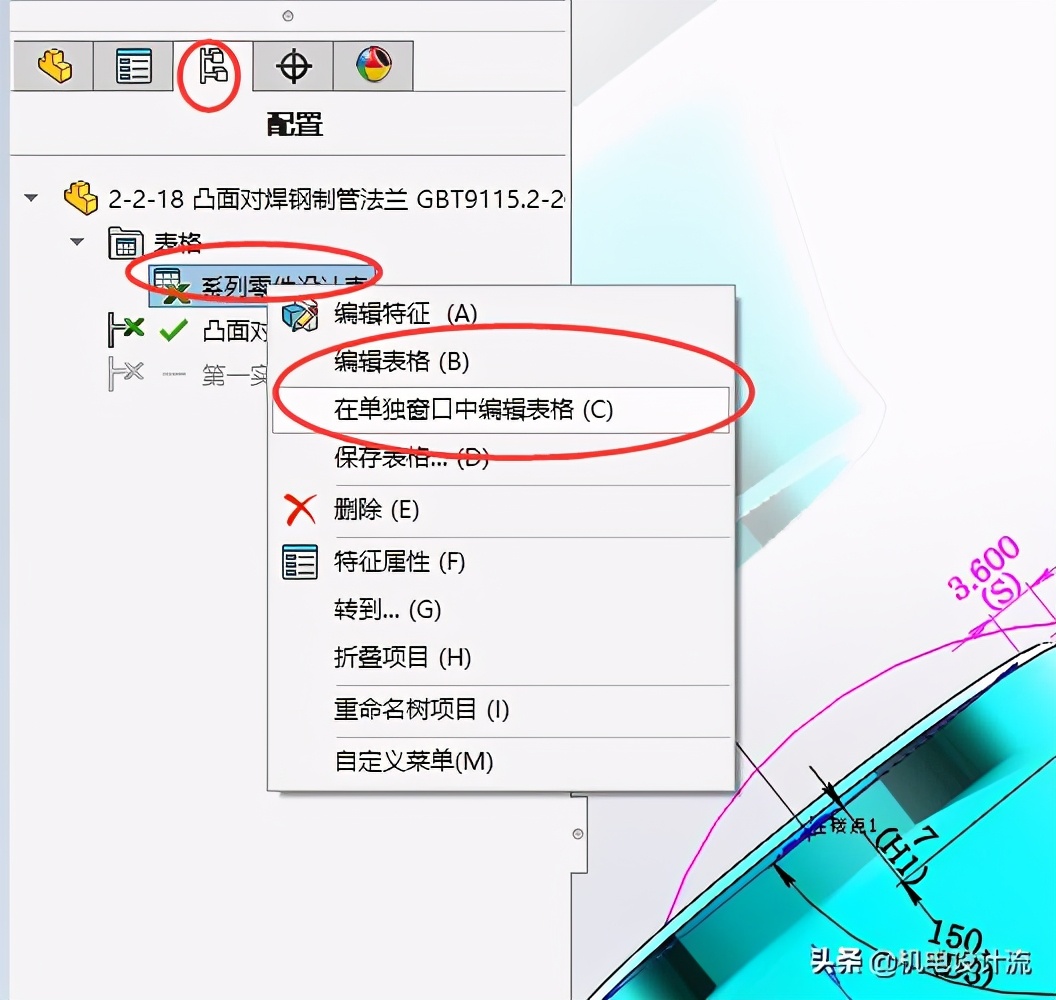

五、生成的表格可以在配置中找到,右键单击表格,单击编辑表格或在单独窗口中编辑表格,可以对表格进行编辑。

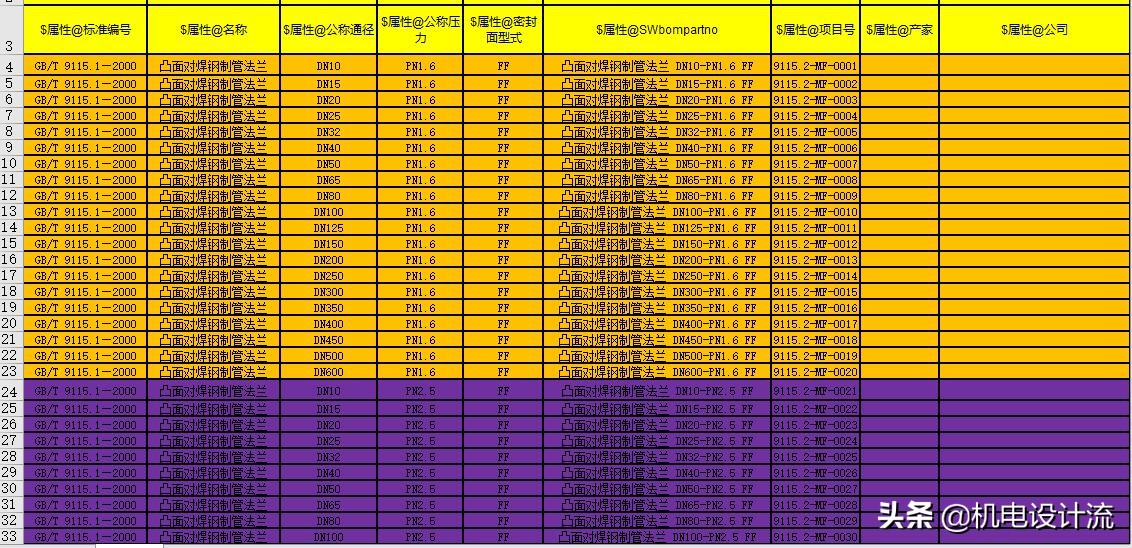

用这种方法来创建设计表驱动的多配制零件还是比较方便的。没有经验的新手也可以操作使用。使用多了自然就明白表格的真谛了。到时候就可以事先创建好表格填好数据直接应用了。就不用一个尺寸一个尺寸的选择了。感兴趣的朋友不妨自己动手试试。
