分享注塑模具设计必懂的知识！

分享注塑模具设计必懂的知识！

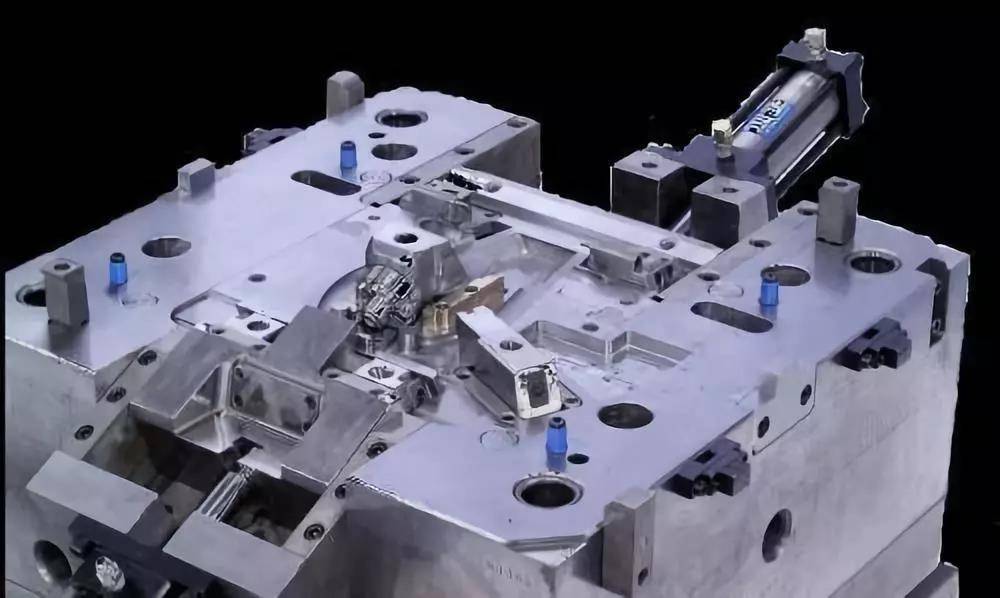

一、模具分为哪几大系统?

浇注→顶出→冷却→成型→排气

二、在做模具设计进程中应注意哪些问题?

1、壁厚应尽量均匀共同，脱模斜度要满足大。

2、过渡部分应逐渐，圆滑过渡。

3、浇口。流道尽可能宽大，粗短，且应根据缩短冷凝进程设置浇口位置，必要时应加冷料井。

4、模具外表应光亮，粗糙度低(最好低0.8)

5、排气孔，槽有必要满足，以及时排出空气和熔体中的气体

6、除PET外，壁厚不要太薄，一般不得小于1mm.

三、塑胶件常出现的瘕疵 ？

缺胶→披风→气泡→缩水→熔接痕→黑点→条纹→翘起→分层→脱皮

四、模架有那些结构?

面板→A板→B板→方铁→导柱→顶针板→顶针固定板→底板

五、分型面的基本形式有哪些?

平直→歪斜→曲面→笔直→弧面

六、在UG中怎么相互躲藏?

ctrL+B或ctrL+shift+B

七、模具加工机械设备有哪些?

电脑锣→车床→铣床→磨床→钻床.

八、什么是2D，什么是3D?

D的英文是：Dimension(线度、维)的字头，2D是指二维平面，3D是指三维空间，在模具部分，2D通常是指平面图即CAD图，3D通常指立体图。

九、pro/e的默许精度是多少?UG默许精度是多少?

pro/e默许精度为：0.0012MM，UG默许精度为：0.0254MM。

十、全球模架出产四强企业?

德国：HASCO 日本：FUTABA(双叶)美国：DME 我国：LKM(龙记)

十一、CAD的默许字高是多少?

CAD默许字高为是：2.5MM。

十二、什么是碰穿，什么是插穿?

与PL面平行的公母模贴合面叫碰穿面，与PL面不平行的公母模贴合面叫插面。

十三、枕位是什么?

外壳类塑件的边际常开有缺口，用于安装各类配件，此处构成的枕壮分型部分称为枕位。

十四、塑胶件常出现的瘕疵 ？

缺胶→披风→气泡→缩水→熔接痕→黑点→条纹→翘起→分层→脱皮常用的塑胶模具钢材?

45# S50c 718 738 718H

738H P20 2316 8407 H13

NAK80 NAK55 S136 S136H SKD61

十五、高镜面抛光用哪种纲材?

常用高硬热处理钢材，例如：SKD61、8407、S136

十六、注塑模具设计经验与思路分析

第一步：产品分析与修改，确定模具结构，缩水图:

1、产品分析：

开模方向，分模线与分模面，外形尺寸，厚度，拔模角度，倒勾及相应抽芯方式，进胶点与进胶方式，模穴数等等。

2、转工程图：

用三维软件出图,一般建立三个视图：第一个主视图（后模表面投影），第二个第三个立体示意图（外表面和内表面）。其他视图按第三角法或第一角法摆放，剖视图（X和Y，剖切位置线通过重要位置中心，倒勾，柱位，孔位，枕位等等），保存文件DXF格式，到CAD打开标数处理。

3、缩水图：

将上一步工程图镜像一次并且放大一个缩水率的倍数。（标明：MI，缩水率）

第二步：产品排位：在模具内怎样排列

考虑因素：模具长宽方位，产品模穴数，进胶位置，间隔（强度，放什么零件放得下）

先排第一个视图是后模侧俯视图抓主视图，第二个视图排前模。
