滑块又名行位，又叫侧向抽心机构，对于我们模具设计的人员来讲并不陌生，一个普通的设计人员都知道在产品侧向有倒扣，跟出模方向不一致的时候，我们都要设计侧向抽心机构，原理是先把扣位抽离，然后再顶产品，不然就会把产品顶坏，如果是产品内部有扣位，由于受到空间的限制，我们会设计斜顶，今天给大希分享的是滑块类型的讲解，希望对广大学模具设计爱好者对滑块有更深的理解。
下图为一个较长产品，两边做的大滑块，滑块的长度有1100MM，如图所示：

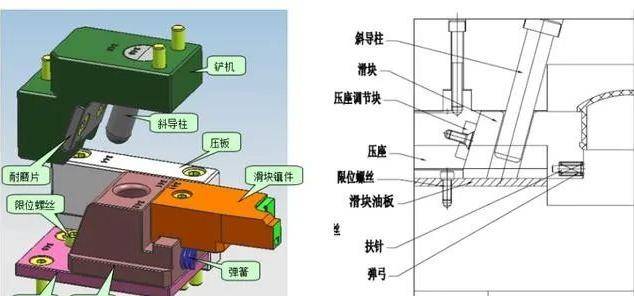

滑块的基本组成部分：一般常规的滑块由滑块座-滑块镶件-压板-铲机-斜导柱-限位螺丝-耐磨片-弹簧组成，每个部件都会有相应的作用，如下图所示：
在设计滑块的时候，由于加工的误差，为了防止铲机与斜导柱在运动过程中产生干涉，所以铲机要比斜导柱的角度大2~3度，为了方便加工，斜导柱的角度范围一般在15~25度之间，如斜导柱的角度为15度，那么铲机的角度应为17度，如图所示：

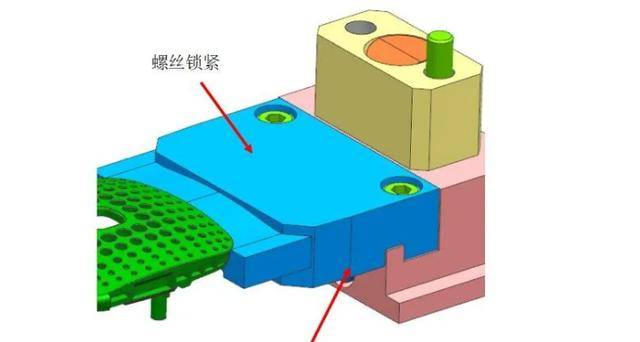

滑块的定位方式：滑块镶件与滑块座以挂台卡位连接固定，螺丝锁紧的定位方式，滑块镶件与滑块座分体式，便于加工或后续改模，如下图所示：

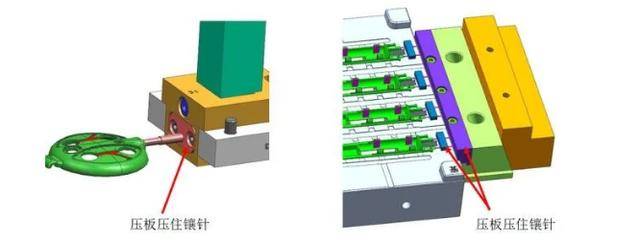

滑块的定位方式：单个孔位可做镶针压板锁入滑座定位，如下图所示：

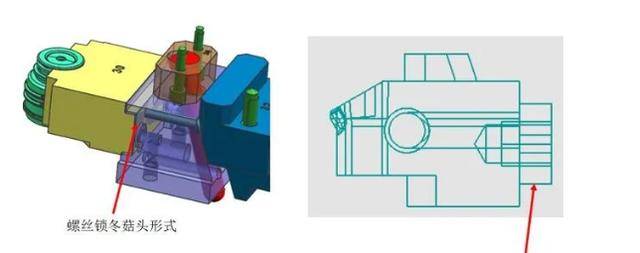

滑块的定位方式：滑块镶件与滑块座以冬菇头固定方式，螺丝从滑块座后面锁紧，滑块镶件与滑块座分体式，便于加工或后续改模，如下图所示：
滑座的类型：滑块较大，并且出在滑块上的胶位和面积较大的时候，可以采用整体式滑座，如下图所示：

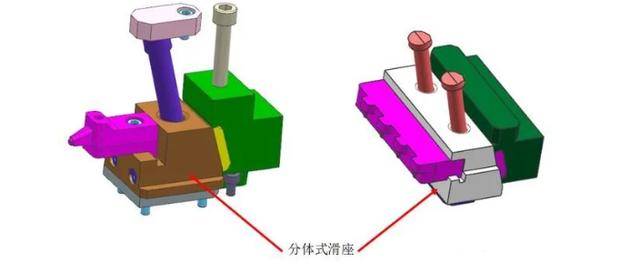

滑座的类型：滑块较小，并且出在滑块上的胶位和面积较小的时候，考虑到加工方便或者后续改模方便 ，可以采用分体式滑座，如下图所示：
滑座的各种形式：如果产品倒扣靠近后模，能做后模滑块，优先考虑做后模滑块，下图为普通后模滑块
滑座的各种形式：如果产品倒扣在前模，那我们就设计前模滑块，下图为普通前模滑块：
滑座的各种形式：产品的倒扣带有斜度，为了能顺利脱扣，滑块的方向必须跟扣位方向一致，下图为斜滑块：

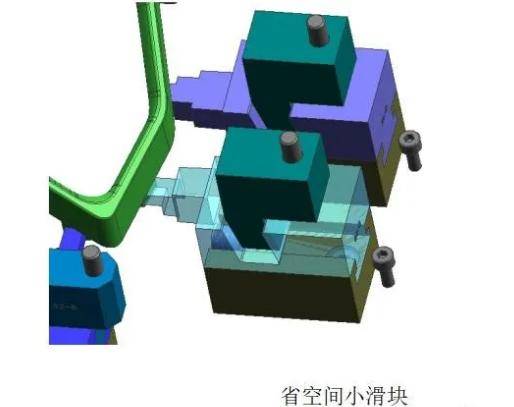

产品扣位倒扣量不大且胶位不多，滑块罗小的时候，我们可以节约成本，做这种省空间的小滑块，如下图所示
产品几个方向都有倒扣，我们可以设计多方向斜滑块，如下图所示：
