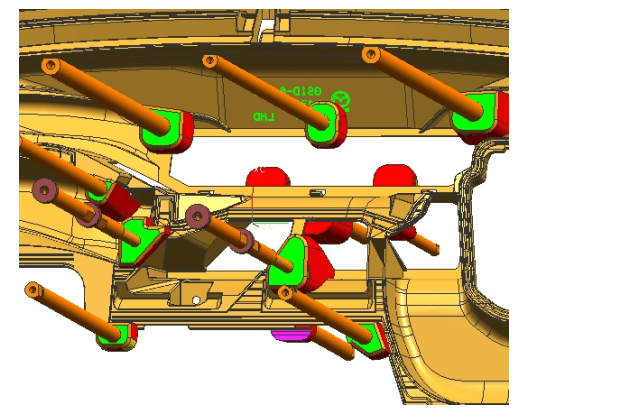

2:B2599 仪表板

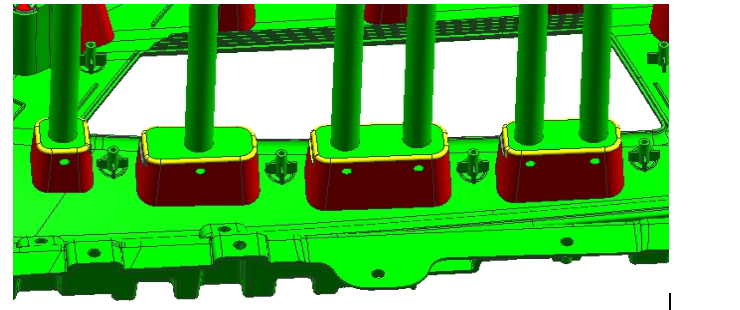

2.2.2用于一些筋位较多需要顶出力比较大的地方
设计举例：
1：B0976 风道：制品平均壁厚1.4mm，顶出必须用顶块，如用顶杆会顶白，顶痕。

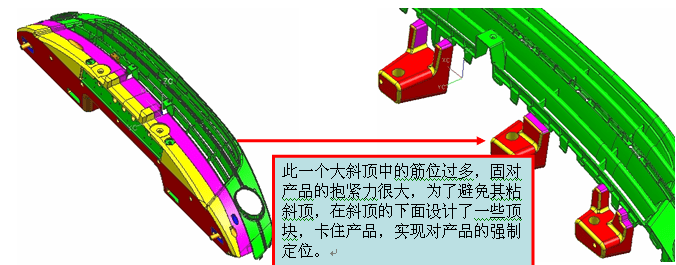

2.2.3用于防止粘斜顶，需要强制定位的地方
设计举例：
1.（8401 格栅）
2.（B1718 转向罩）

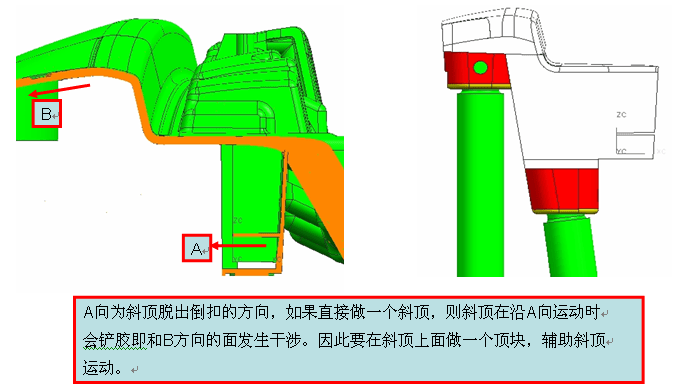

2.2.4用于辅助斜顶脱出倒扣的地方
设计原则：
①当斜顶沿着倒扣方向运动铲胶时可以在斜顶上面设计顶块顶出
②当斜顶沿着倒扣方向运动和产品上的筋位干涉时也可在斜顶上面设计一个顶块来减小斜顶头部尺寸。
1.（8813 门板）
设计此机构时要注意以下两点：
①为了防止斜顶首先运动顶出而被卡死，要在其和顶块接触的面上做一个3度的斜度。
②顶块下面要留出斜顶脱出倒扣运动的距离，防止干涉。

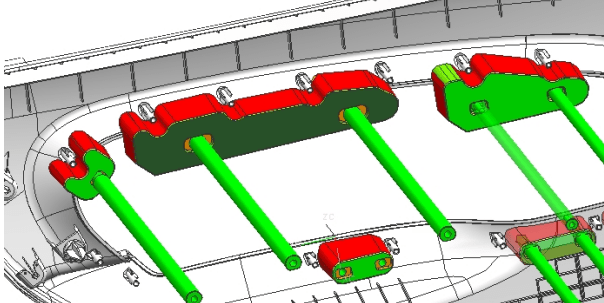

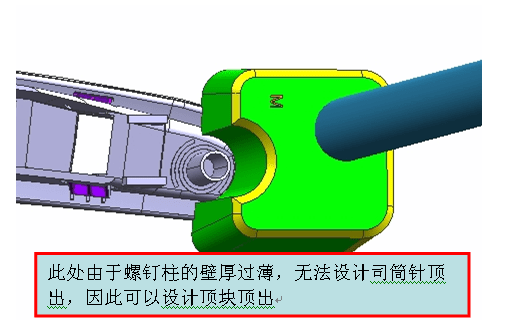

2.2.5用于螺钉柱或焊接柱的顶出（可代替司筒针或由于壁厚而无法设计司筒时用）
设计举例：
1：8813 门板
2：A9395 门板
3：（B1901 格栅）

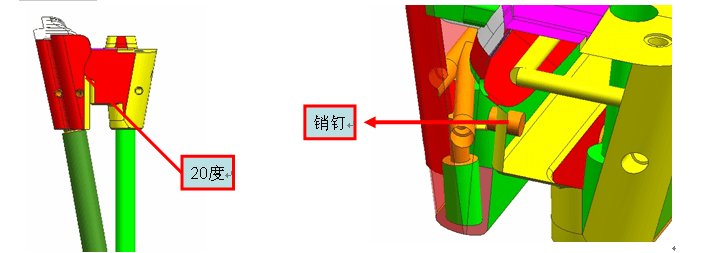

2.2.6实现斜顶的强制复位用
设计原则：对于较大的斜顶，尤其是前模做皮纹时。为了让斜顶复位到底可以设计一个顶块插入斜顶中，来实现斜顶的强制复位。
设计举例：
1：(A9144)
注意：此种机构设计注意以下两点：
①顶块和斜顶向接触的面要有斜度。
②为了技师研配斜顶和顶块之间要设计销钉。
2.3汽车模具顶块的布料与加工
2.3.1 双杆固定的顶块的布料与加工
设计原则：在设计双杆时，按照工艺板的距离来设计双杆的距离。布料时把20mm左右的装夹余量留在顶部，四周留0.5~1mm的余量。
底面的工艺螺孔就可以直接在固定杆的螺钉过孔上攻牙。只要在顶面设计工艺螺孔即可。具体见下图所示：
加工步骤：①收住顶面的工艺螺孔，加工底面上杆的固定孔和四周的斜面②收住底面的工艺螺孔，加工顶面的胶位

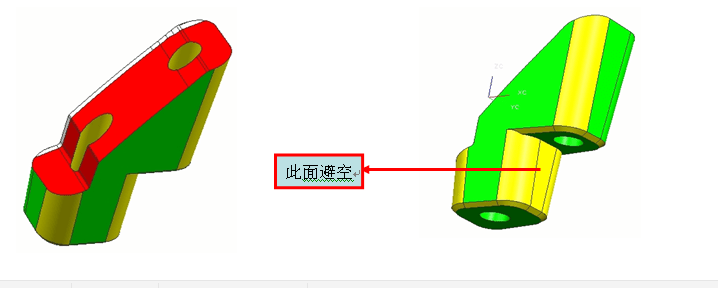

2.3.2单杆固定的顶块的布料与加工。
Ⅰ：顶块的底面可以设计两个工艺螺孔
设计原则：对于单杆固定的顶块，布料时，把20mm左右的装夹余量留在顶部，四周留0.5~1mm的余量。顶面和底面都设计两个工艺螺孔。具体见下图所示：
Ⅱ：顶块的底面无法设计两个工艺螺孔

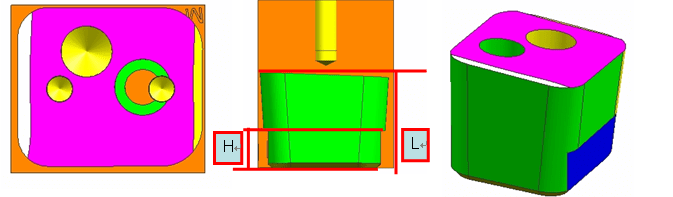

1．顶块的侧面可以设计虎钳装夹面
设计原则：虎钳装夹面的高度H=1/3L，且H≥10. 这样胚料的底面就不用再设计工艺螺孔，只在胚料的顶面设计两个工艺螺孔即可。具体见下例所示：
加工步骤：①收住顶面的工艺螺孔，加工底面上杆的固定孔和四周的斜面及虎钳装夹面②用虎钳装夹住上图所示蓝色面加工顶面形状
2．顶块的侧面无法设计虎钳装夹面
设计原则：当顶块的高度H比较小。无法设计大于等于10mm的虎钳装夹面时。顶块的布料方式：在顶块的一个侧面留15～20mm的装夹余量，其他3个侧面和顶面留0.5 ～1mm的余量。
加工步骤：①用虎钳装夹住顶面，加工底面上杆的固定孔②用虎钳装夹住底面加工顶面形状③装夹住A处用线切割割出4个侧面。
2.4汽车模具台阶顶块的设计
设计原则：
当顶块设计斜面上，即顶块两侧高度落差较大时，为了①保证顶块槽的强度②降低加工难度③减小技师研配量。在设计顶块时把顶块设计成台阶顶块。
设计举例：

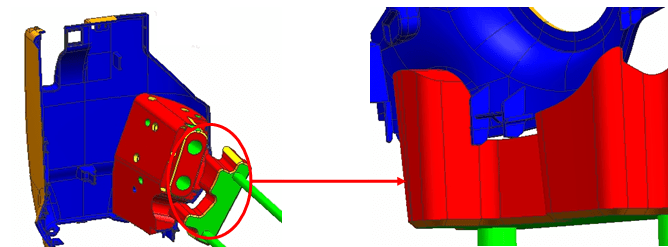

1：B0978 安全气囊骨架
