解析连续模两用销设计标准

在五金模具领域，连续模具一直被尊称为“印钞机”，因为批量化生产而给企业带来可观的利润。那么在设计工作中，模具设计首选连续模，那么我们现在来了解一下两用销的设计标准：

1、两用销类型有两种：标准型（圆形）（如图一）和非标型（方形）（如图二），以下讨论以标准形为例，非标型参考之：

2 、两用销各参数取值如下

（1）头部长度H：根据标准选取（有8、10、12三种）；

（2）导正长度L：下模厚度+料带需浮起的高度；

( 3）料槽深W：一般取值1~5mm，料带窄、厚时取小值，料带宽、薄时取大值；

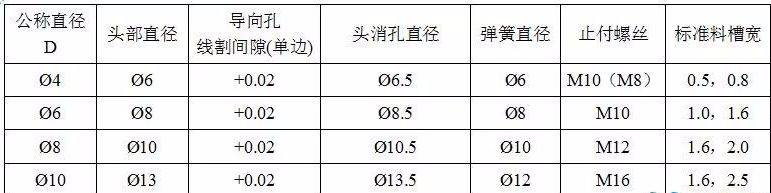

料槽宽A=0.5(料槽进入脱板部分)+料厚+0.5(料槽进入下模部分)（优先参照下表标准取值）

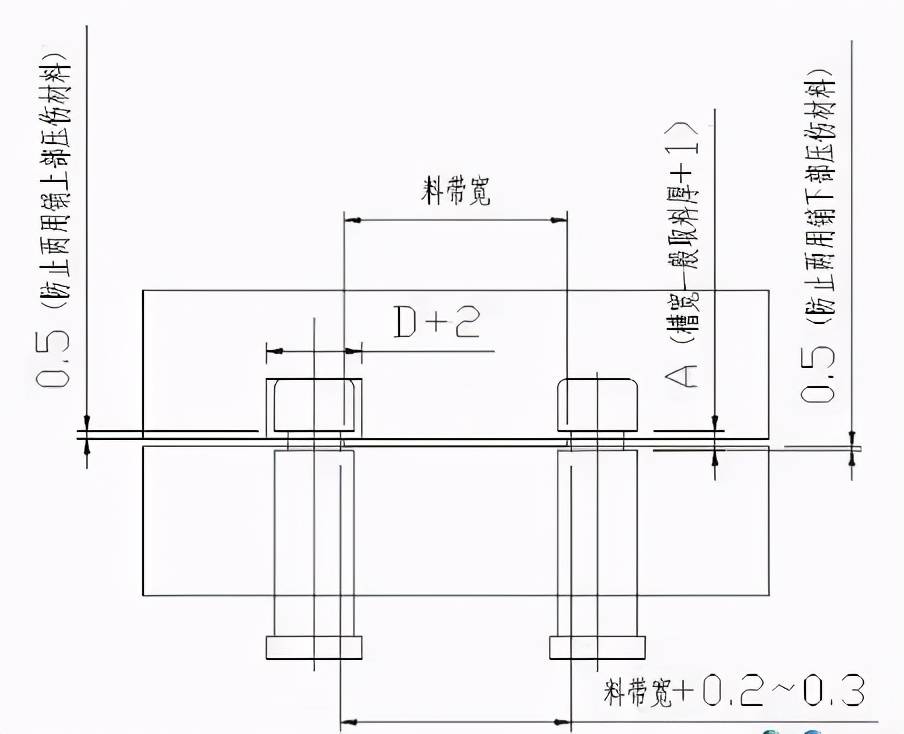

3、脱料板避位孔制作（如图三）：

A：避位孔直径=D（两用销直径）+1~2mm

B: 避位孔深度=H（头部长度）-料厚-0.5(头部进入下模部分)! j7

4、选用原则： 一般选用Ø8、 Ø10两种规格，特殊情况下可选用Ø6 、Ø13两种规格，其余规格选用时需用请 示上级。

5、分布原则，数量：

（1）初始进料时

A：当进料口有导料板时，料带两侧各需至少一个两用销；

B：当进料口无导料板时，料带两侧各需至少两个两用销，以使料带初始送进时不会歪斜；

（2）两用销应尽量分布在引导孔附近，以帮助料带能顺利地从引导销中脱出。

（3）一般应保证每个步距中料带两侧各有一个两用销，若步距过小可适当减少两用销个数，若步距过大可 适当增加两用销个数；

(4)料带尾部应尽量在料带两侧各放一个两用销，以保证料带不下垂；

(5) 料带两侧两用销料槽距离=料带宽+0.2~0.3(如图三
