连续模在生产中,由于送料机送料步距不稳定,导致料带错位,致使冲制产品不合格,因此有必要在模具上加误送检知装置,当送料机送料步距有误时冲床会自动停止冲制,避免产生废品.
一、误送检知装置结构
如上四图,误送检知装置是在引导销的基础上发展起来,当料片位置有误时,检知销10与料片上的引导孔错位,检知销10受阻上行,从而触动微动开关1,微动开关使冲床停止运作,从而避免产生废品.四种结构中,以结构3结构4为常用,结构1 结构2要避免使用.
二、误送检知装置的结构特点
1. 检知销露出打板距离要比引导销露出打板距离长2~3mm;
2. 检知销引导部分直径比料片孔径小0.2~0.5mm;
3. 检知销与打板夹板滑动配合,打板间隙C+0.015,夹板间隙C+0.02;
4. 失误插销8与夹板间隙C+0.05mm;
5. 垫板3用于调整微动开关1的触点与失误插销8对正,必要时可以舍弃,若高度足够,上模座上可以不用铣避位;
6. 弹簧一般选用黄色弹簧;
7. 微动开关可以用2-M4螺钉直接锁在上模座上.

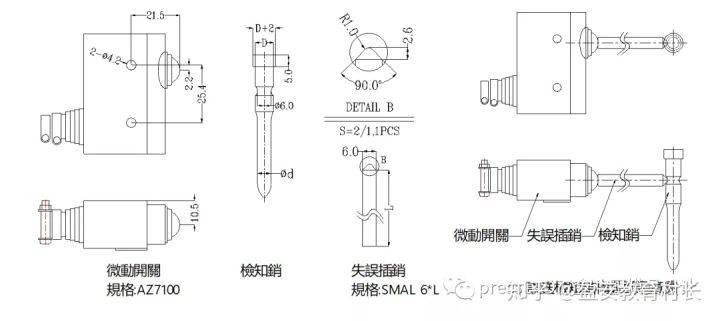

三、附图
