给初学者谈谈PLC中断指令及例程

一、中断、中断事件概念

我们在日常工作中，按照正常的流程来工作，如中途发生 紧急情况或相隔一定时间去兼顾 另一项工作，就要 先停下手头工作去处理 紧急事件或 另一项工作，这个 停下工作就叫 中断，所处理的紧急事件或另一项工作，就叫做 中断程序，处理完问题再回过来继续原来的工作。

PLC同样也有中断，CPU正常执行程序，如中途发生的系统认定的动作或参数达到设定要求，则 中断程序执行，去处理所设定的程序，完成后返回来继续执行原来的程序。

PLC系统已 规定好了一些中断动作，如输入点I0.0、I0.1发生了接通（上升沿）或关断（下降沿），或时间继电器设定时间已到时，这些所发生的动作——叫 中断事件，PLC给每个中断事件编了号，称为中断事件号，如I0.0接通上升沿---对应是是“0”号事件。

停下来所去处理的程序（所干的工作内容）——叫中断程序。

如下图是常用的中断事件及编号：

部分中断事件内容及编号

二、中断指令

PLC已设计好了来处理以上的中断事件指令。处理中断事件按以下步骤：

1. 关联（连接）中断事件号与中断程序（号 ）

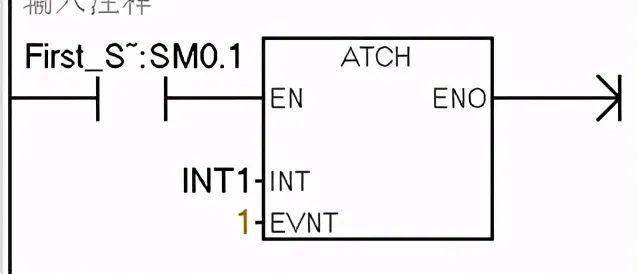

如下图把1号中断事件（I0.0下降沿）与中断程序1号INT1相连接

2、打开中断功能

因为PLC默认全局禁止处理中断，因此要打开中断功能。如下图

• 3、编写中断程序，写出要处理的工作内容

中断程序可以改名称

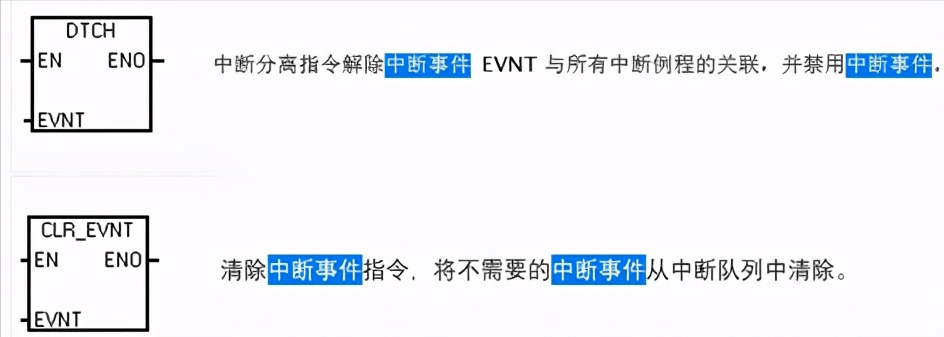

另外还有2个指令：中断分离及中断清除



三、举例中断程序：

要求设计一个指示灯Q0.0闪烁输出，在I0.0接通时，闪烁频率减半（慢闪），I0.1接通时快闪。

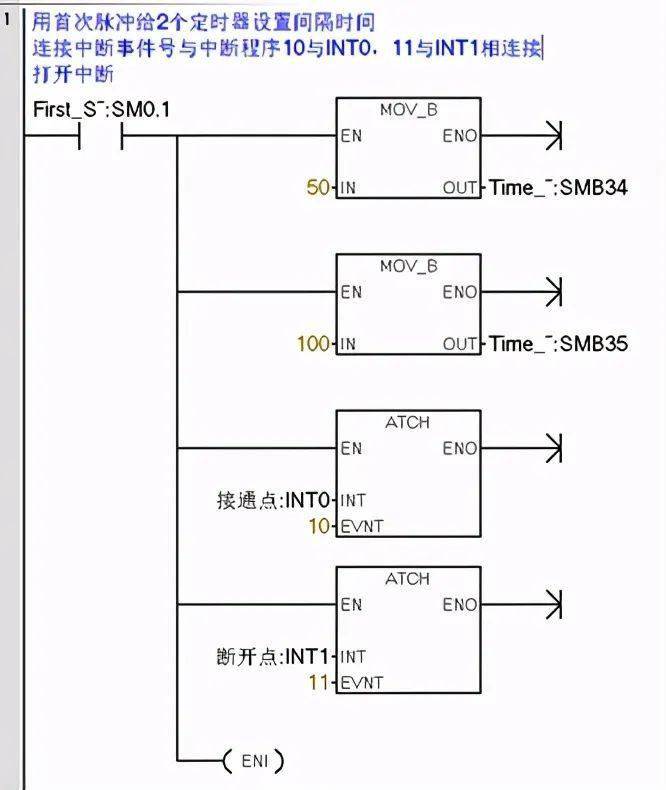

设计思路，利用定时中断SMB34和SMB35，来设定Q0.0的闪烁周期，快闪时周期是100ms,慢闪时周期是200ms.经查SMB34和SMB35的中断事件号分别是10和11号。程序如下：





中断程序INT0：

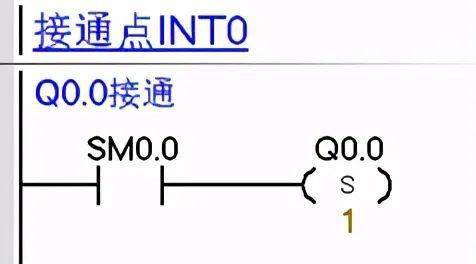

中断10事件的中断程序

中断程序INT1：



中断11事件的中断程序

总结：

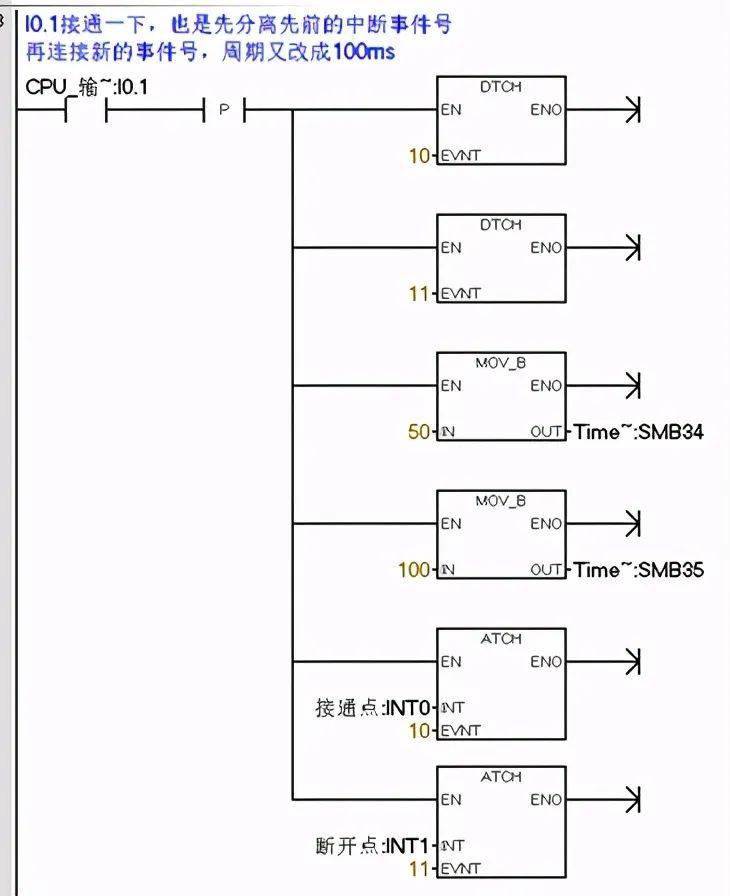

1. 如果执行新的或改变原来的中断事件，必须先分离开原来的事件号与中断程序的连接，再重新建立新的连接。
2. 如有多个中断事件去处理，则按优先级别排队执行，同级别的先到先处理。
3. 中断程序越简单越好。
