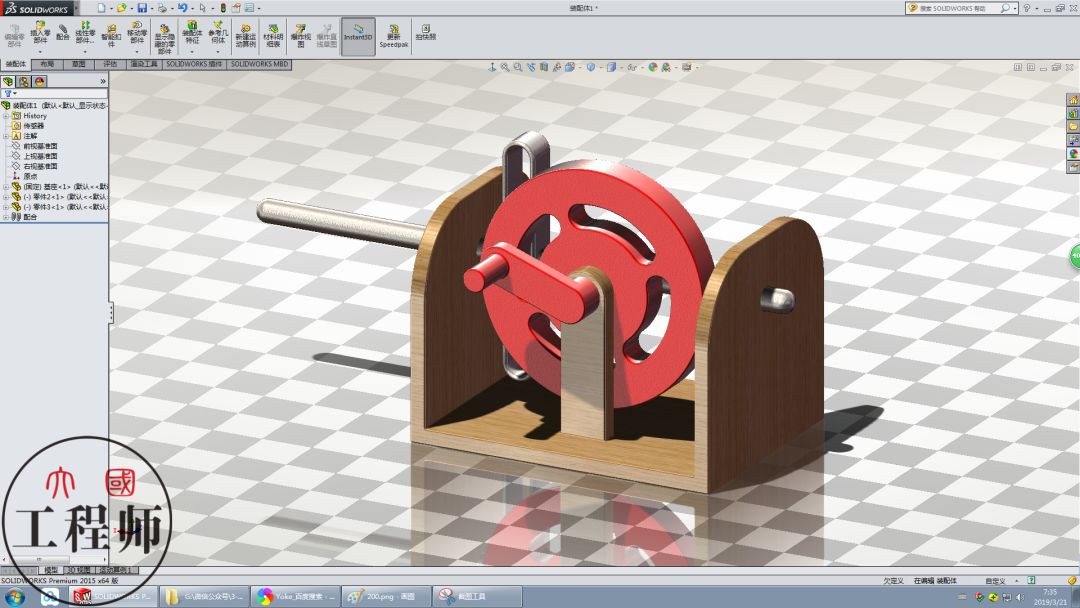

用SolidWorks设计的简单机械机构，只包含三个零件

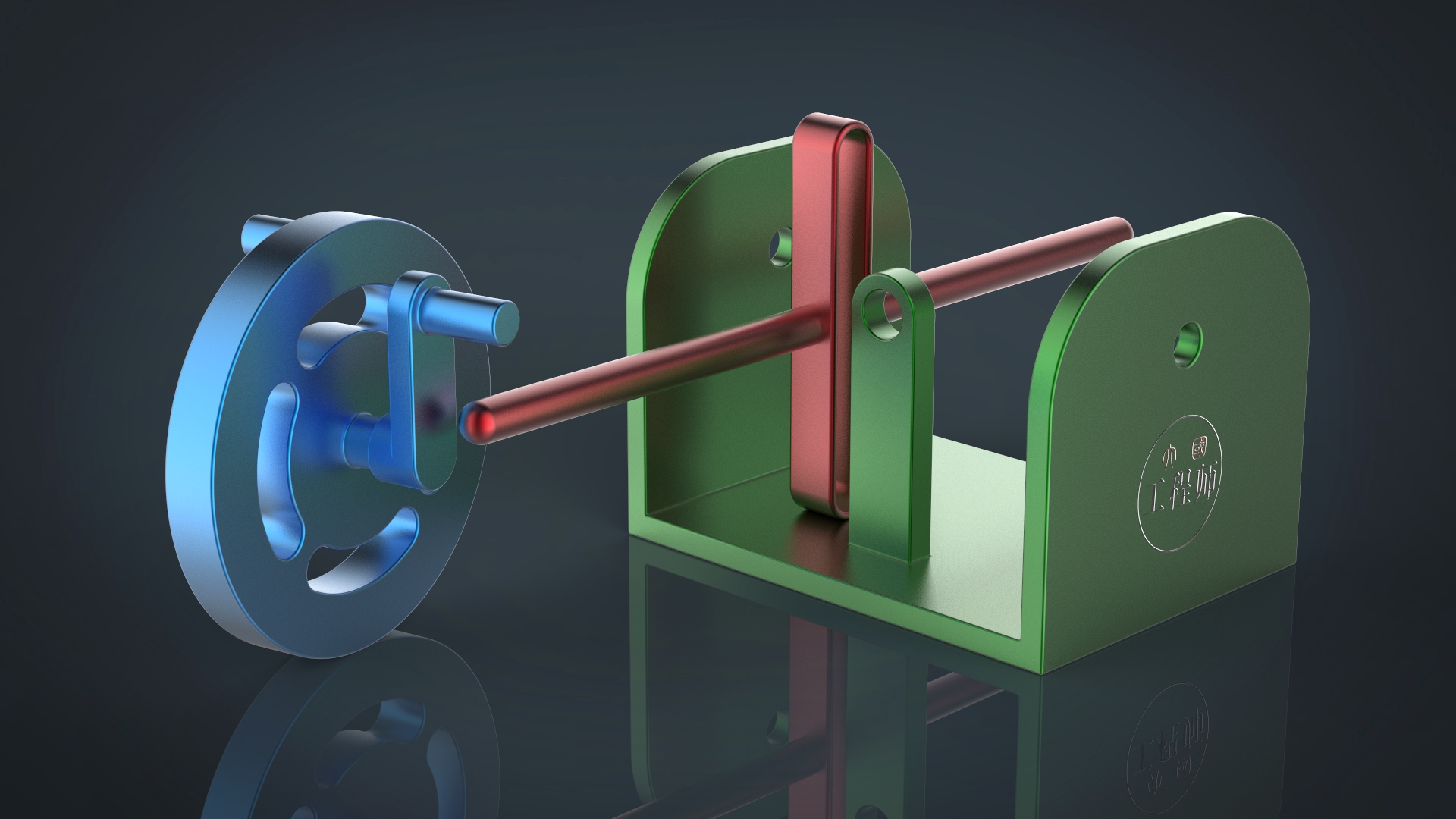

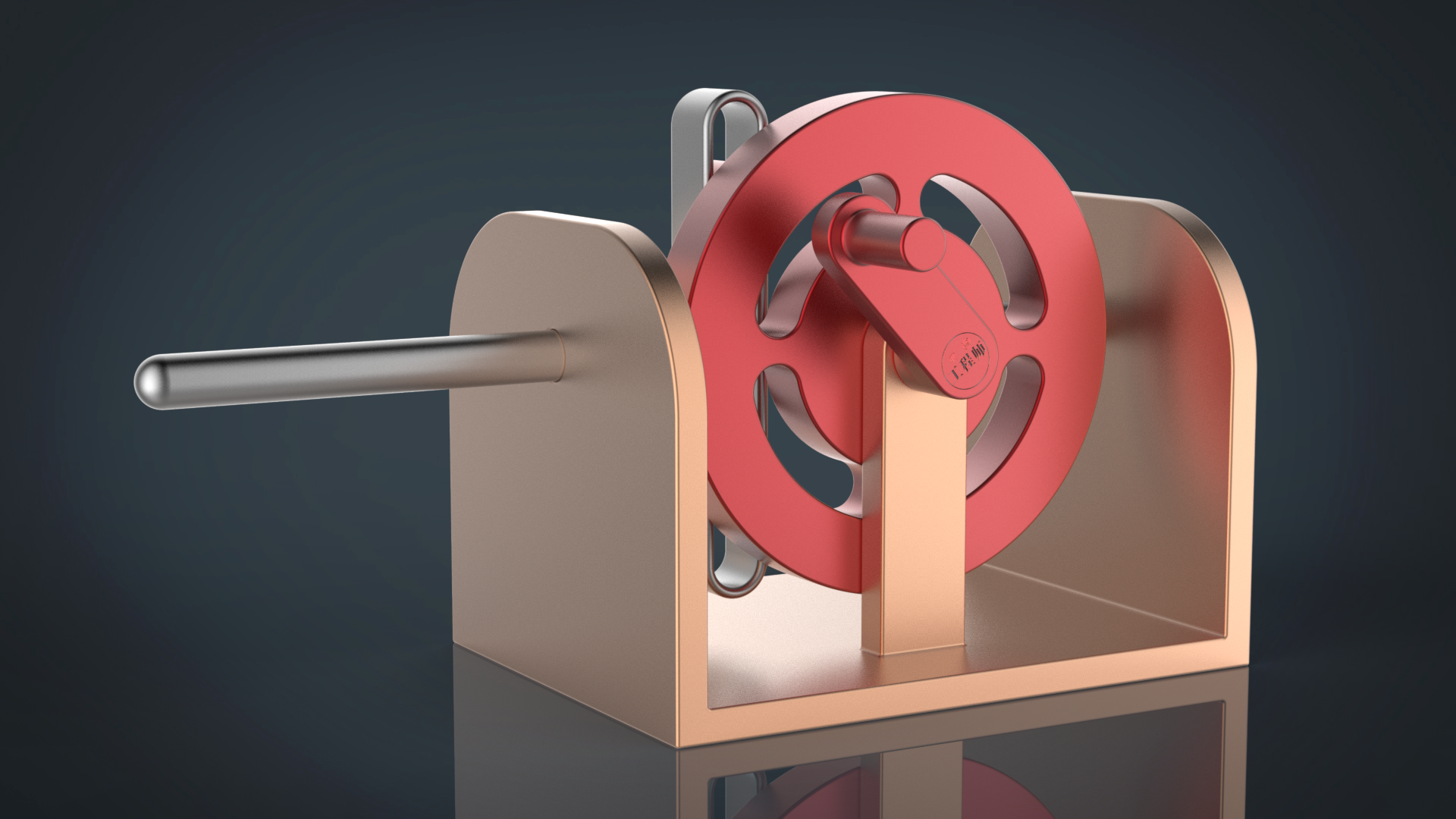

此图用SolidWorks2015建模并装配，用KeyShot6渲染。

---

零件

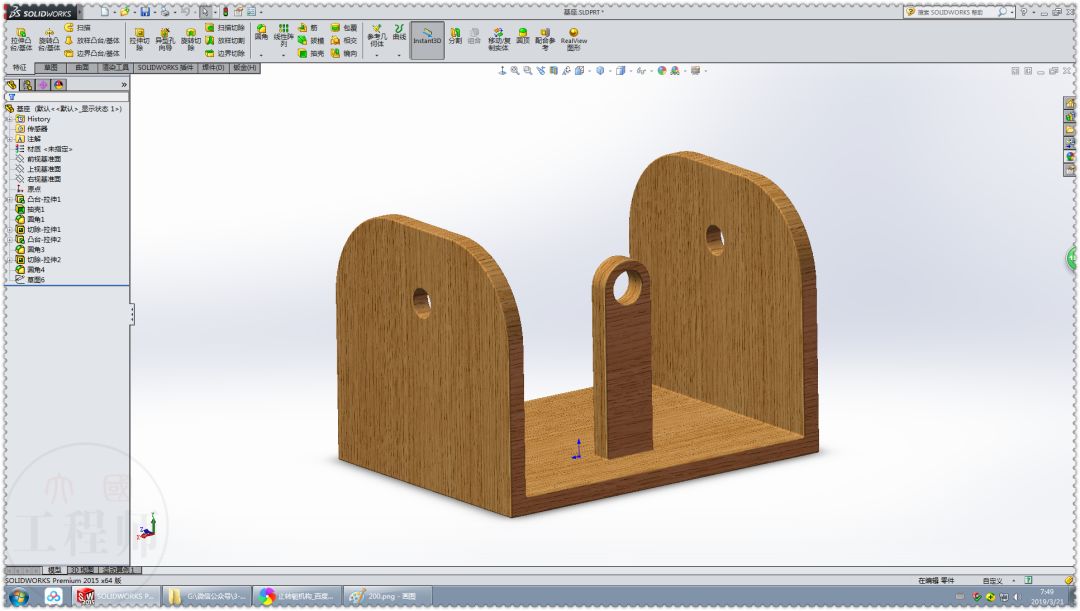

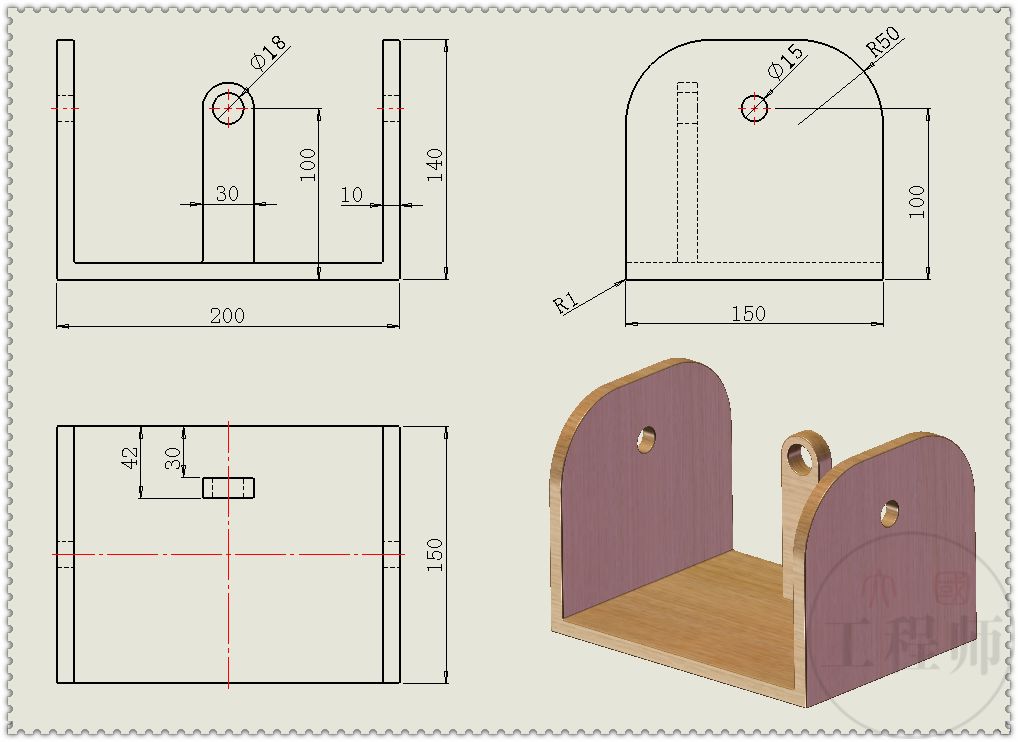

1.基座。

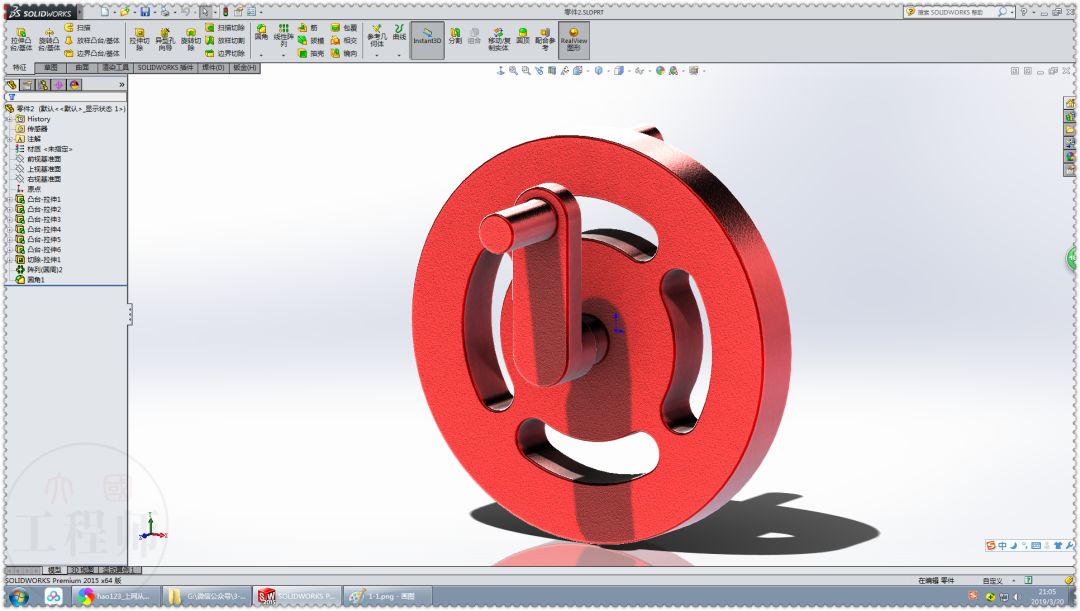

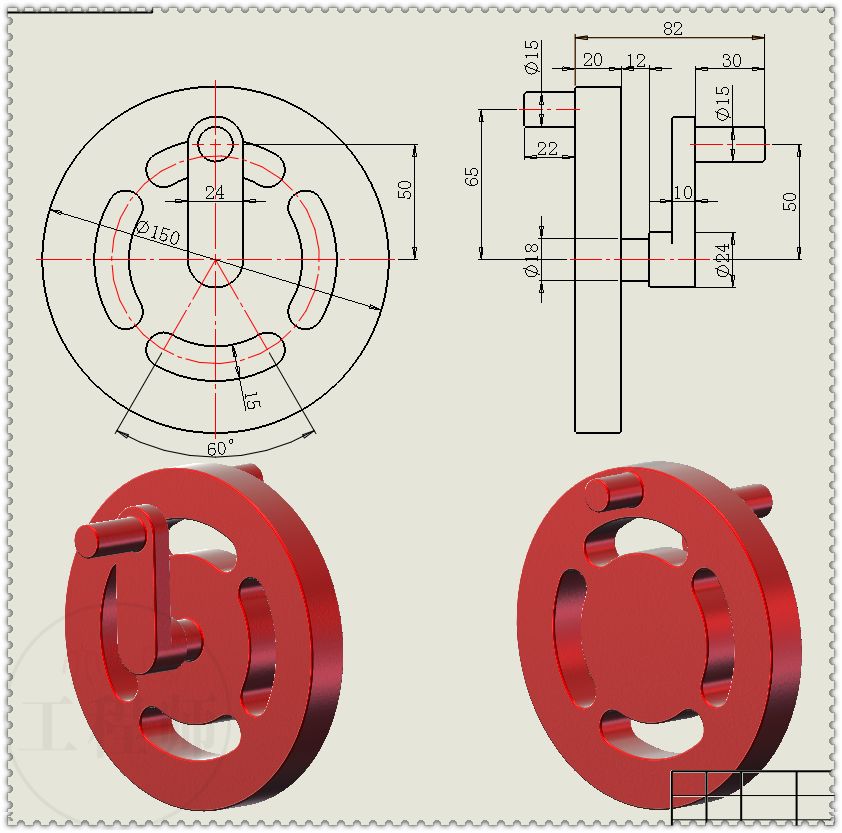

2.摇把、转盘（本是两个零件，为了省事画成了一个）

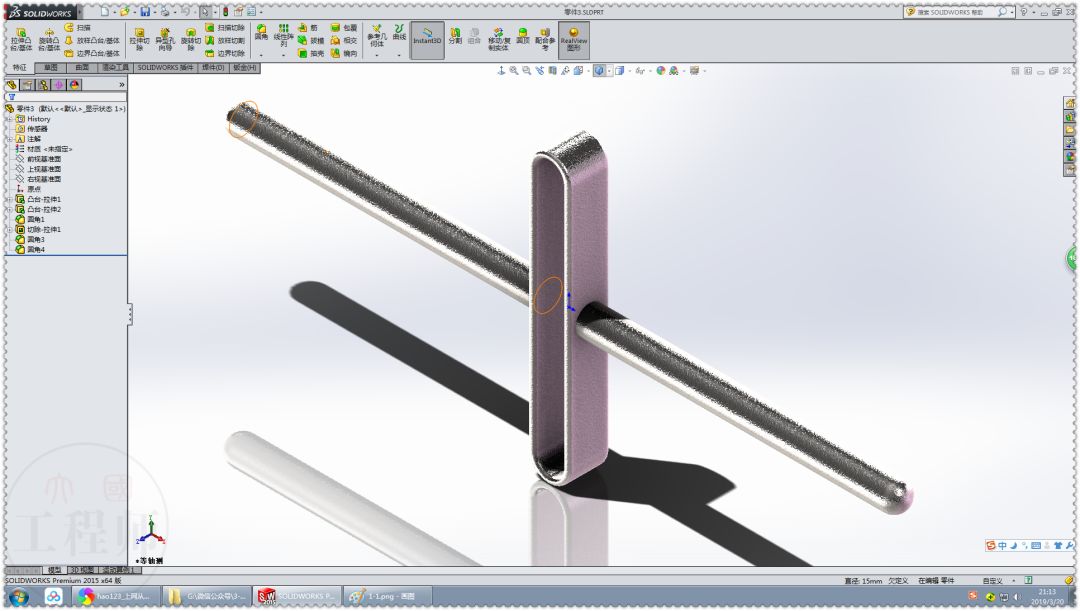

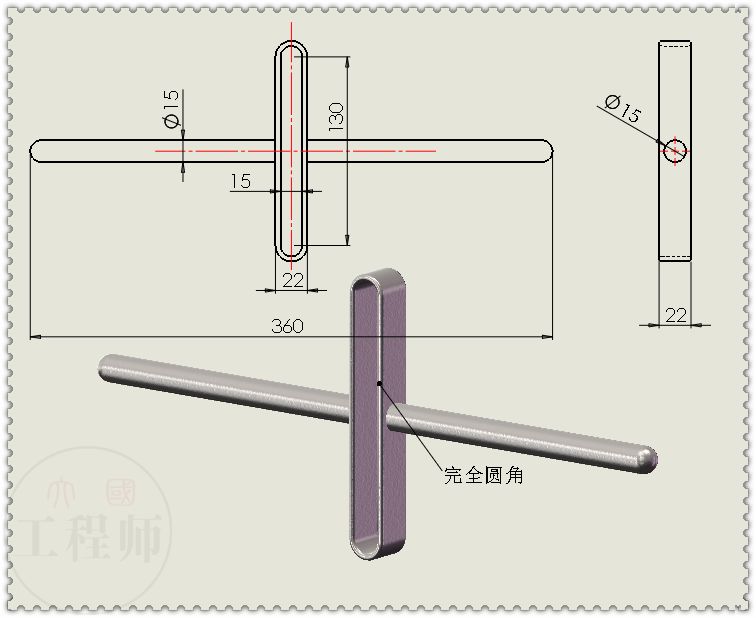

3.往复杆

装配体：

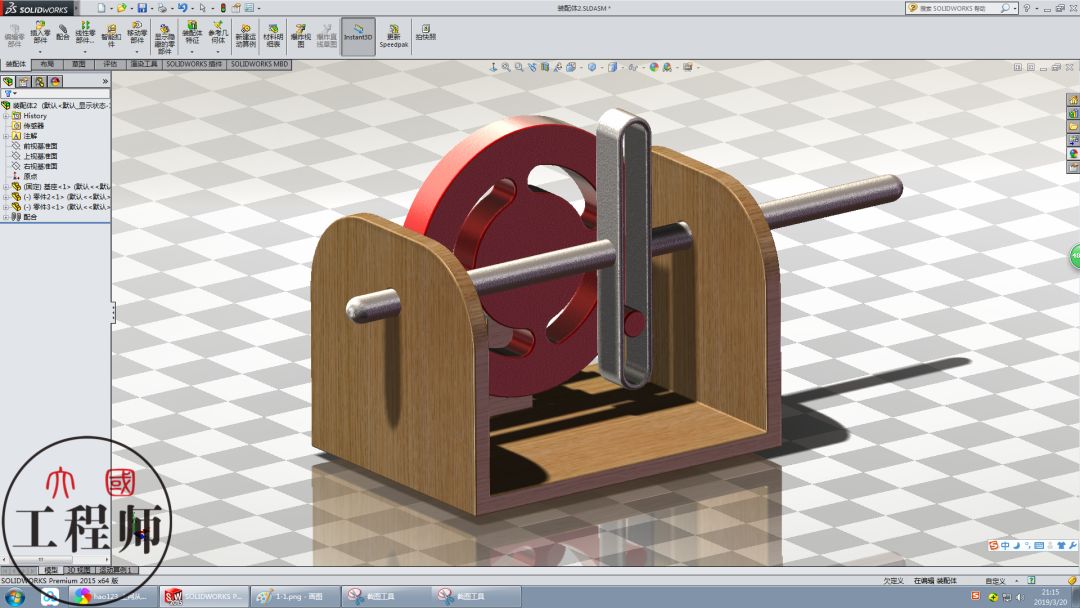

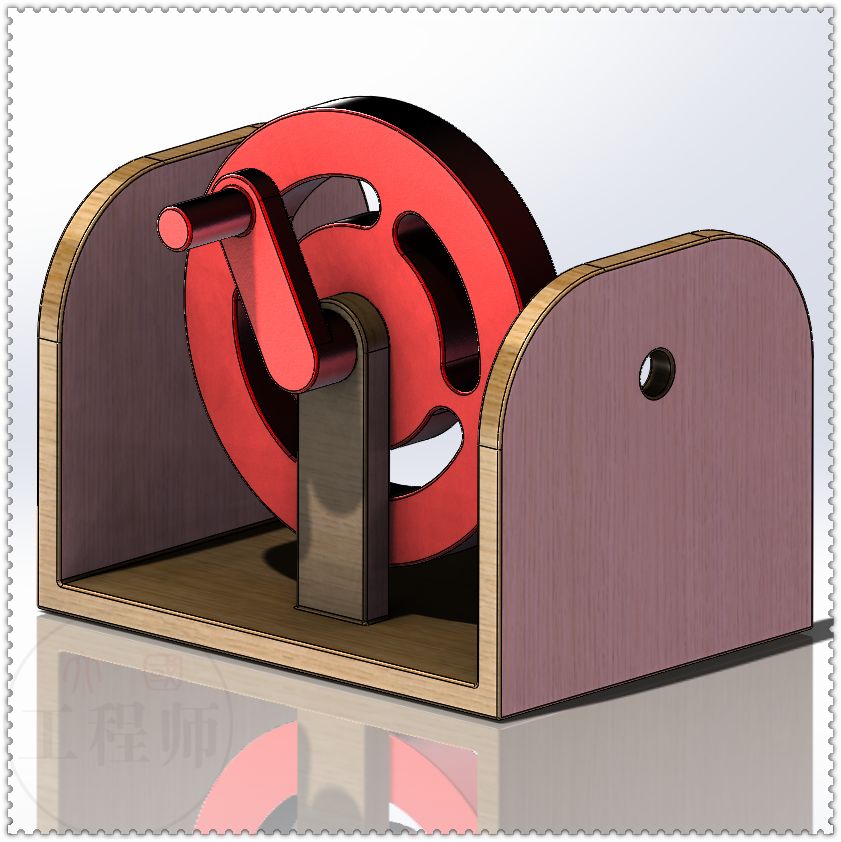

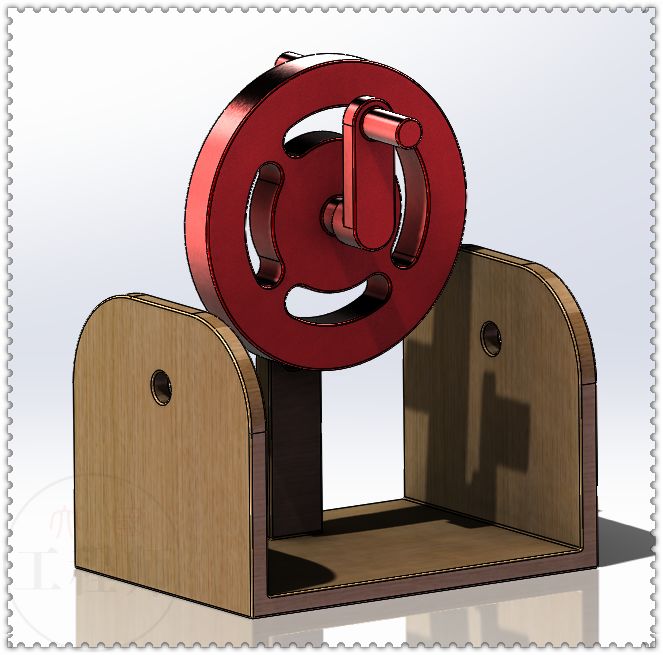

4.新建装配体，插入基座、摇把。

5.轴和孔添加同轴心配合、面与面添加重合配合。

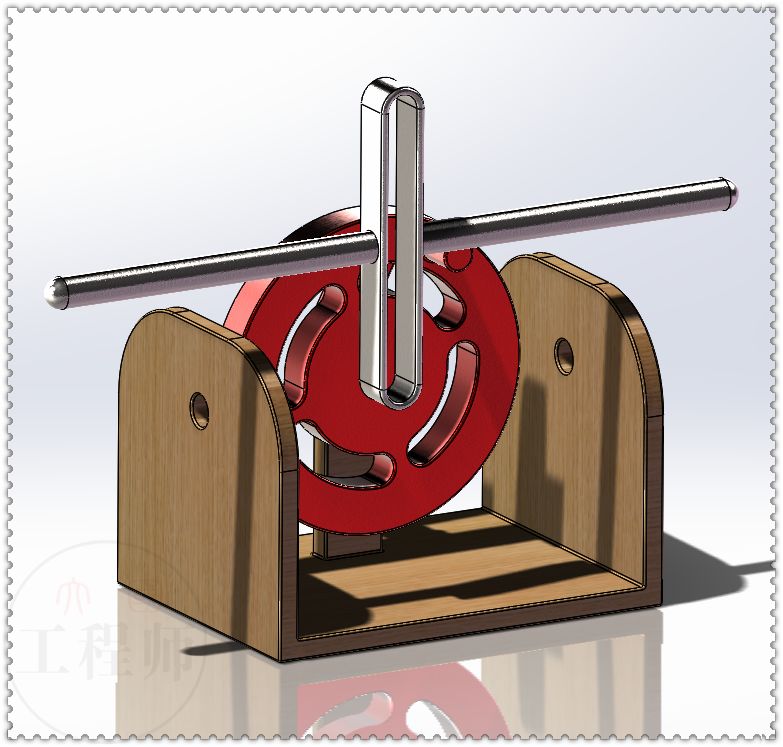

6.插入第三个零件。

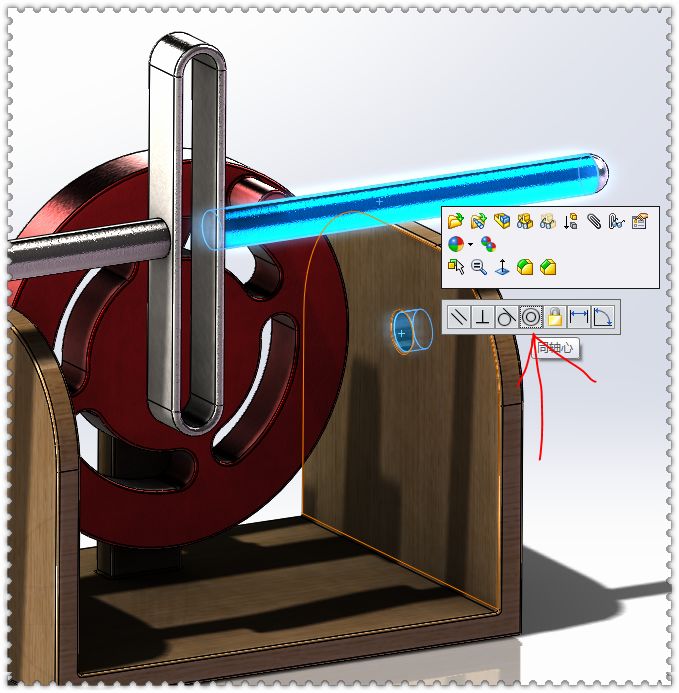

7.杆与孔同轴心配合。

也可以按住Alt键，把杆拖到孔上，会自动配合

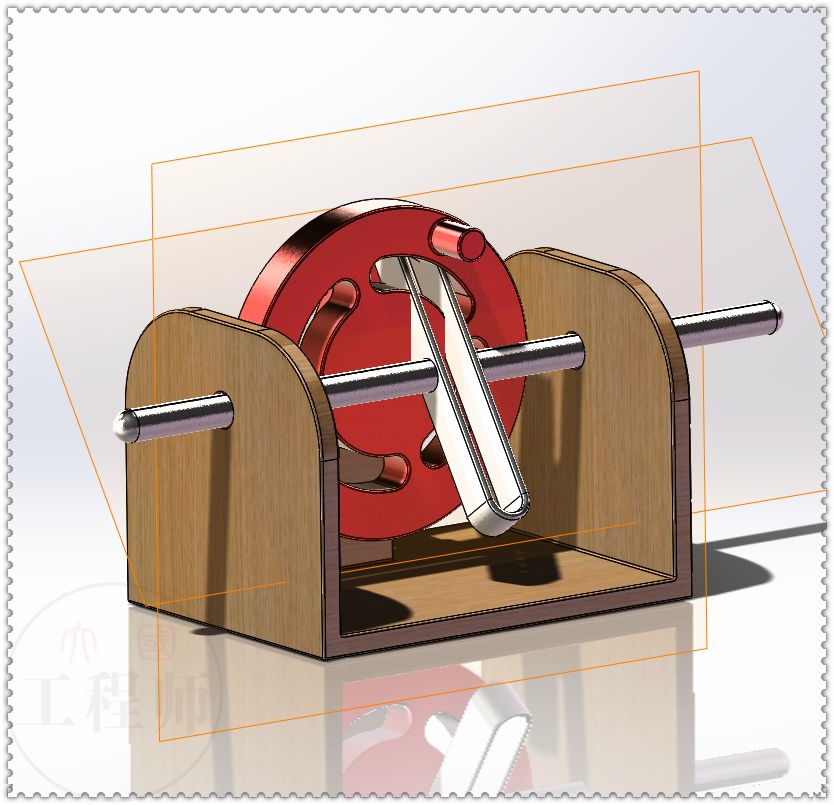

8.显示基座的基准面和杆的基准面，两个基准面重合或平行配合。也可以与红色零件面平行配合。

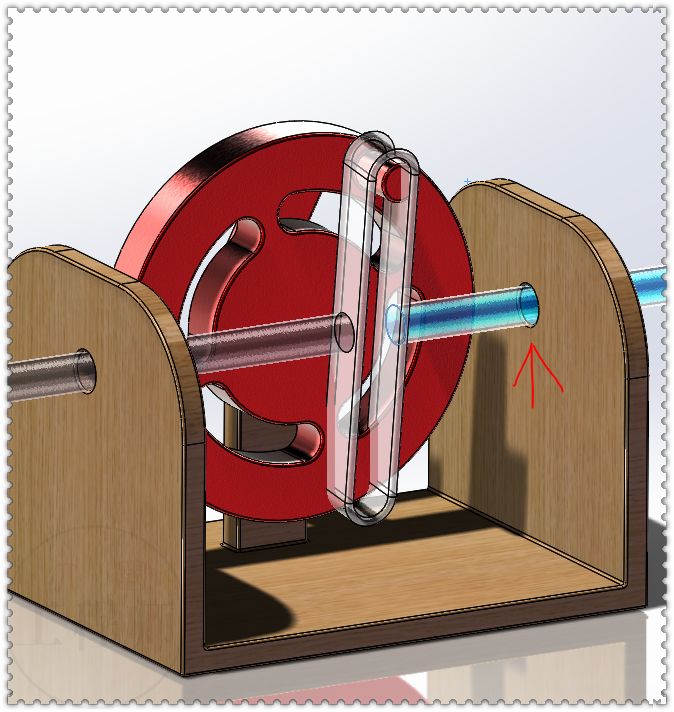

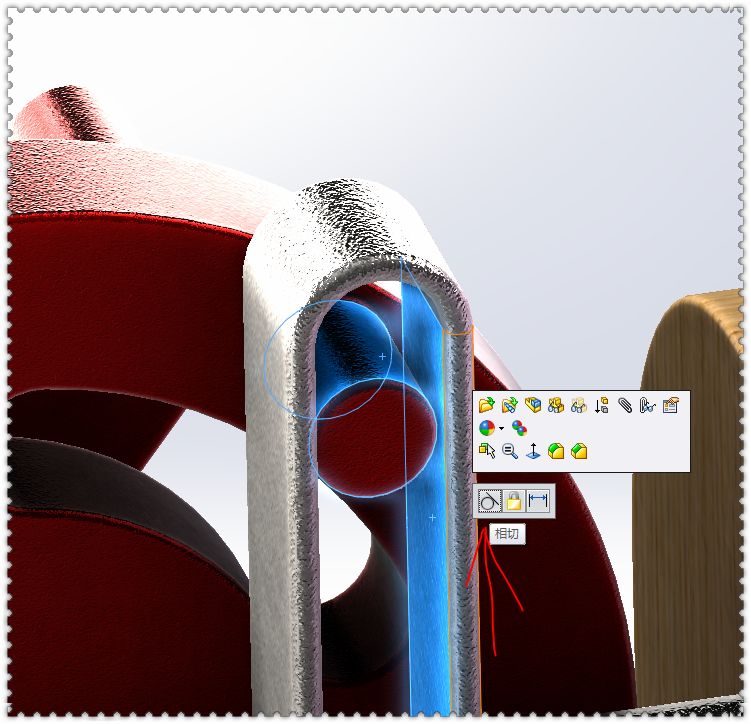

9.两个蓝色面相切配合。

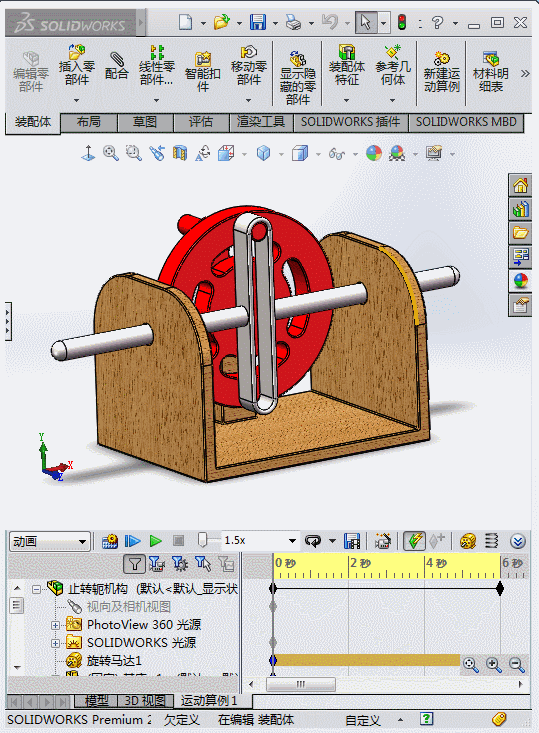

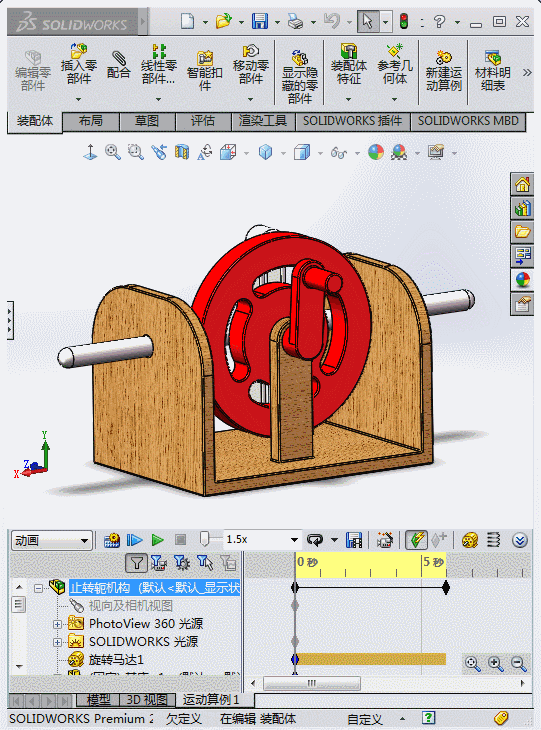

运动算例：

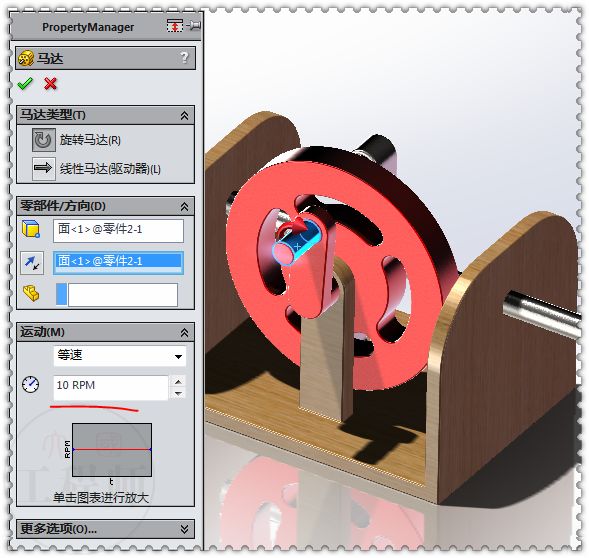

10.给摇把添加一个马达。

11.播放。

12.完成。
