UG片体分模第1步：产品优化

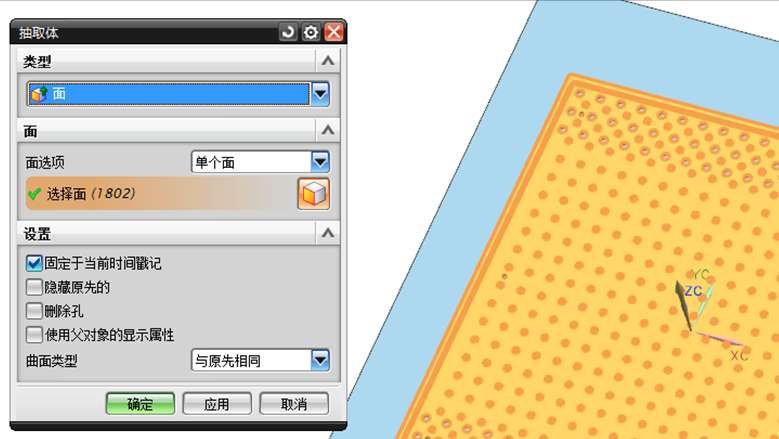

正常情况下，客户提供的图档是STP格式，但不知道是用什么软件造型的，所以用UG导入后会产生图档里面的面的公差不兼容，造成产品面的质量不好，所以需要采用UG重新提取面，再进行以0.001的公差进行缝合成实体。

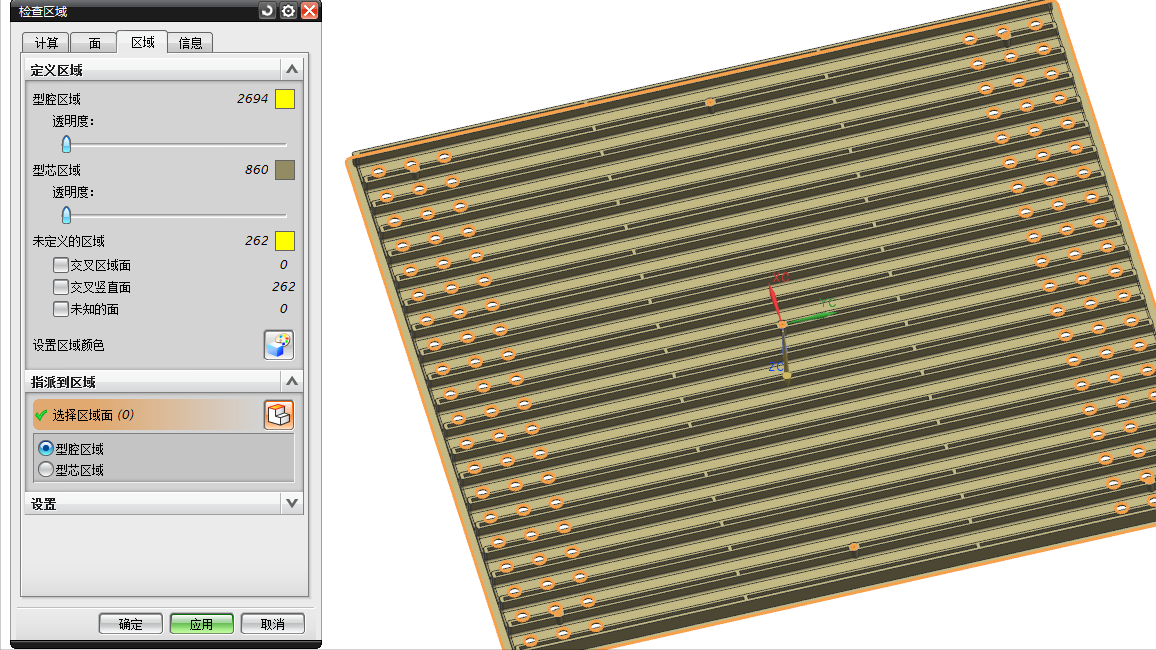

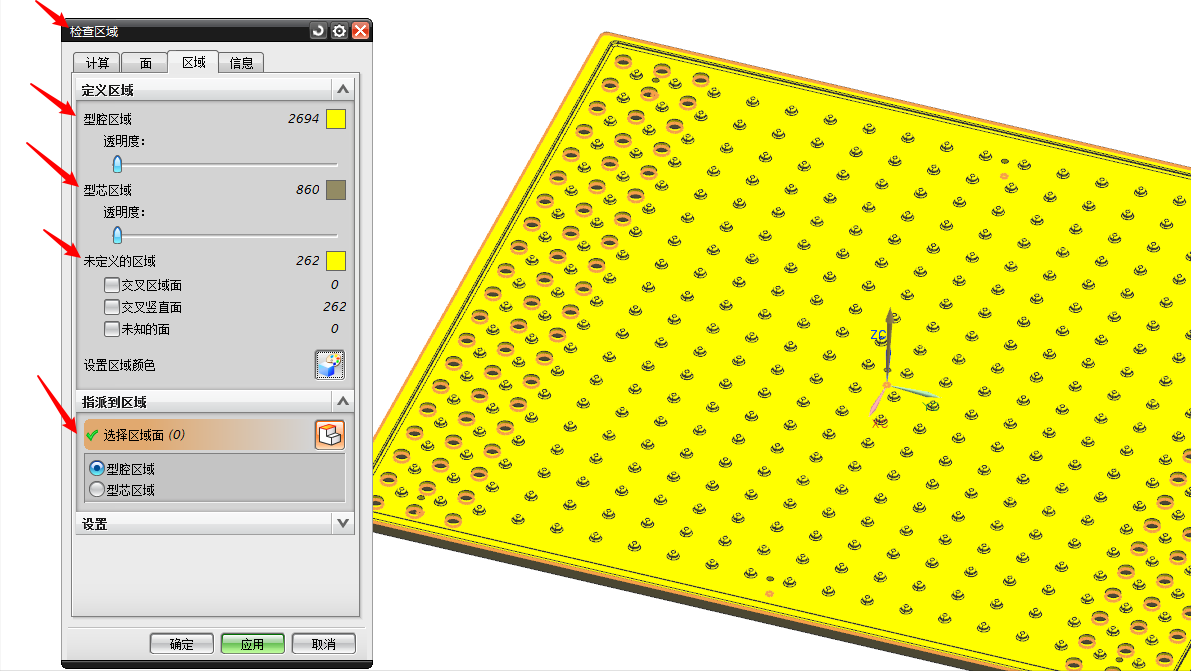

UG片体分模第2步：产品拔模并调整公差，再进行注塑向导里面进行检查区域，采用两种颜色进行区分。

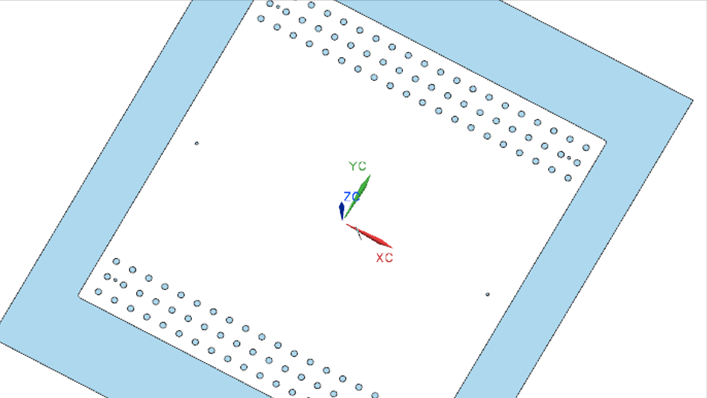

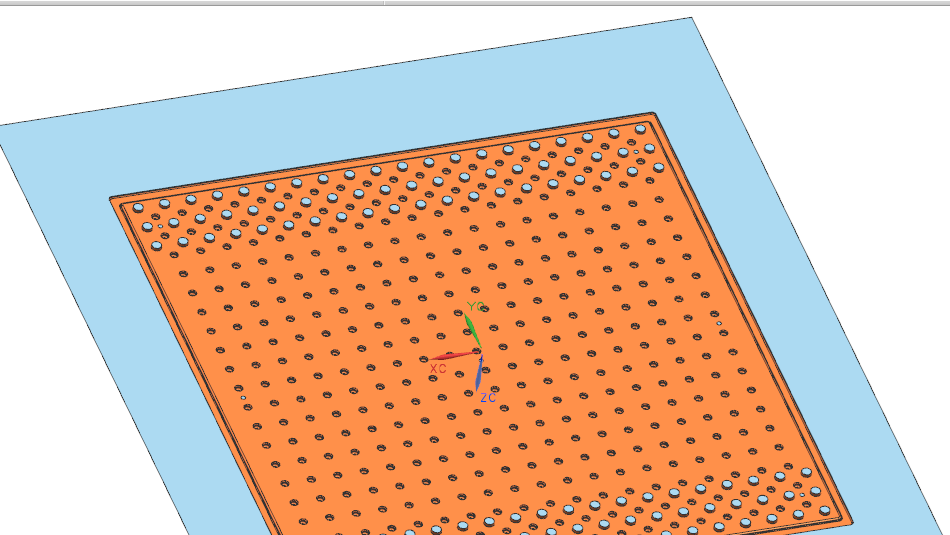

UG片体分模第3步：补面、创建分型面。

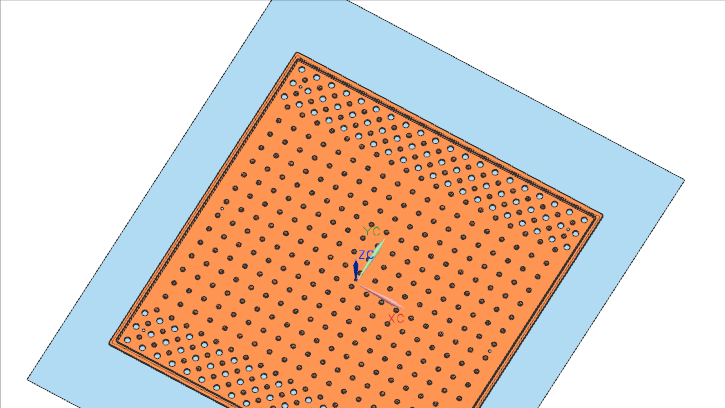

UG片体分模第4步：复制创建好的分型面
UG片体分模第5步：按颜色提取产品母模面，一次性提取很方便。

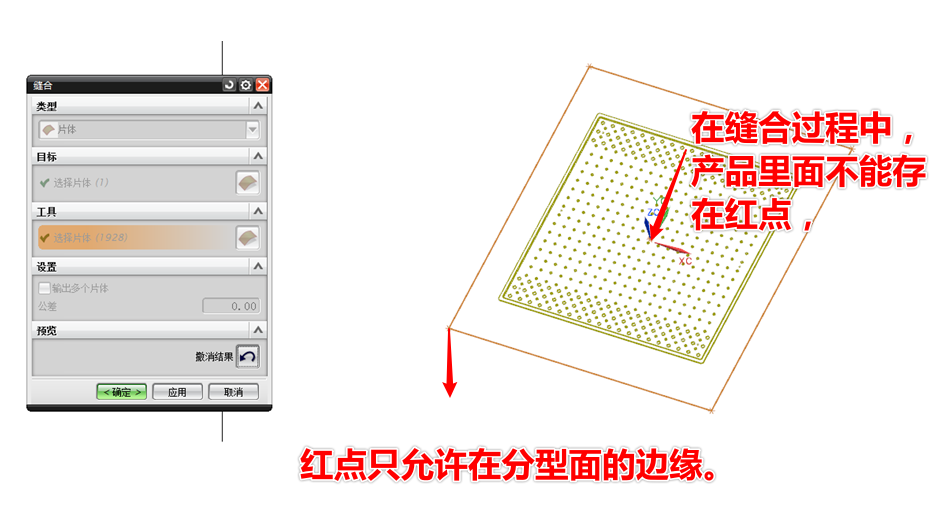

UG片体分模第6步：缝合母模分型面并解决在缝合中发现的问题点。

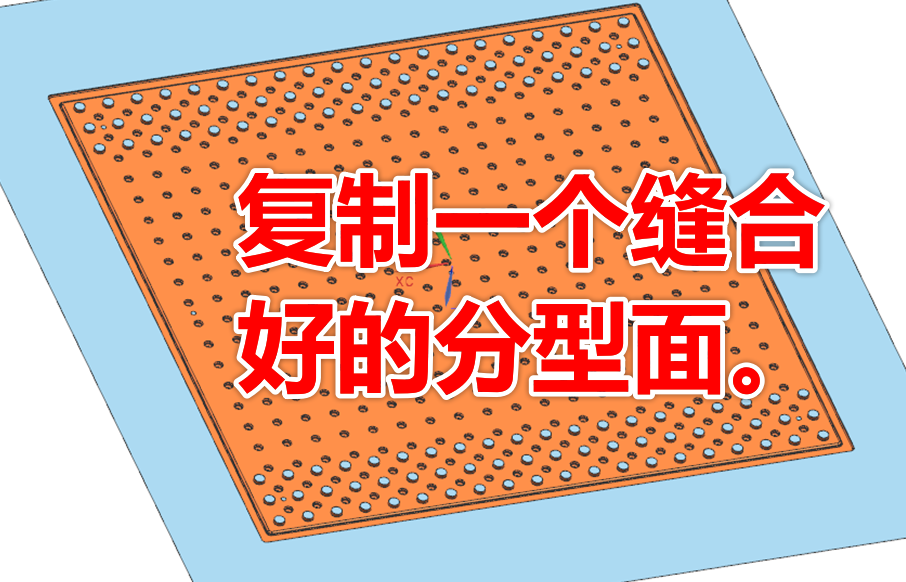

UG片体分模第7步：复制一个母模缝合好的分型面，留着备用。
UG片体分模第8步：拉伸模仁尺寸

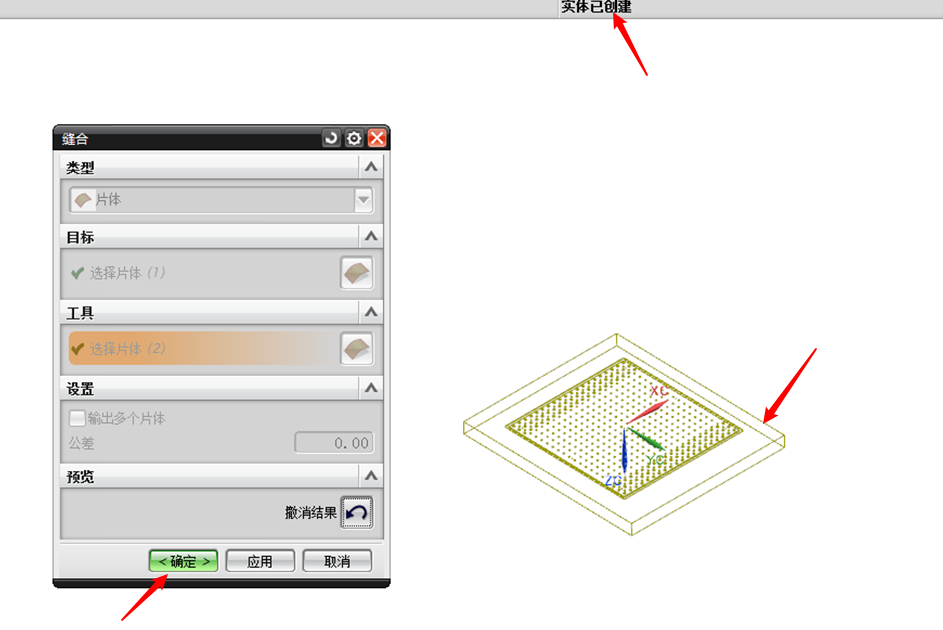

UG片体分模第9步：再与分型面一起缝合成实体，前模仁已创建完成。
后模仁将之前复制的分型面放出来，再提取产品后模面，接着进行缝后，并产生实体，这样的话前后模就分开了。
