简单冲裁模、连续冲裁模、复合冲裁模，你搞懂了吗？

一、冲裁模具按工序组合程度可分为：简单冲裁模、连续冲裁模、复合冲裁模。 （一）简单冲裁模即敞开模

1、定义：它是指在一次冲裁中只完成冲孔或落料的一个工序。

2、简单冲裁模按其导向方式可分为：

（1）无导向单工序模它的特点是结构简单,重量轻、尺寸较小、模具制造容易、成本低廉。但冲模使用安装时麻烦,模具寿命低,冲栽件精度差,操作也不安全。

无导向简单冲模适用于精度要求不高、形状简单、批景小或试制的冲裁件。

（2）导板式简单冲裁模 模精度高、寿命长、使用安装帧、操作安全,.但制造比较复杂。一般适用于形状较简单、尺寸不大的工件。

（3）导柱式简单冲裁模由于这模具准确可靠,能保证冲裁间隙的均匀,冲裁的工件精度较高、模具使用寿命长?而且在冲床上安装使用方便，因此导柱式冲裁模是应用最广泛的一种冲模,适合大批量生产。

（二）连续冲裁模

1、连续冲裁模的定义：按一定的先后程序，在冲床的滑块的一次到和中，在模具的不同位置上，完成冲孔，落料导两个的上的冲后工序的冲裁模，又称及进模或跳步模。

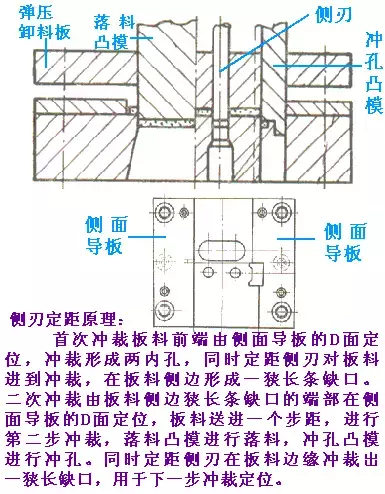

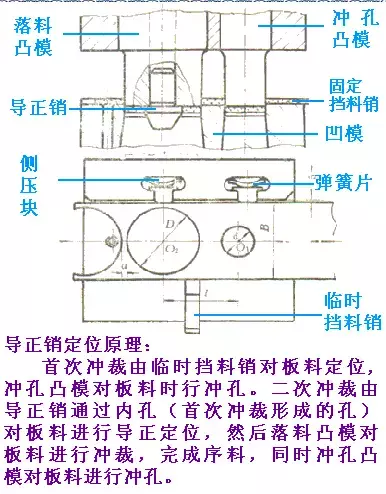

2、连续冲裁模的定位原理可分为：导正销定位原理、侧刃定距原理

（三）复合冲裁模

1、复合冲裁模的定义：在部床滑块的一次行程中，在冲模的同一工位上同时完成内孔和外形两种的上工序的冲裁模。

2、复合冲裁模按结构可分为：正装式复合模、倒装式复合模

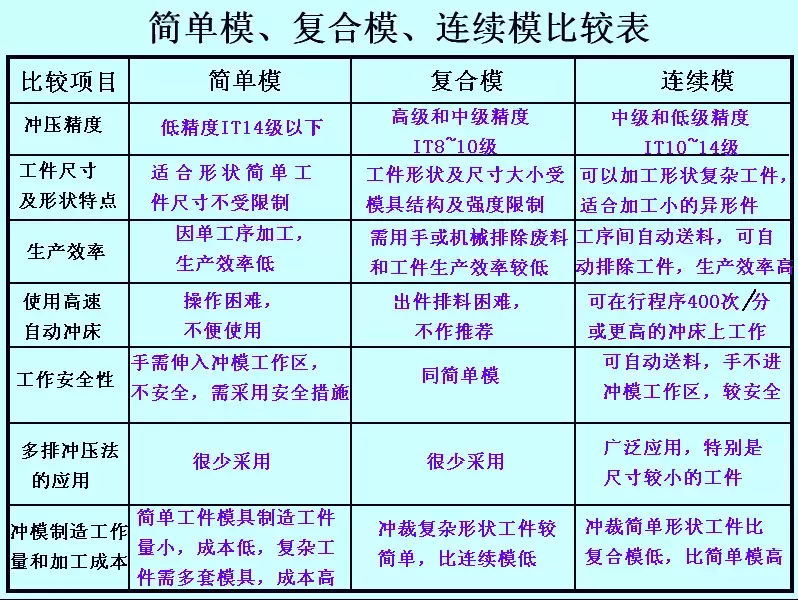

二、我们请看看这三种模具的比较表

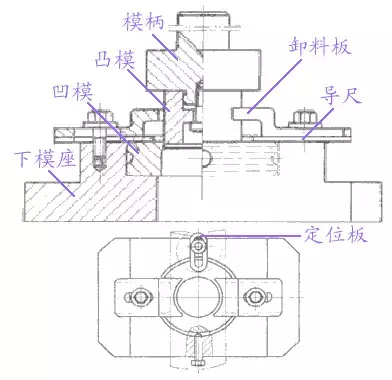

无导向单工序模

冲模的上模部分由模、凸模组成,通过模柄安装在冲床滑块上。下模部分由卸料板、导尺、.凹模、下模座、定位板组成,通过下模座安装在冲床工作台上。上模与下模没有直接导向关系,靠冲床导轨导向。

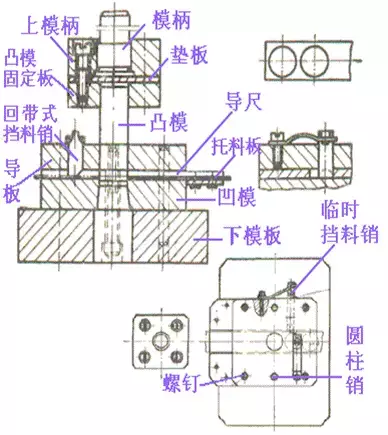

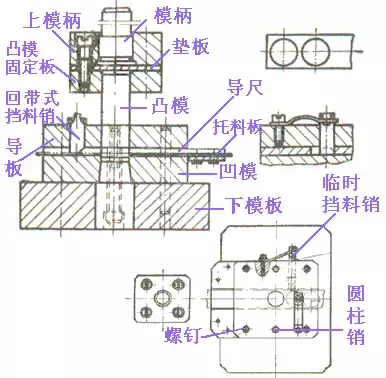

导板式简单冲裁模

上模部分主要由模柄、上模板、垫板、凸模固定板、凸模组成。下模部分主要由下模板凹模、导尺、导板、回带式挡料销、托料板组成。这种模具的特点是上模通过.凸模利用导板上的孔迸行导向,导板兼作卸料板。工作时凸模始终不脱离导板.以保证模具导向精度。因而,要求使用的压力机行程不大于导板厚度。

这种冲模的工作过程是：条料沿托料板、导尺从右向左送科,首次冲裁时使用临时挡料销定位,首次冲裁以后再往前送料,搭边越过活动挡料销后.?再反向拉拽条料，使挡料销后端面抵住条料搭边进行定位,凸模下行实现冲裁。

导柱式简单冲裁模

该冲模利用丁对导柱和导套实现、下模精确导向。冲模主作时条料靠导尺和固定挡料销(亦称定位销)实现正确定位,以保证冲裁时搭边值的均匀一致。此冲模采用刚性卸料板卸掉箍在凸模上的废料,冲出的工件在凹模洞口中经凸模的顶压作用，逐个实行自然漏料。

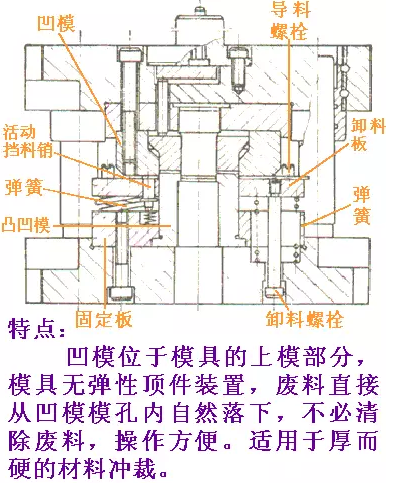

倒装式复合模

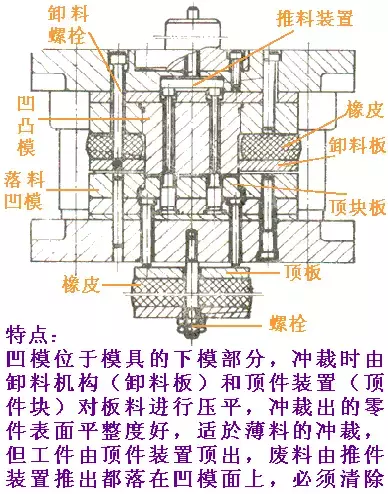

正装式复合模
