此图用SolidWorks2019版建模，用KeyShot 9.0 渲染 。SW原文件在今日文件夹。（包含STEP格式）

建模过程

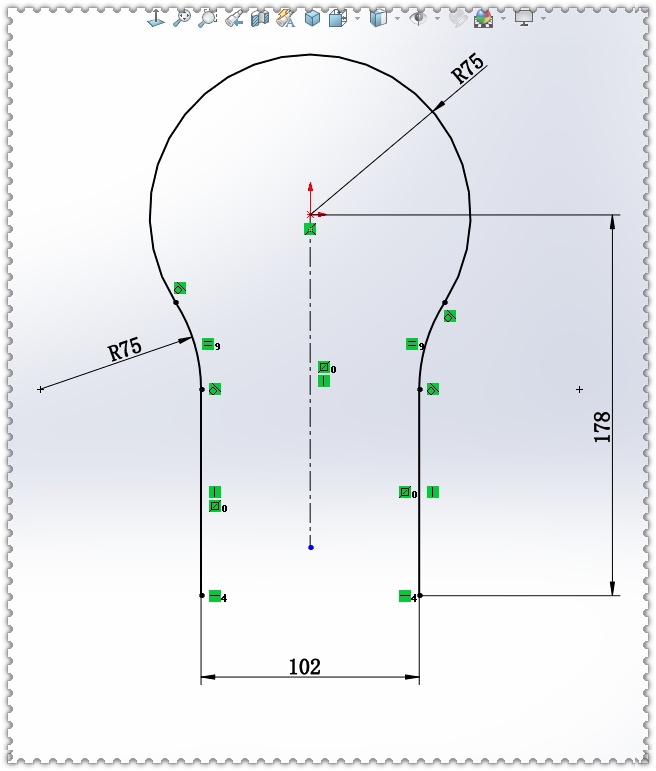

1.在【前视基准面】画草图如下：

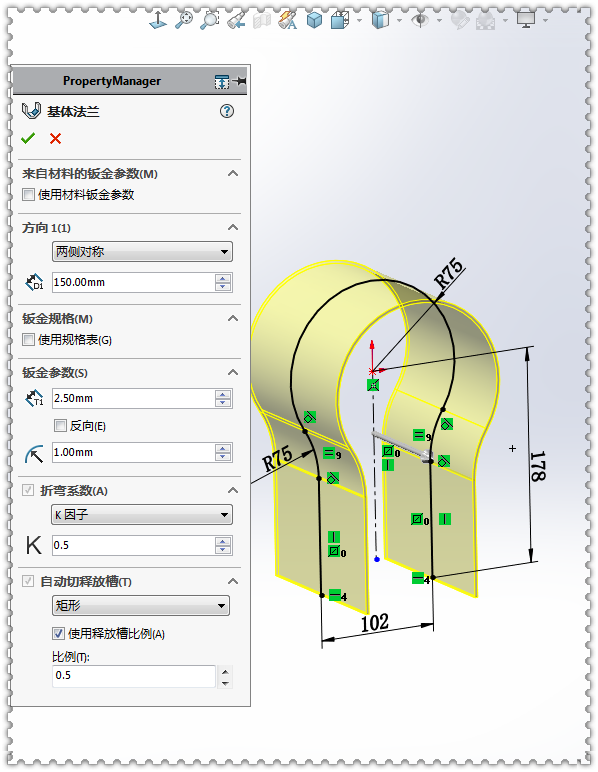

2.【基体法兰】两侧对称：150 ，厚度：2.5 。

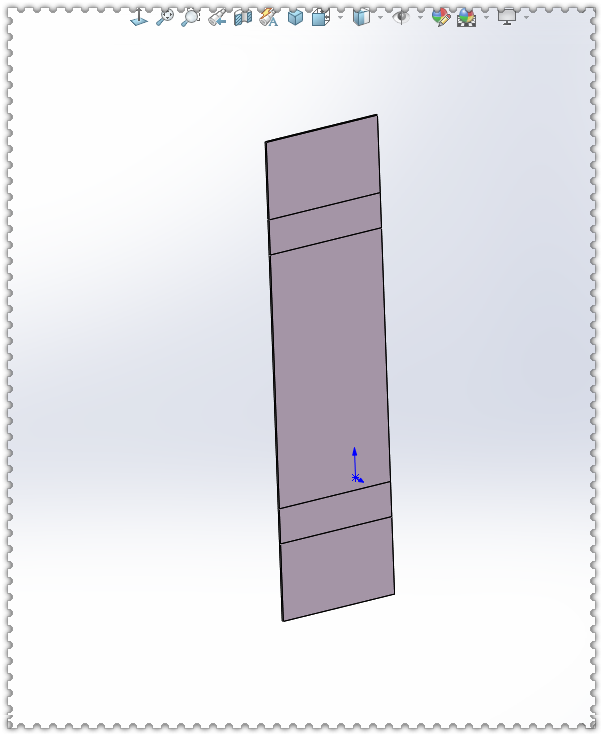

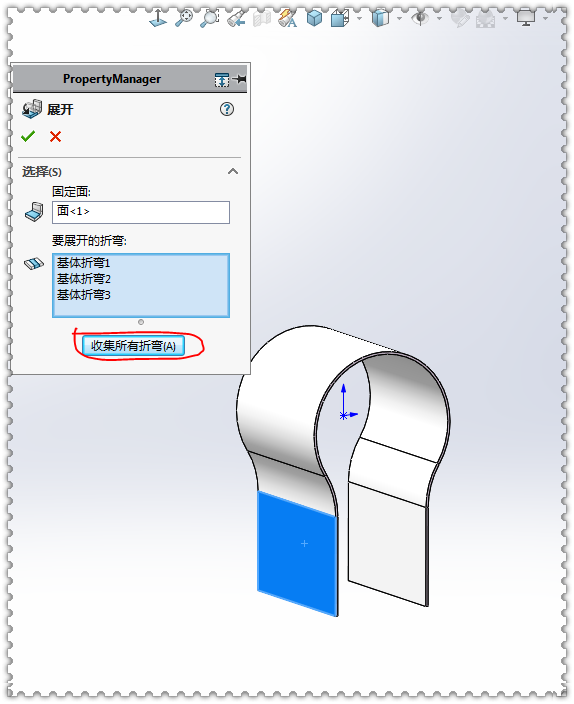

3.【展开】固定面：蓝色面 ；收集所有折弯 。

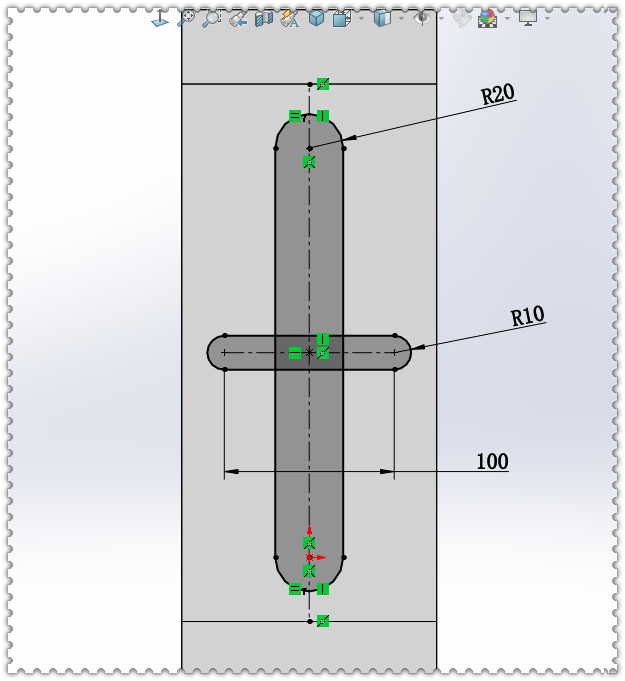

4.在钣金面上画两个直槽口。

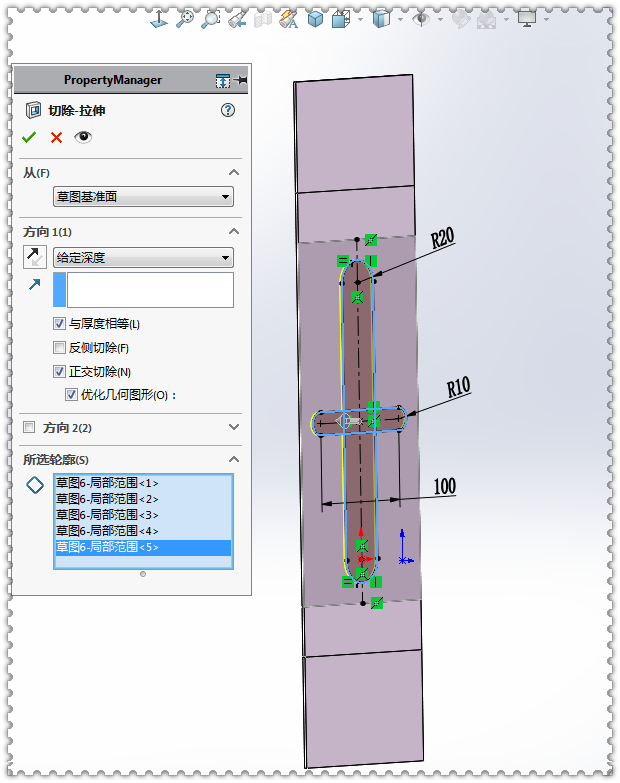

5.【拉伸切除】与厚度相等。（所选轮廓：选中要切除的区域）

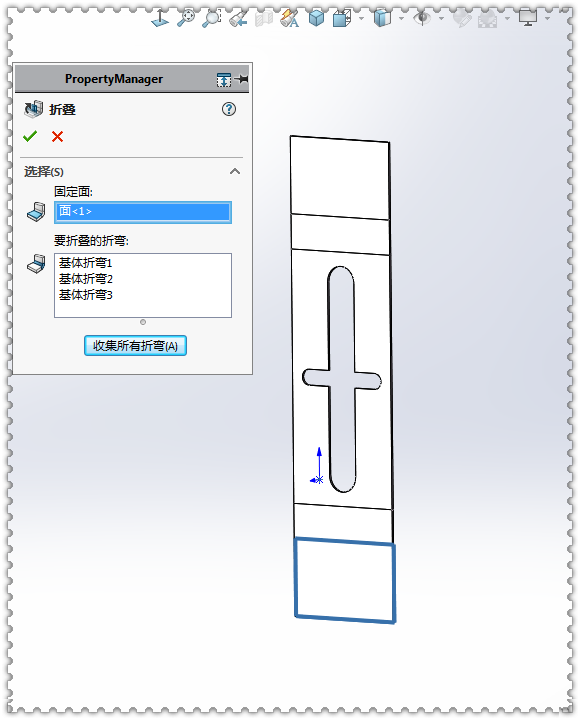

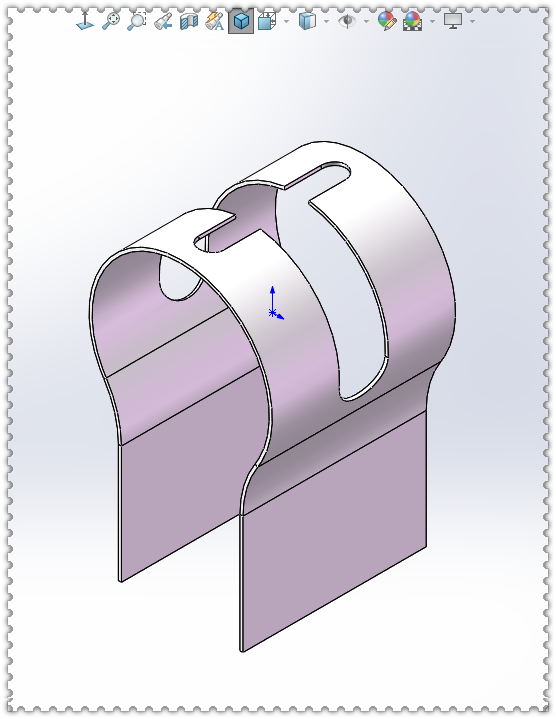

6.【折叠】固定面：蓝色面 ；收集所有折弯。

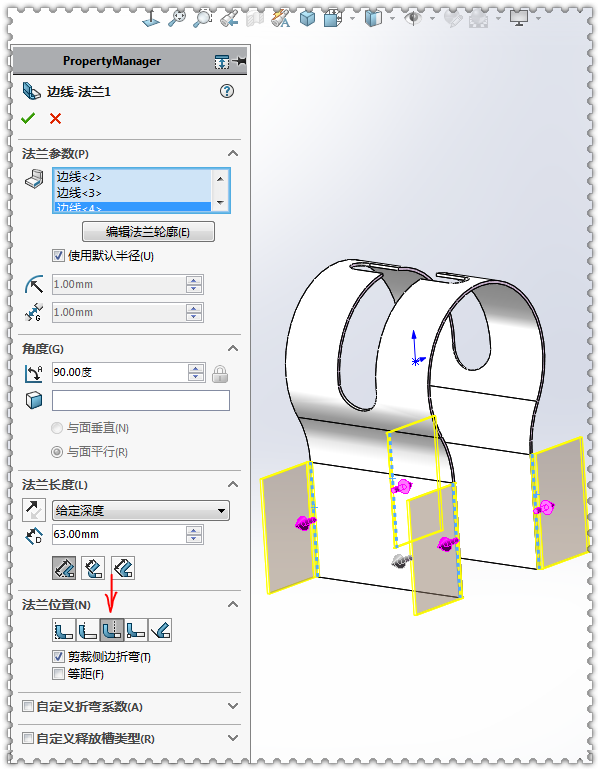

7.【边线法兰】给定深度：63 ，法兰位置：折弯在外。

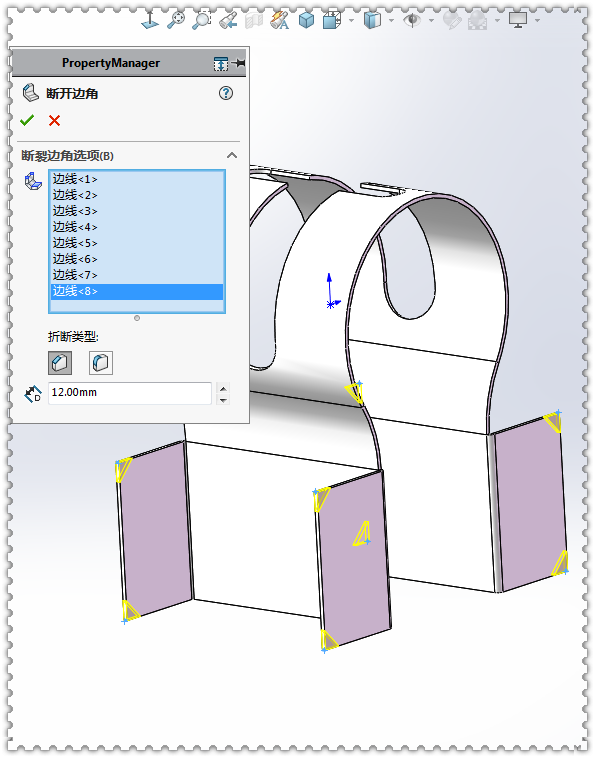

8.【断开边角】长度：12 。

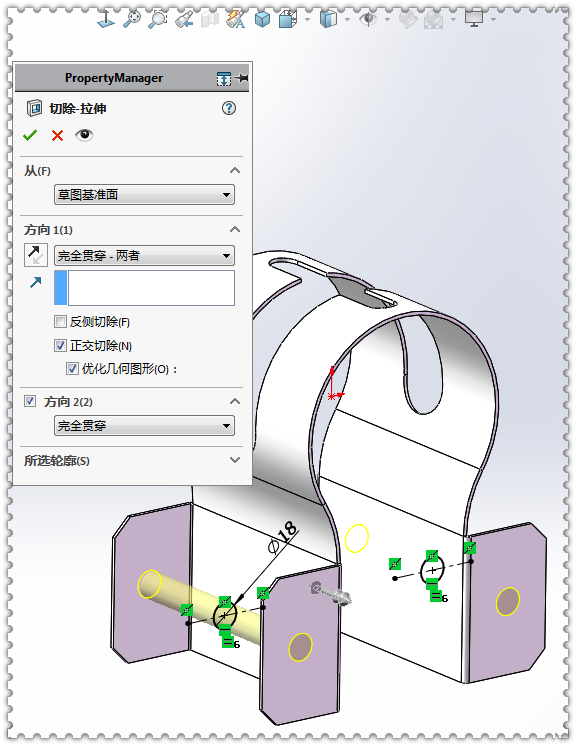

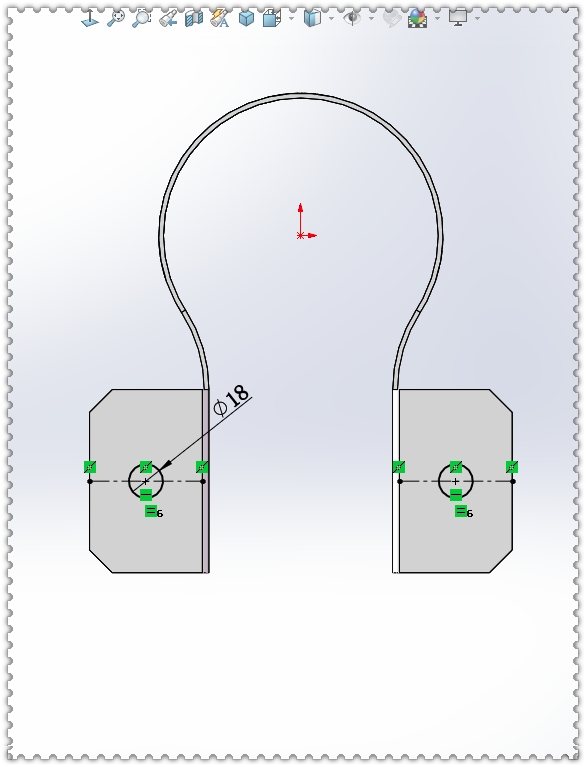

9.在【右视基准面】画圆，直径：18 。

10.【拉伸切除】完全贯穿两者。

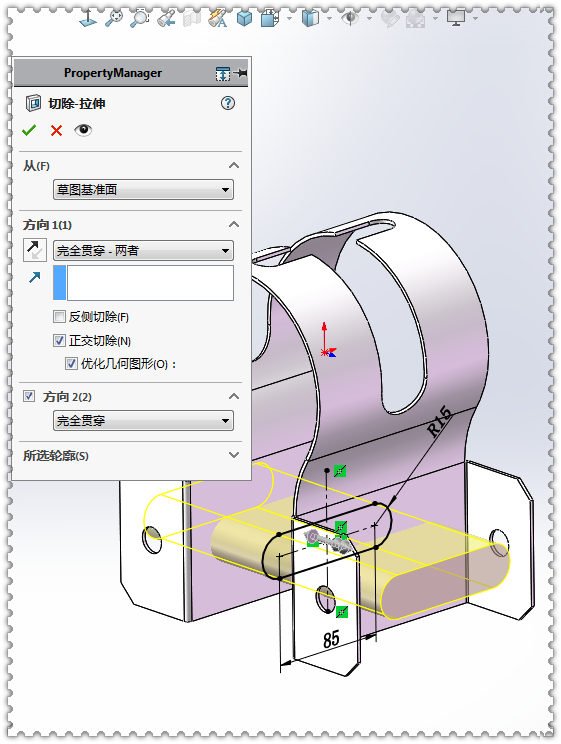

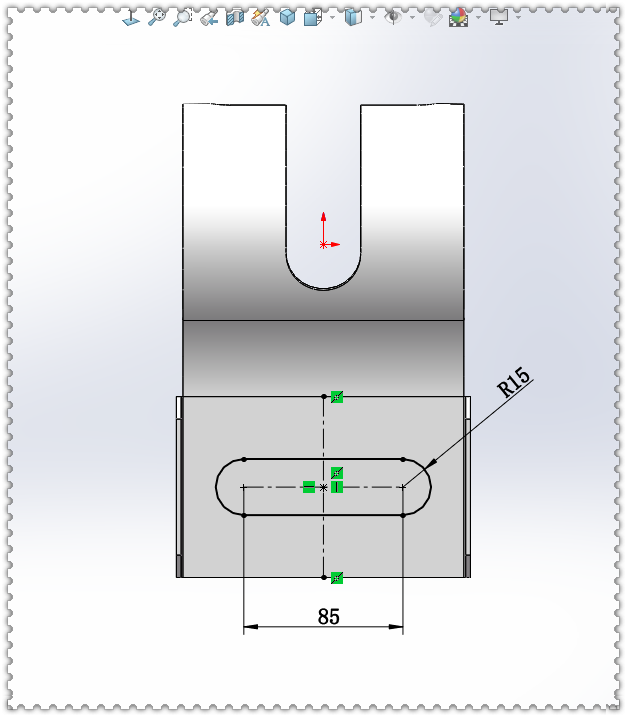

11.在【前视基准面】画直槽口。

12.【拉伸切除】完全贯穿两者。

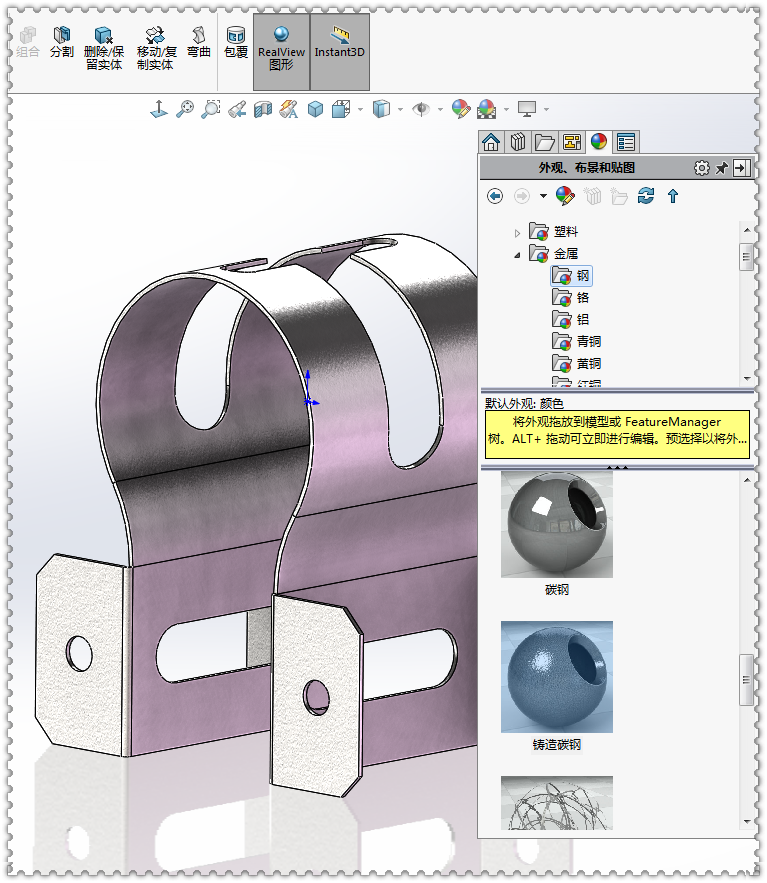

13.添加外观：金属——钢——铸造碳钢。

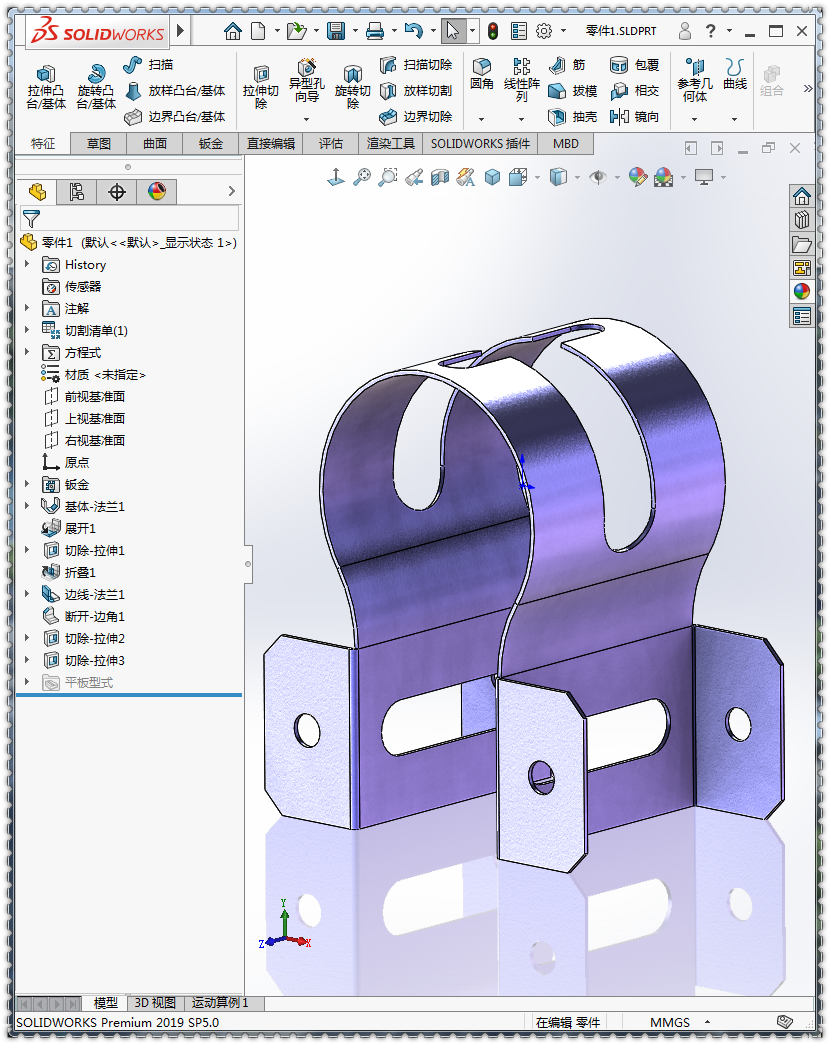

14.完成。

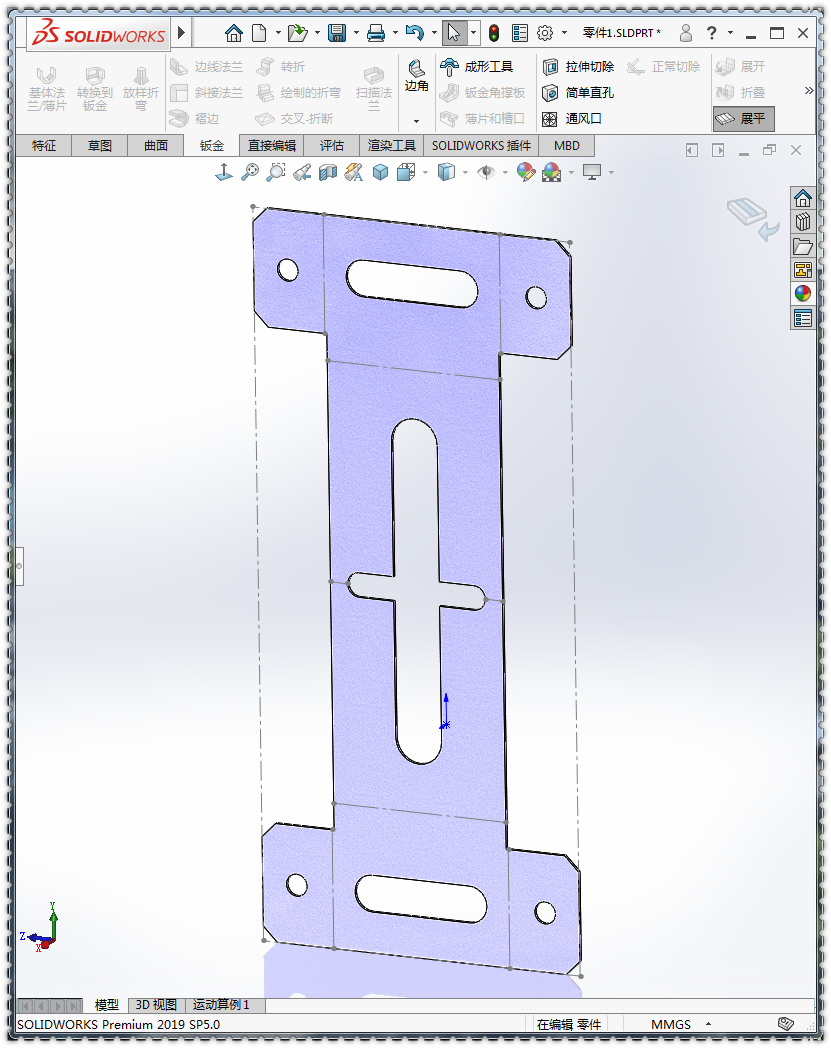

14-1.展平。

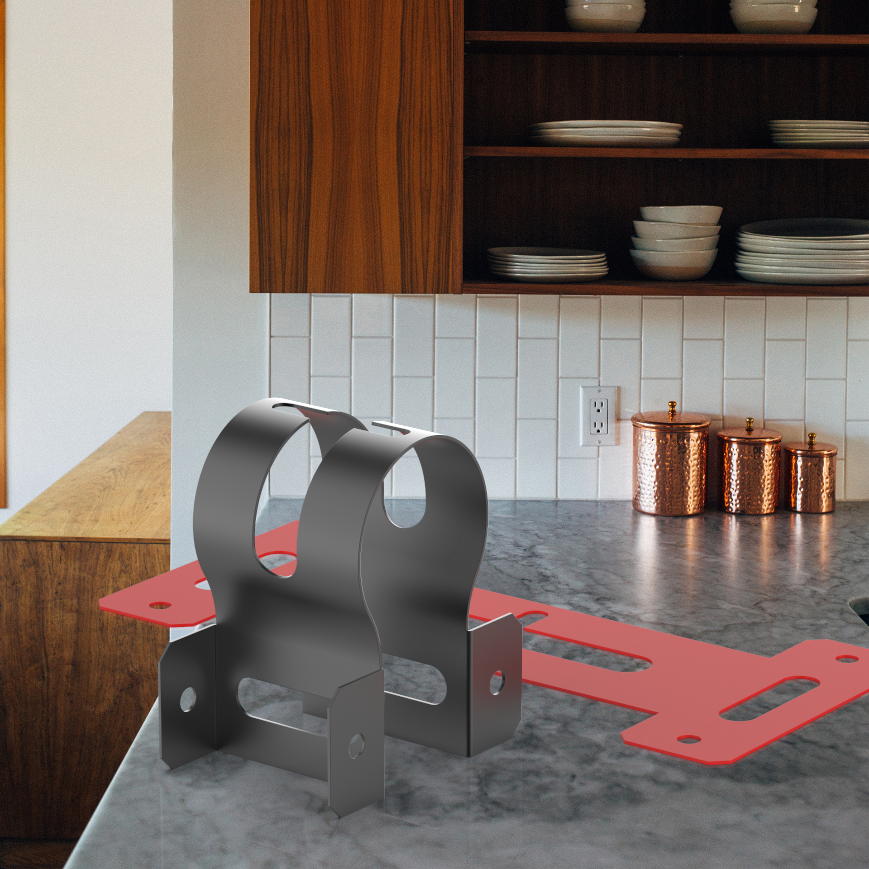

15.用KeyShot简单渲染一下：
