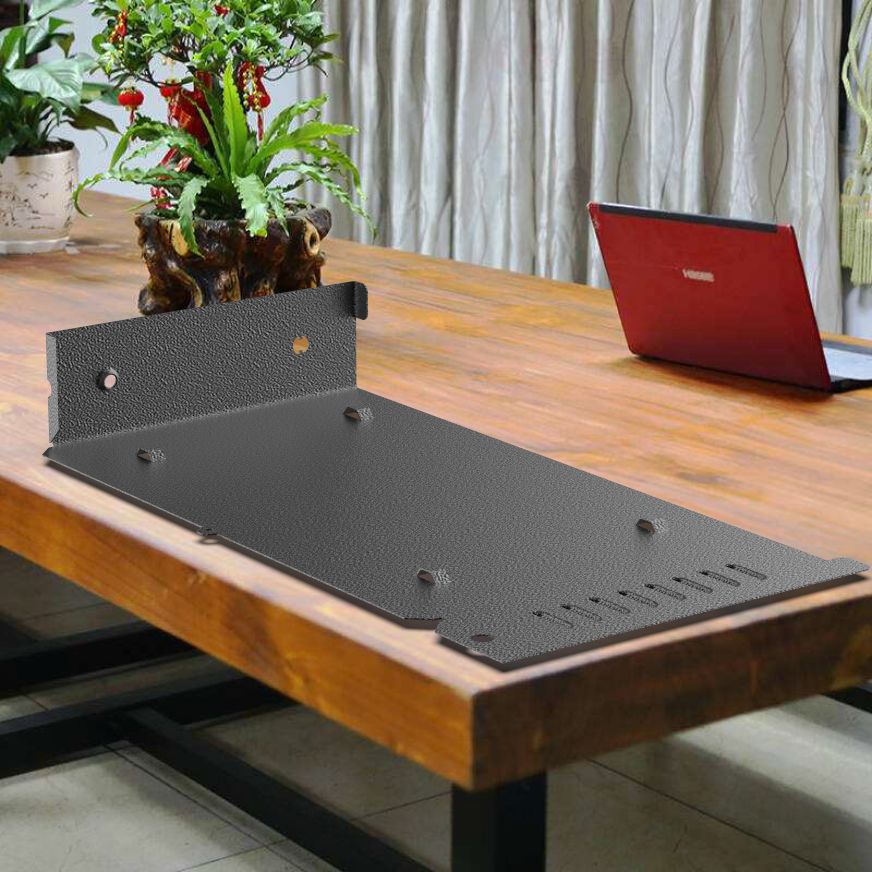

此图用SolidWorks2019版建模，用KeyShot 9.0 渲染（上面两张图） 。SW原文件在今日文件夹里。
建模过程

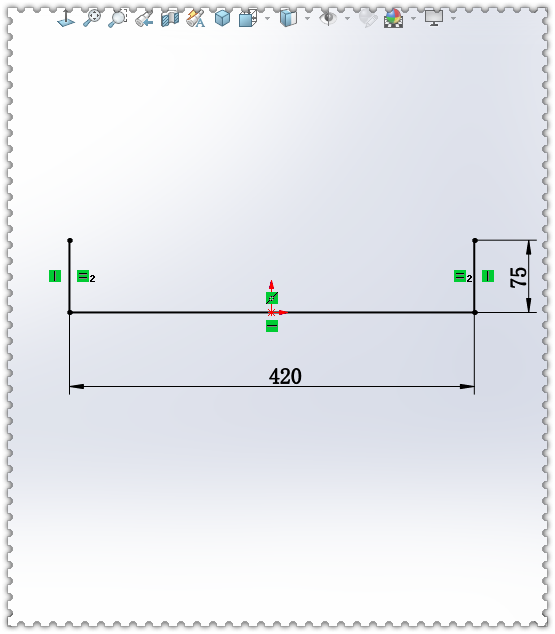

1.在前视基准面画草图。

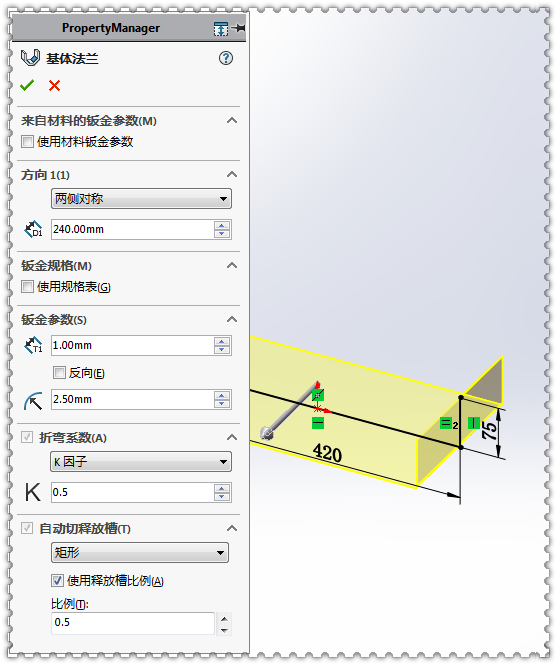

2.基体法兰，两侧对称：240 ，厚度：1 ，半径：2.5 。

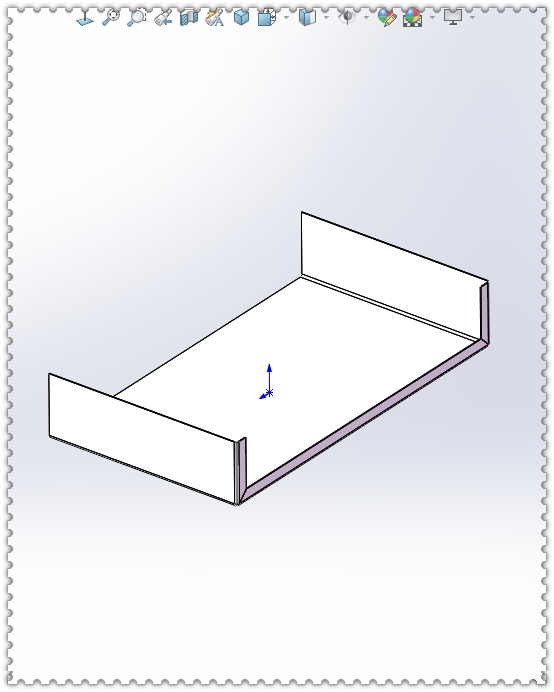

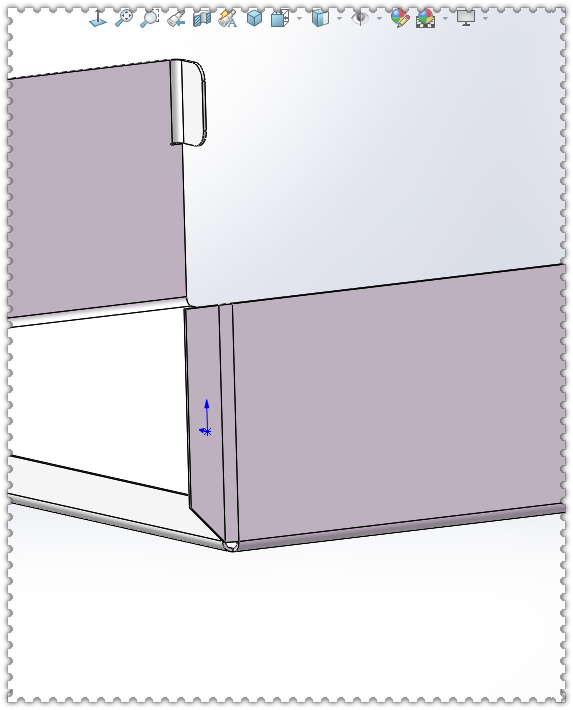

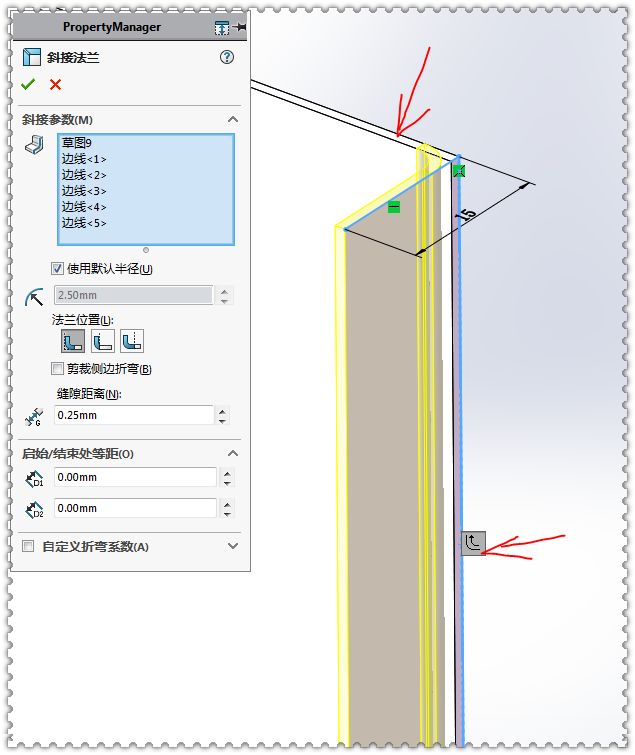

3.斜接法兰，选择基准面——点钣金顶面：画一根直线，退出草绘。选其他边线。

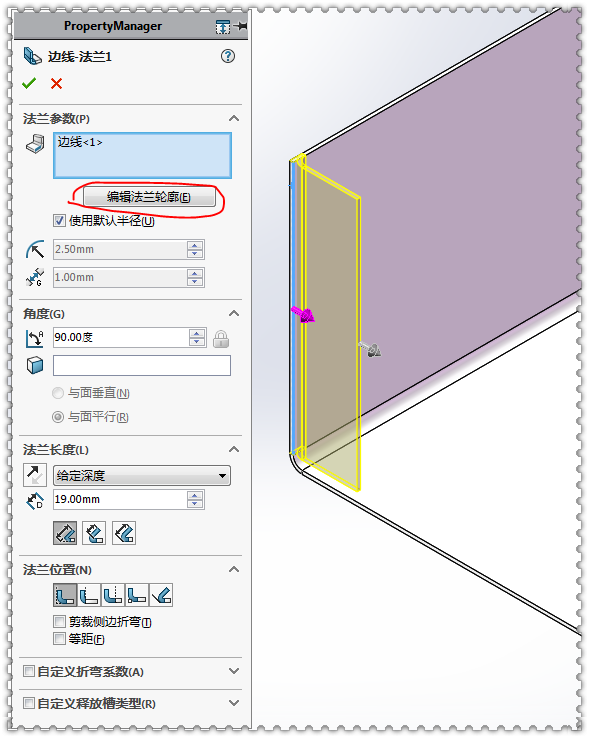

4.边线法兰，选中蓝色边线——点编辑轮廓。

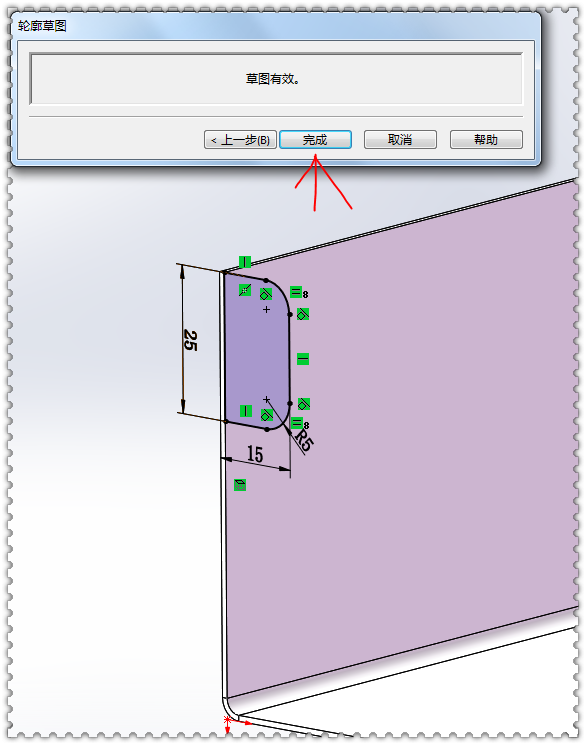

4-1.修改草图——完成。

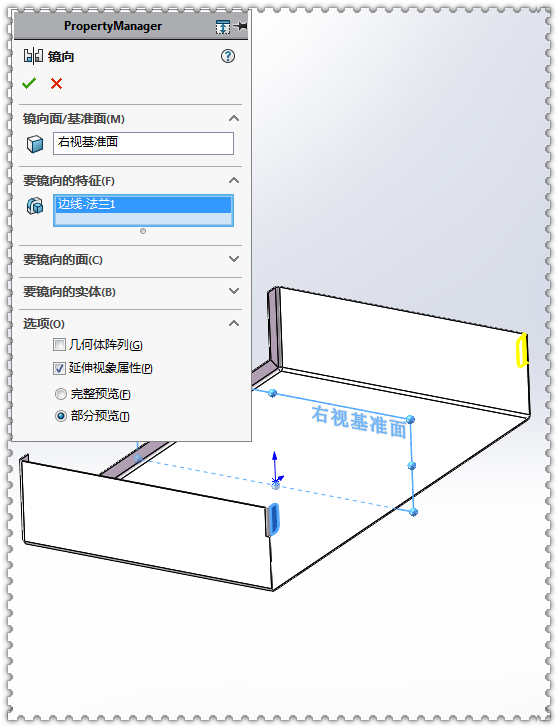

5.镜像。
6.在斜接法兰上画圆。

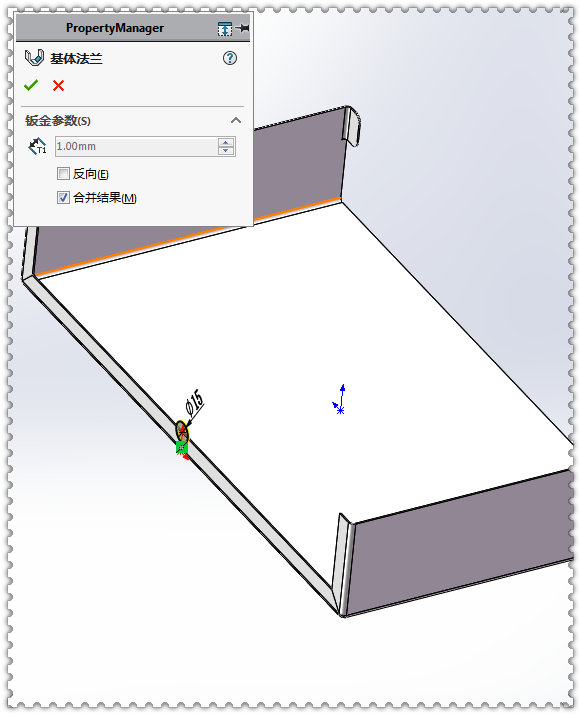

7.基体法兰。

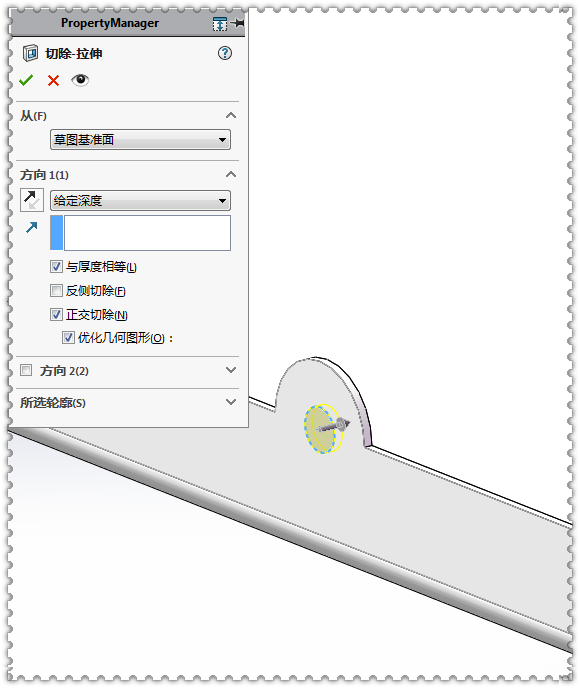

8.拉伸切除一个直径：5的孔。

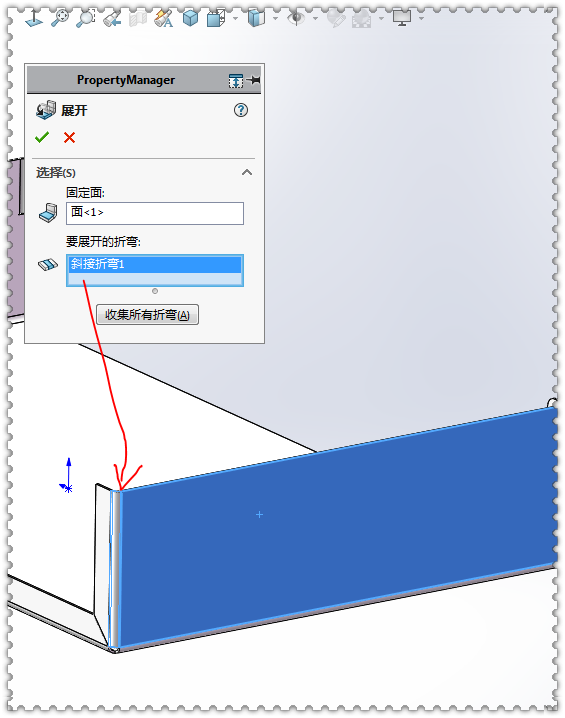

9.展开，固定面：蓝色面 ；要展开的折弯：左侧圆角。
9-1.展开有的样子。

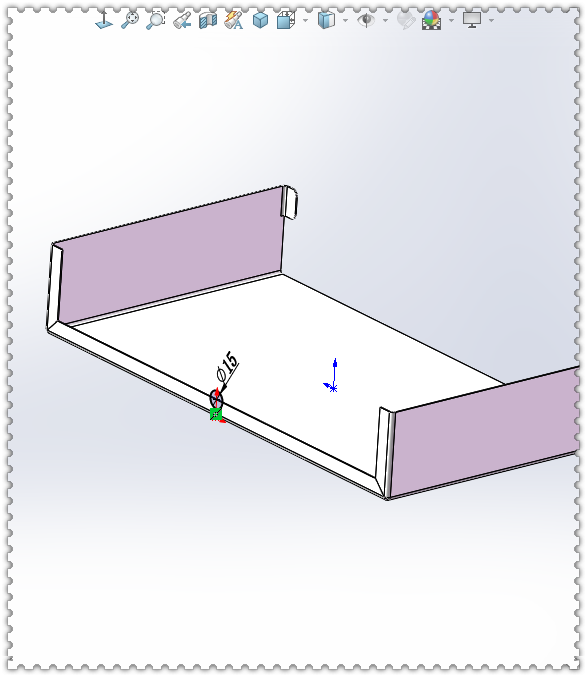

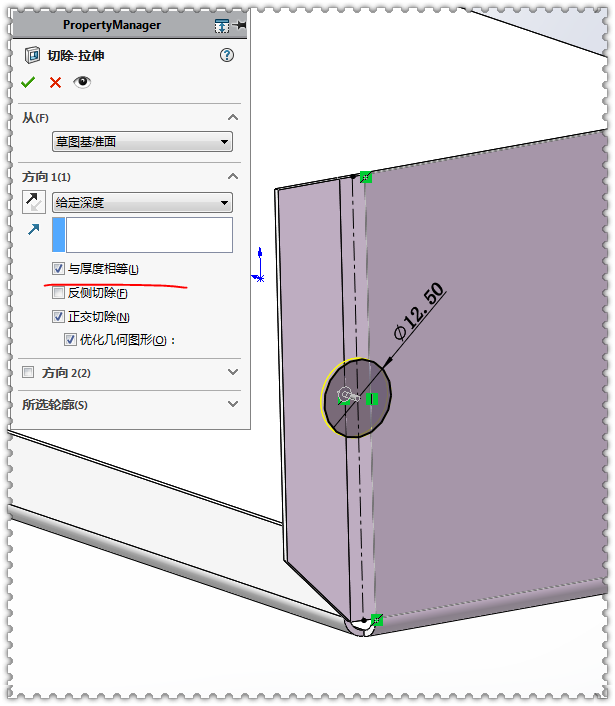

10.在展开后的面上画圆，拉伸切除。

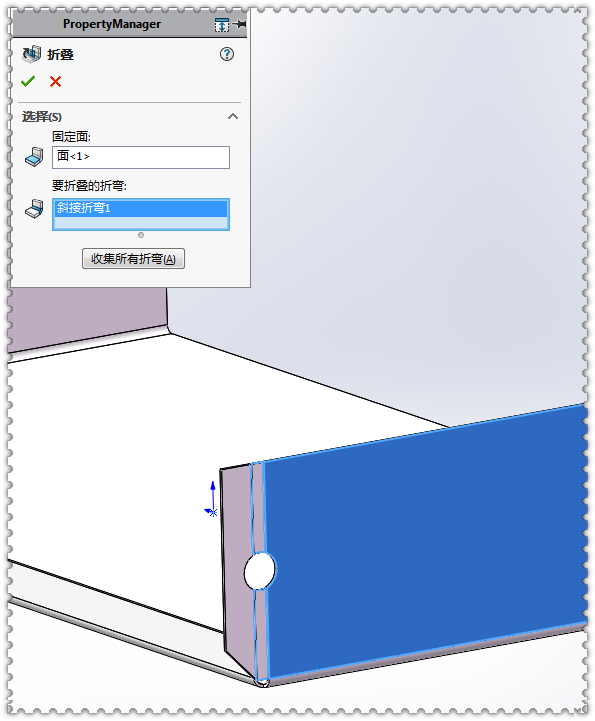

11.折叠。

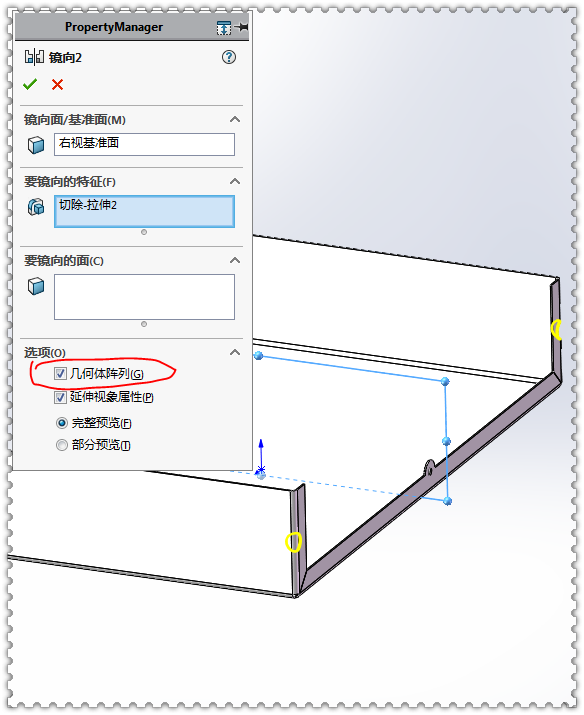

12.镜像拉伸切除——几何体阵列打钩。

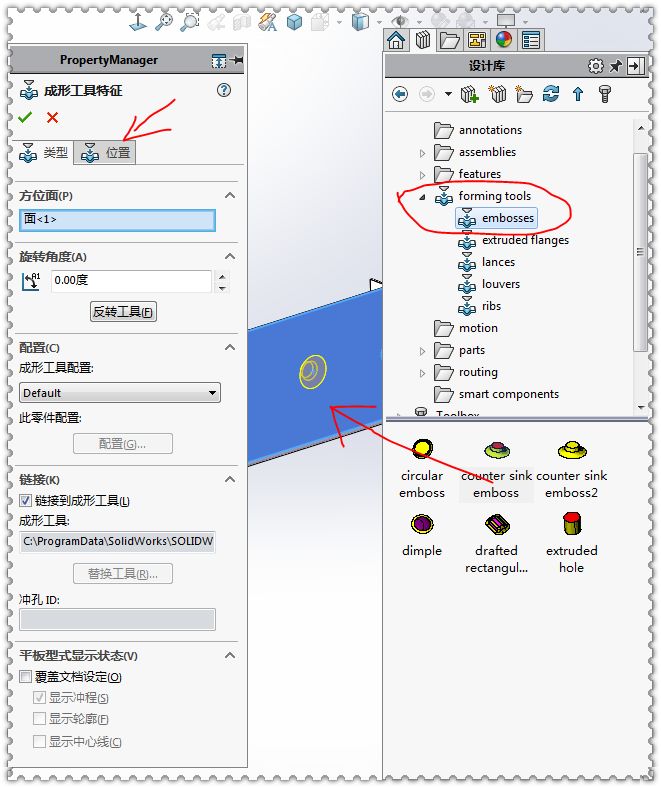

13.在右侧设计库里找到成形工具：forming tools 。把成形工具：counter sink emboss 拖到钣金面上。

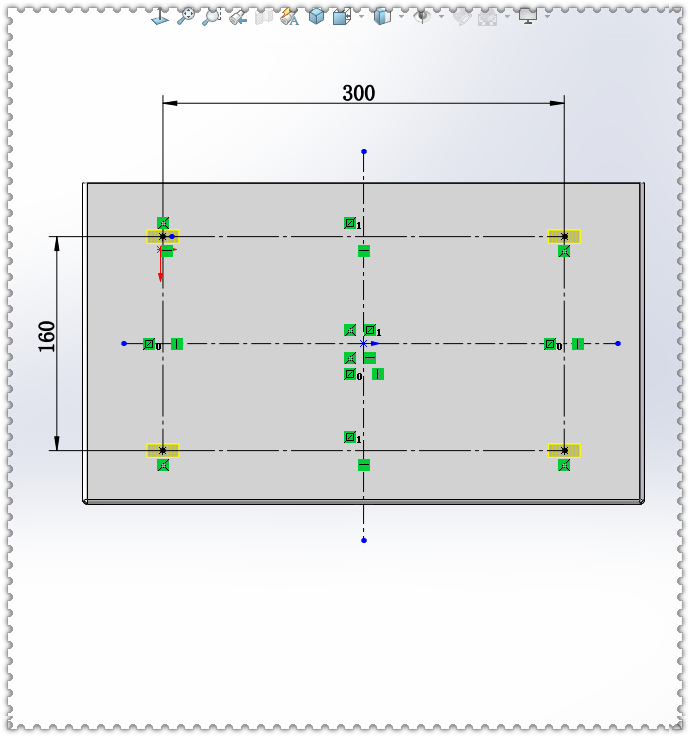

13-1.位置，用尺寸或辅助线定位。

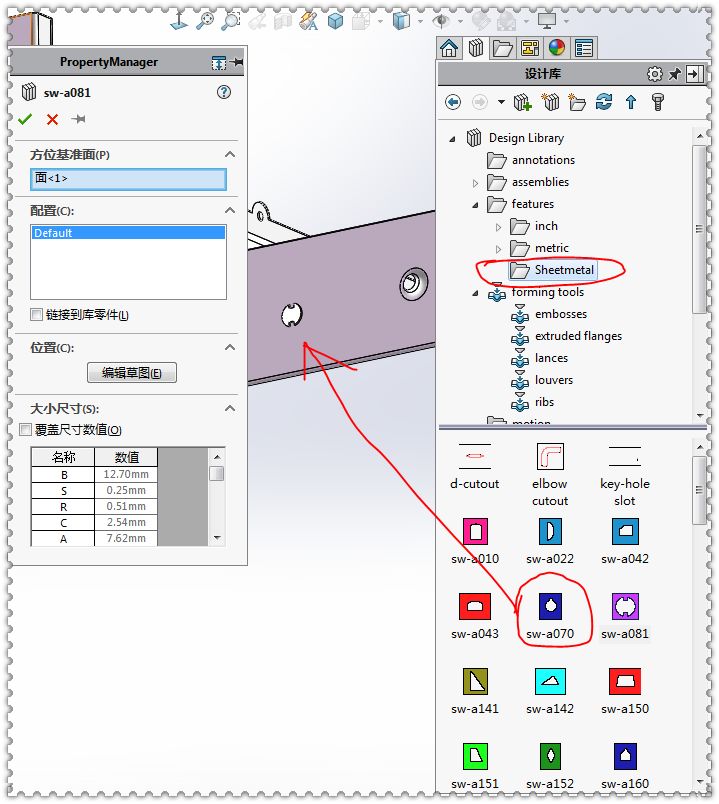

14.在设计库里找到特征库：features ，把特征拖到钣金面上。

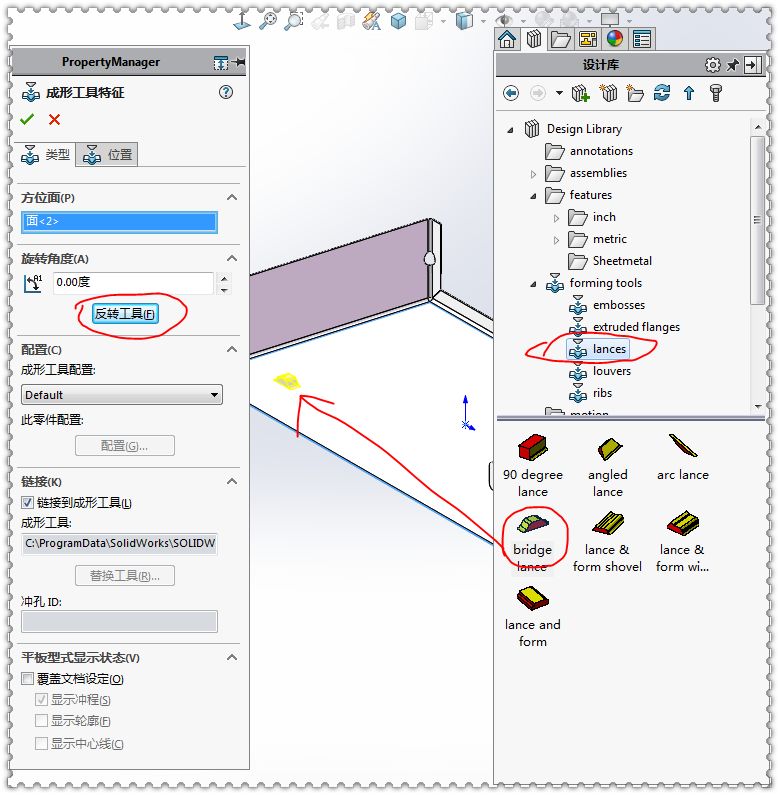

15.把成形工具桥式切口：bridge lance 拖到底面上，点反转工具，调整方向。

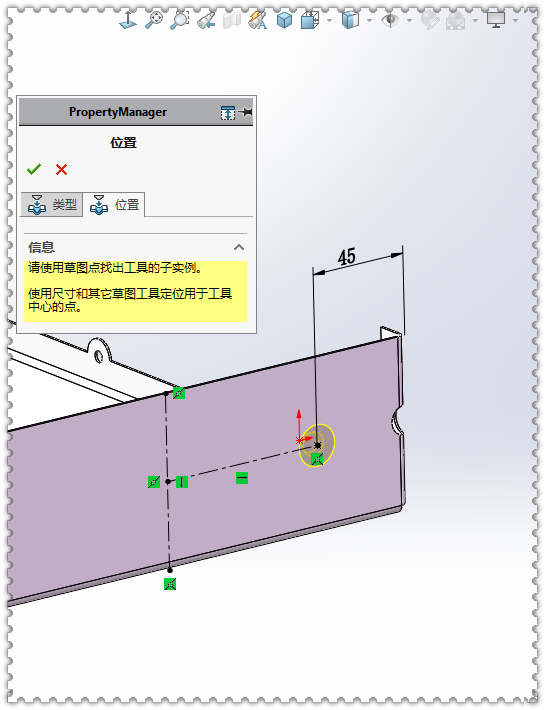

15-1.点位置，给成形工具定位。

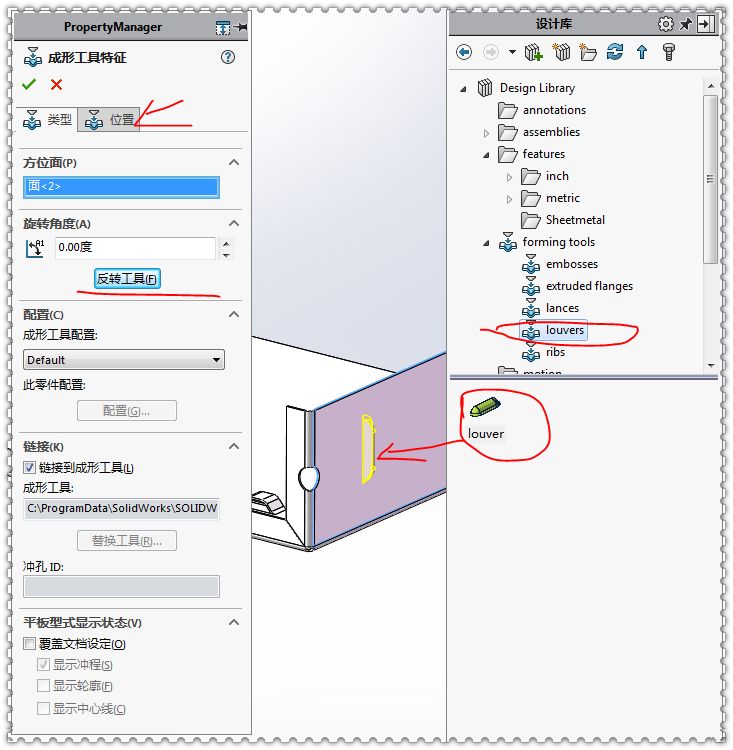

16.把散热孔成形工具：louver ，拖到侧面，用旋转角度和反转工具调整方向。

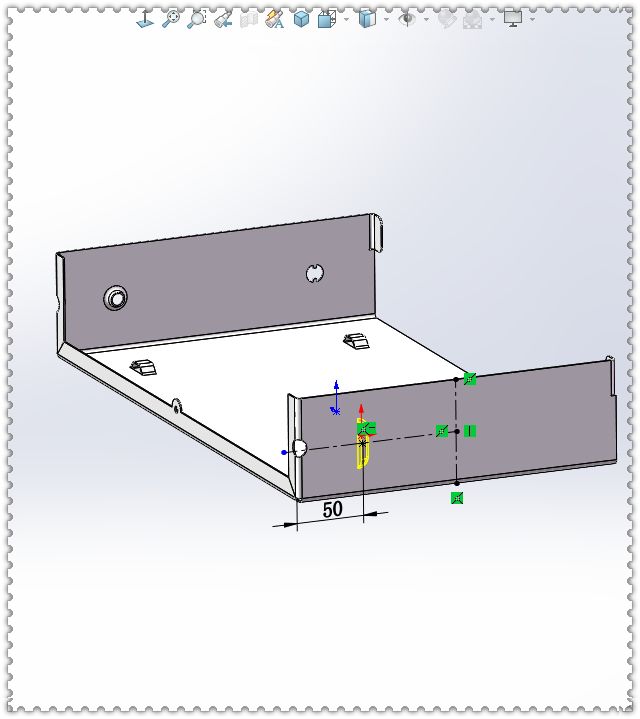

16-1.位置——标注。

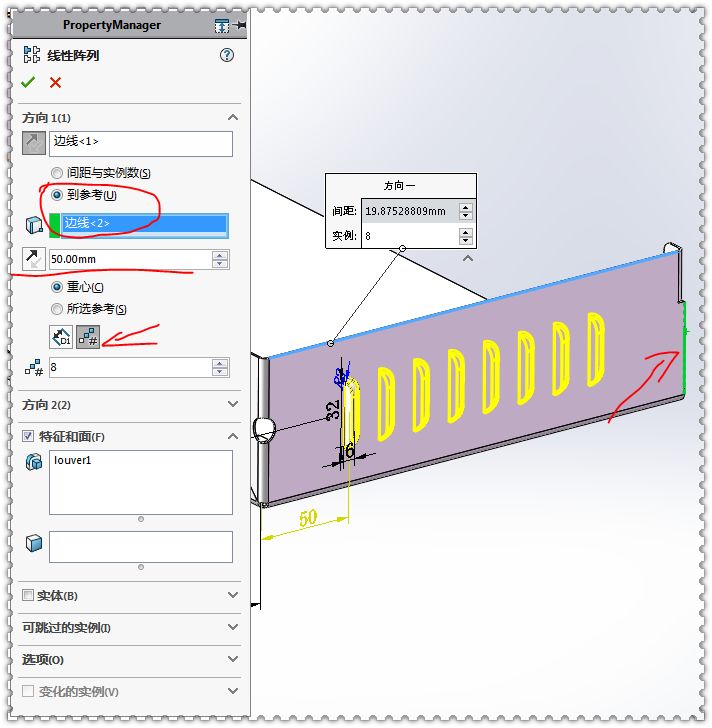

17.线性阵列，参考到右侧边线，距离右侧边线：50 ，阵列数量：8个 。

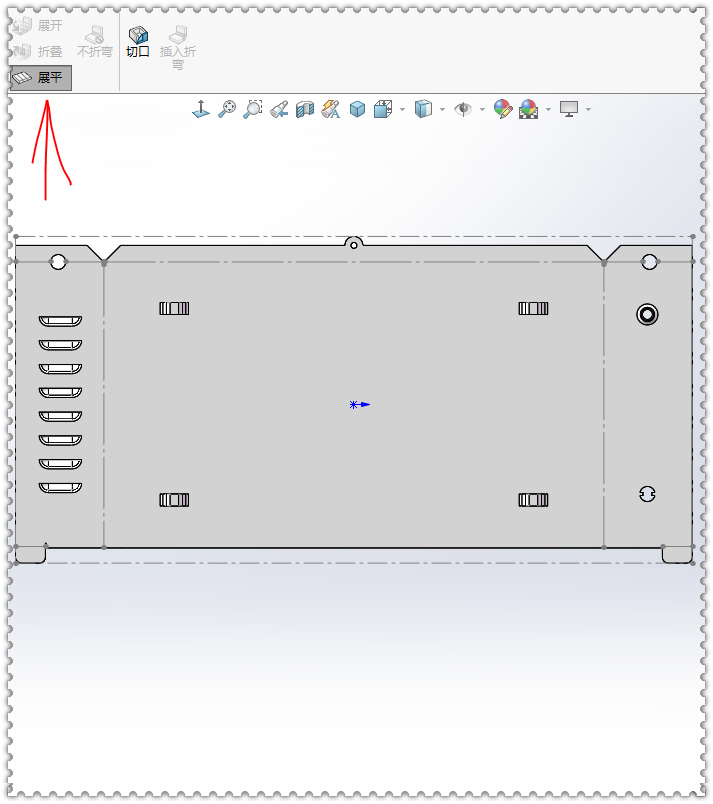

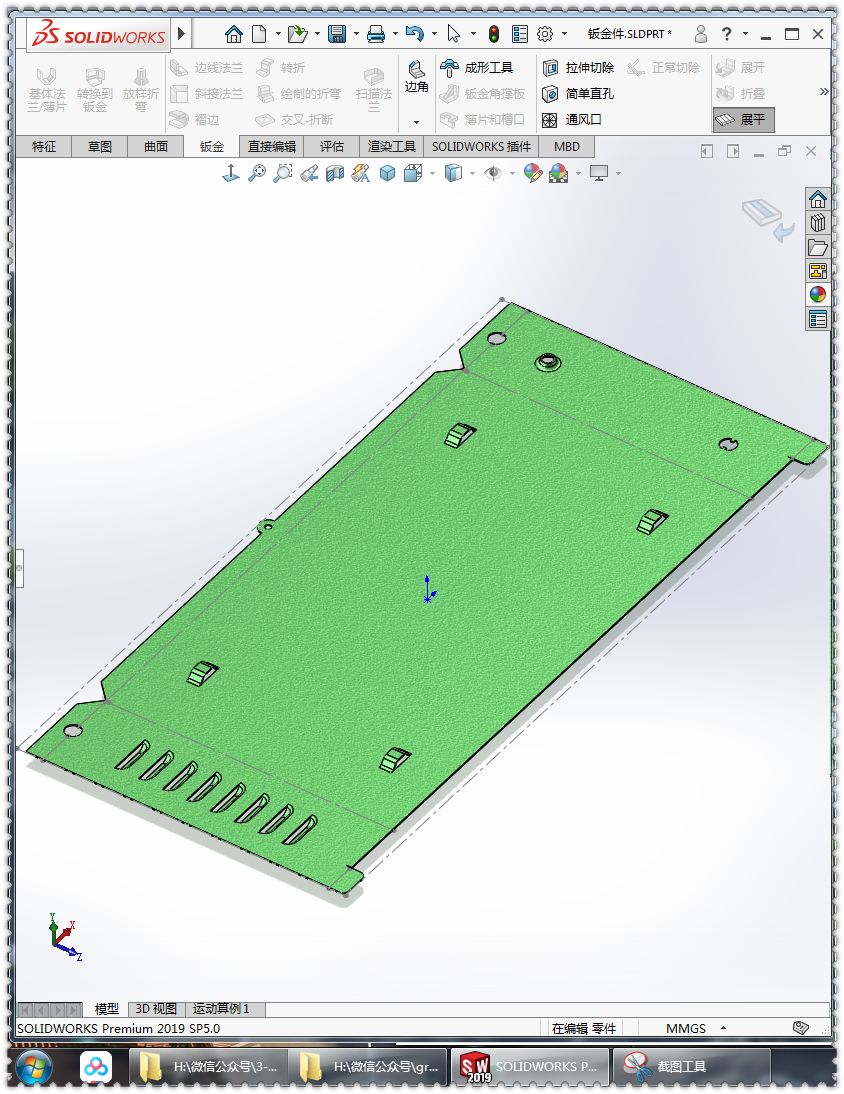

18.展平。

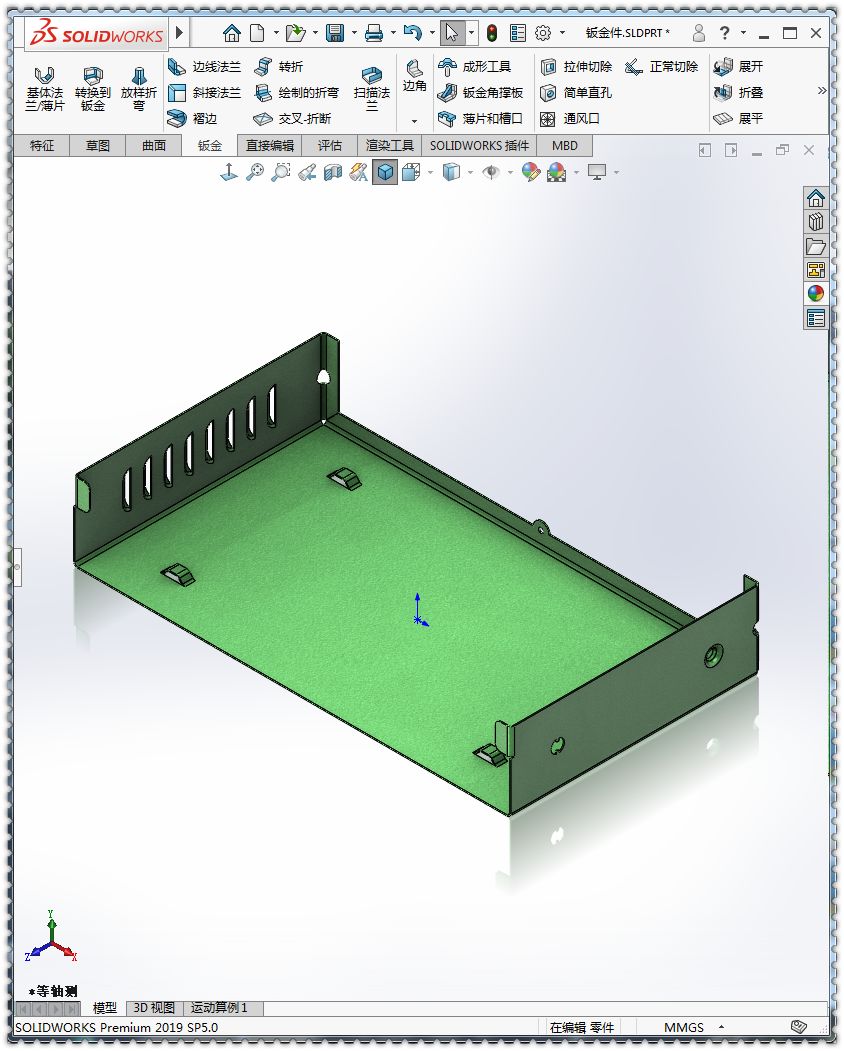

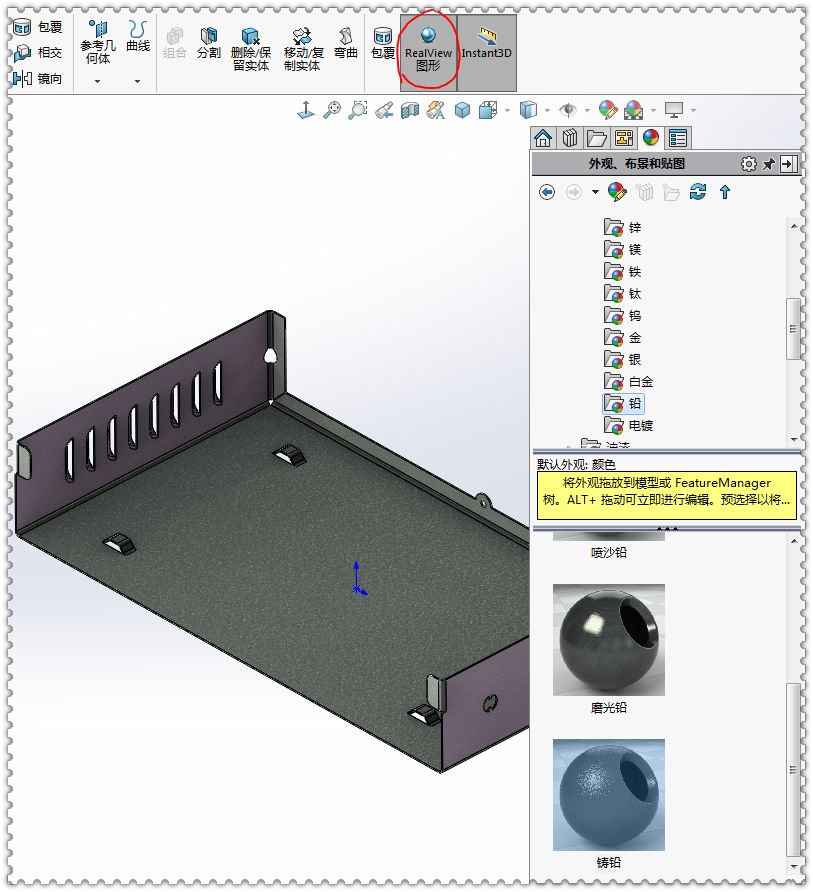

19.添加外观，下面三张图是开启：RealView图形的效果。
20.完成。
