用SolidWorks绘制一把雨伞，用的都是些最基础的工具

建模过程

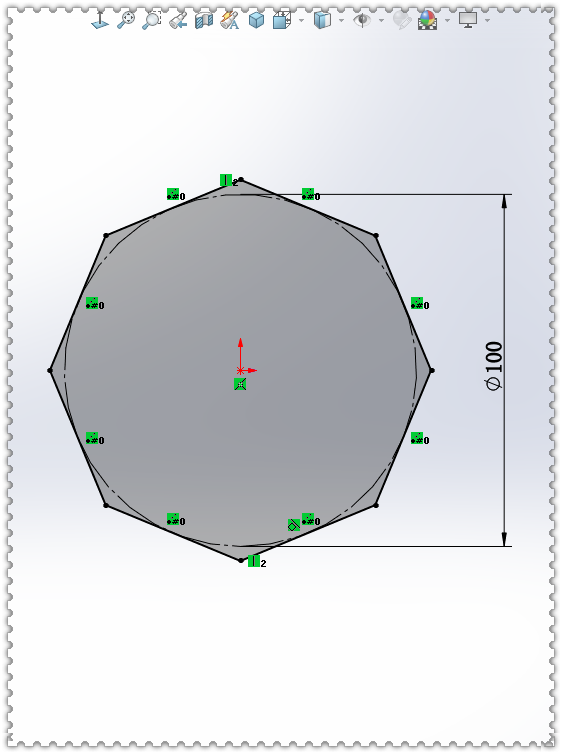

1.在【上视基准面】画一个八边形。

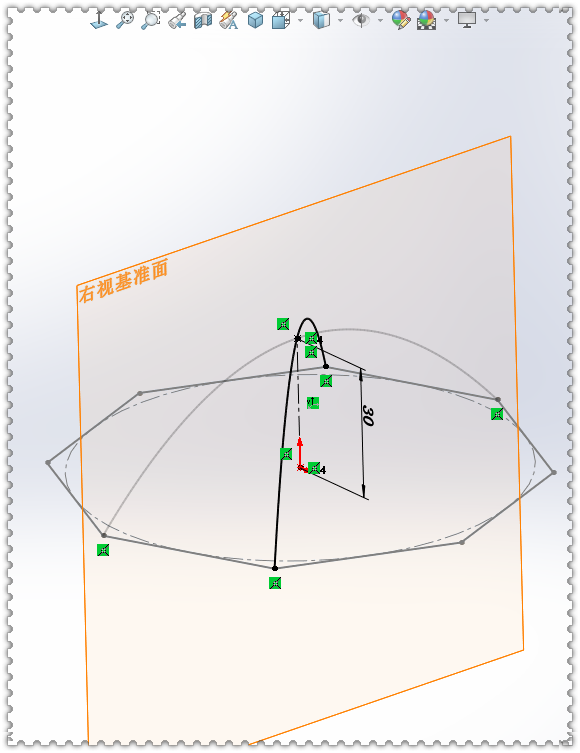

2.进入3D草绘，先画一根竖线：30 ，再画两根样条曲线。

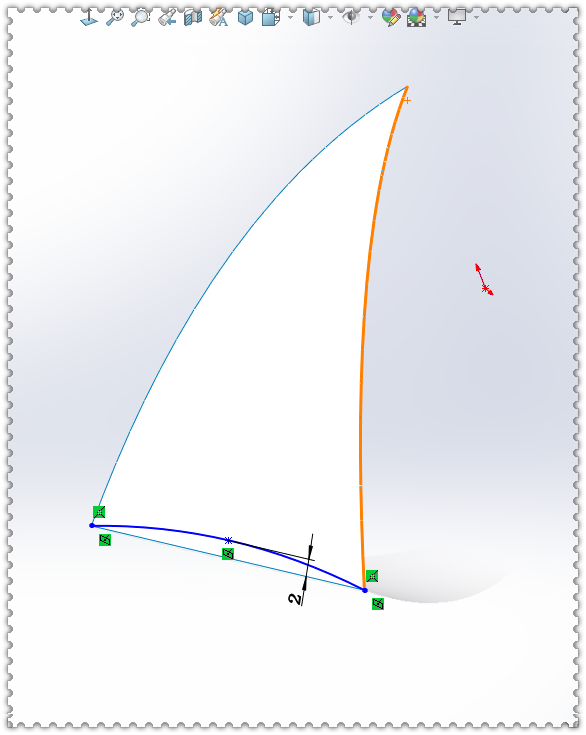

2-1.剪裁样条曲线。

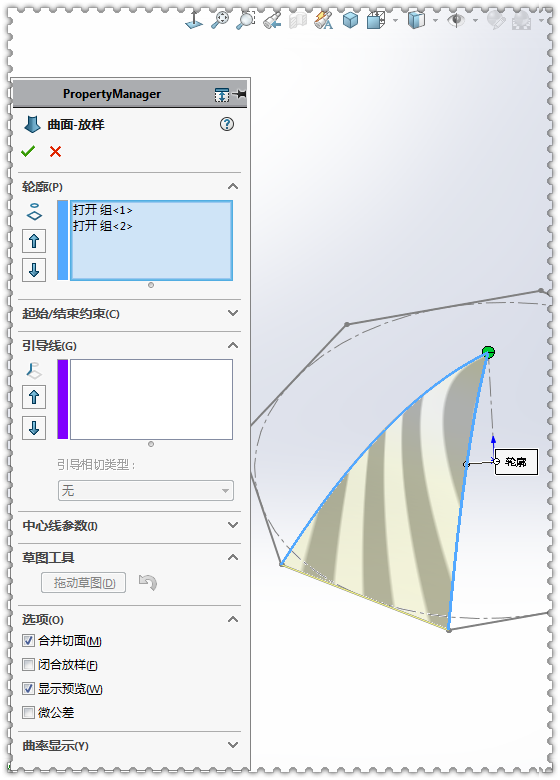

3.【曲面放样】轮廓：两根样条曲线。

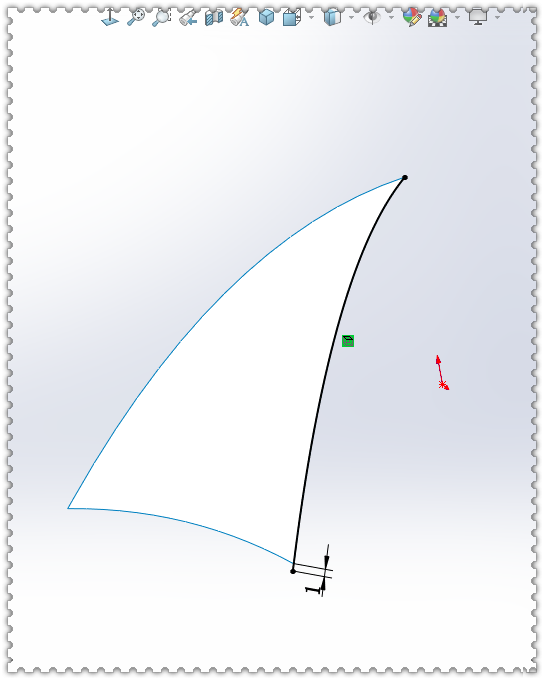

4.还是画3D草图，画一根【曲面上的样条曲线】 。

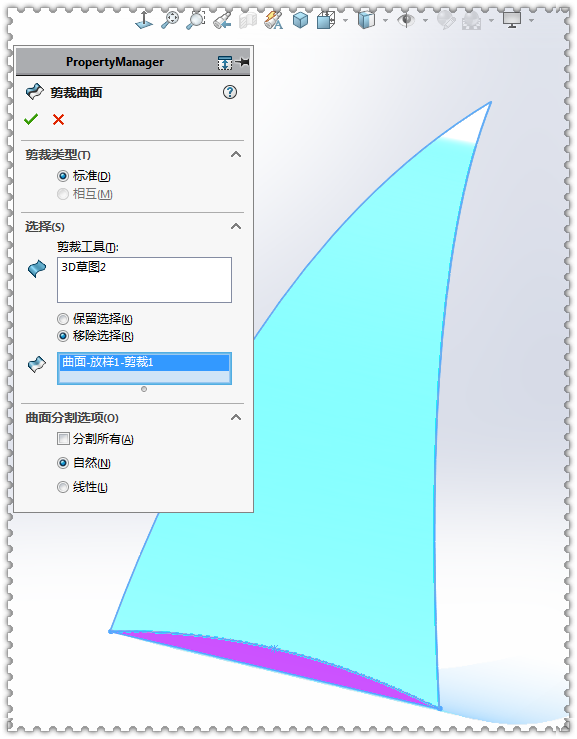

5.【剪裁曲面】剪裁类型：标准 ，移除选择：紫色部分。

6.再画3D草图，转换实体引用边线，底部拉长一点。

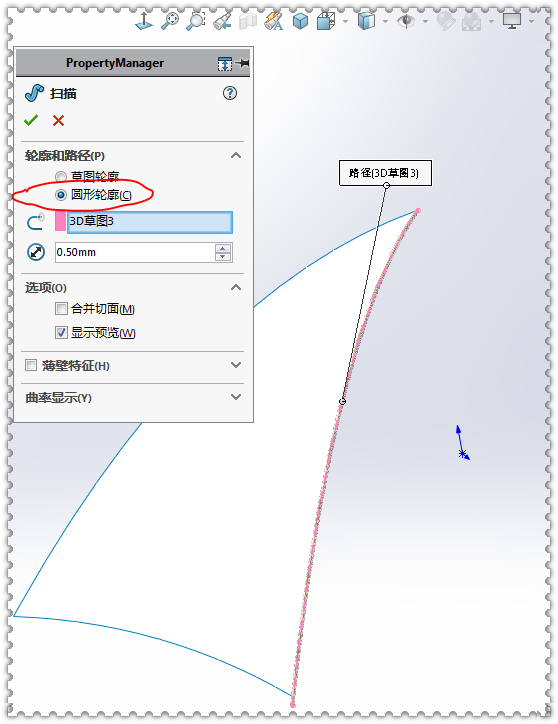

7.【扫描】圆形轮廓，直径：0.5 。

8.【圆顶】。

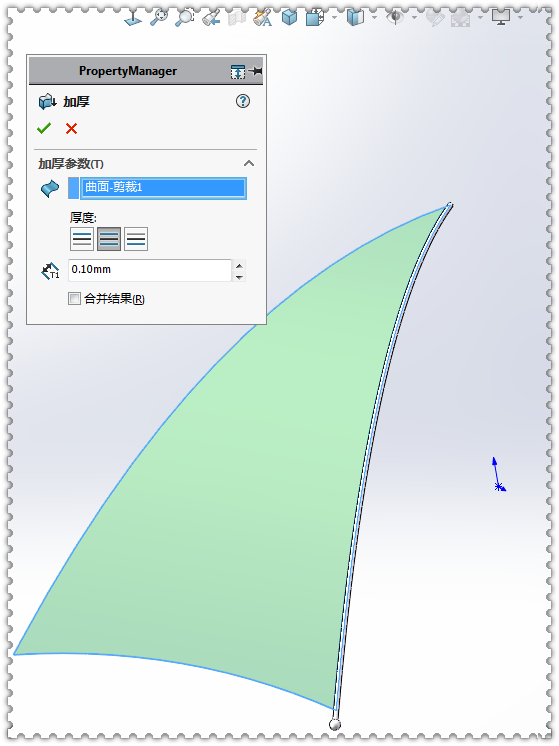

9.【加厚】0.1 ，不合并结果。

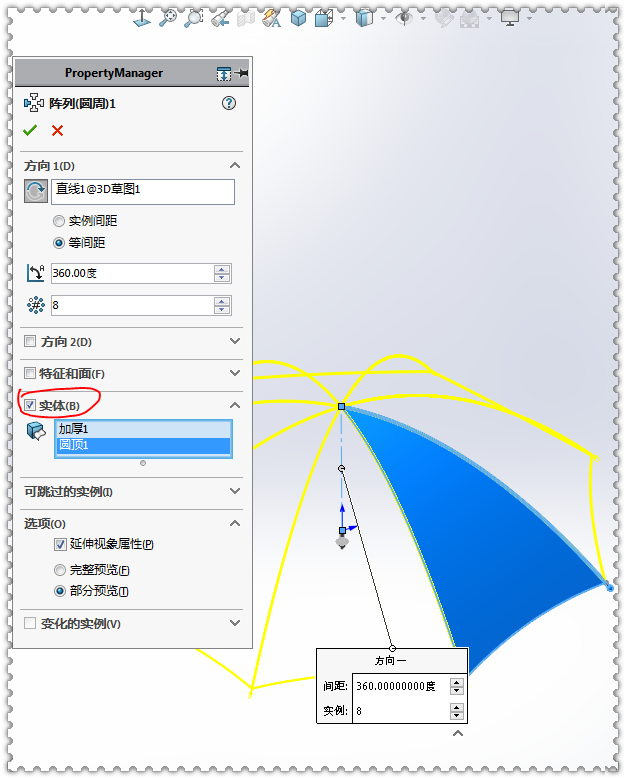

10.【圆周阵列-实体】8个。（阵列轴是第一个3D草图的竖线）

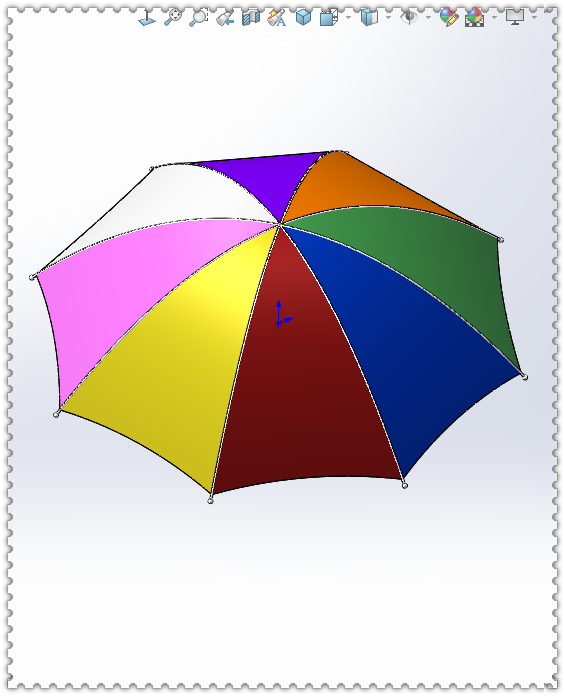

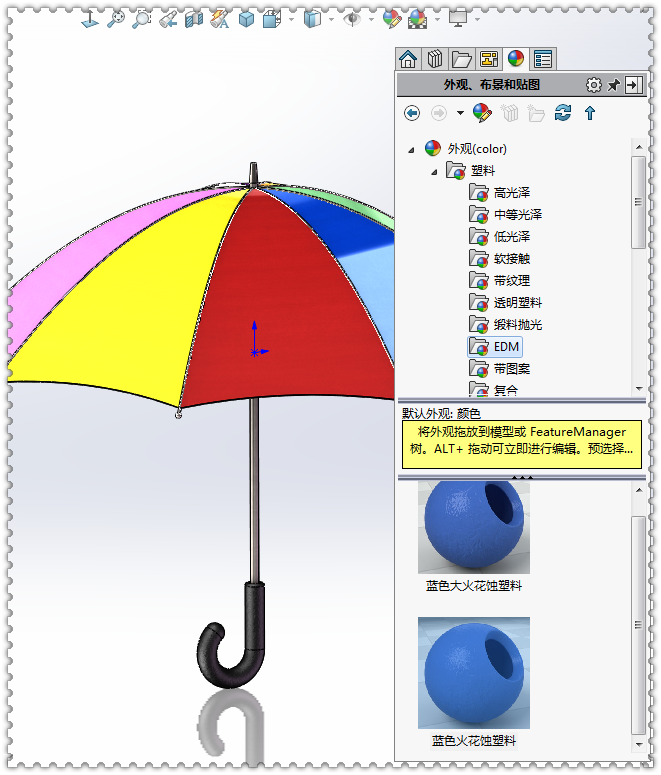

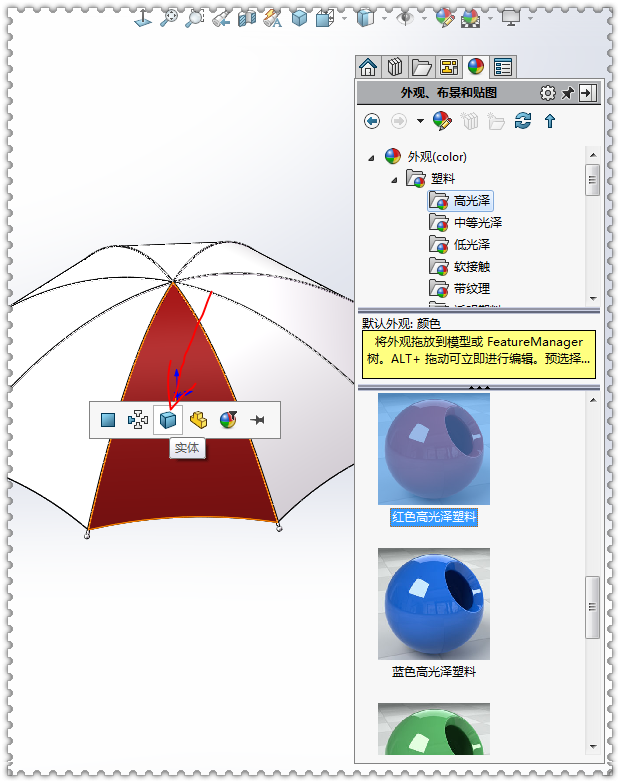

11.给实体添加外观：把外观拖到图形上的时候会出现提示，选择：实体。

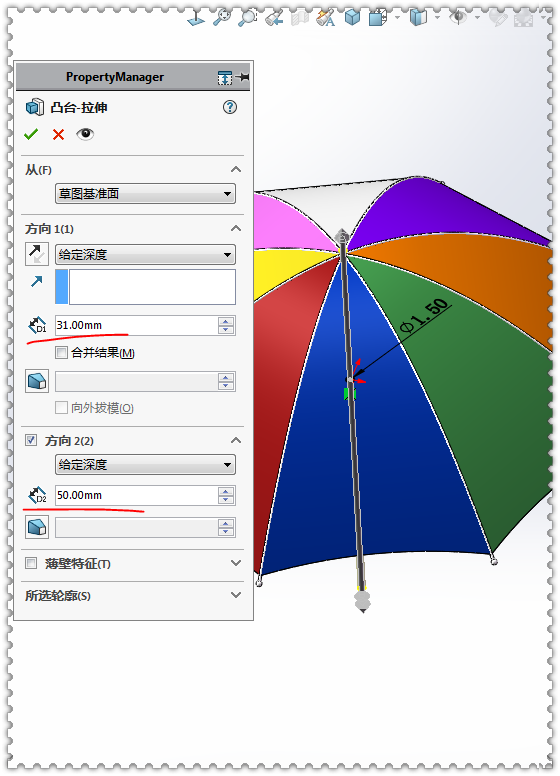

12.在【上视面】画一个圆，直径：1.5 。【拉伸凸台】方向一:31 ；方向二：50 。（不合并结果）

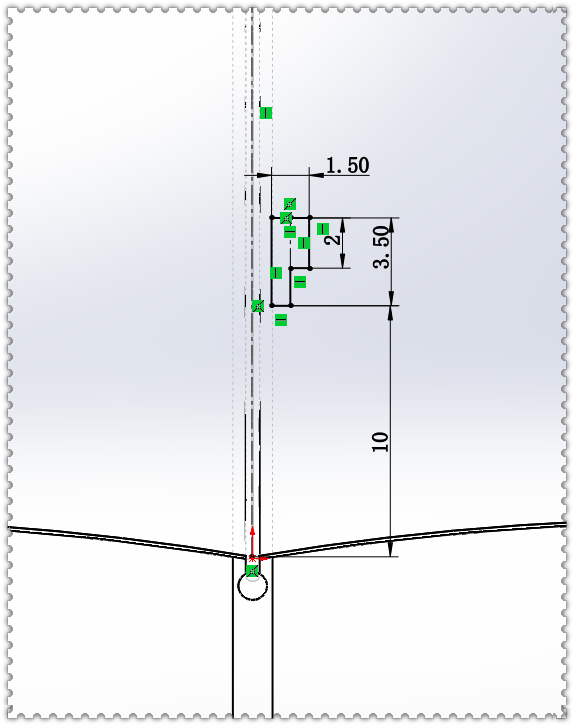

13.在圆柱体顶面草绘，转换实体引用，【拉伸凸台】高度：3.5 ，拔模角度：4度。

14.在【前视面】画草图。

15.【扫描】直径：3.5 ，不合并结果。

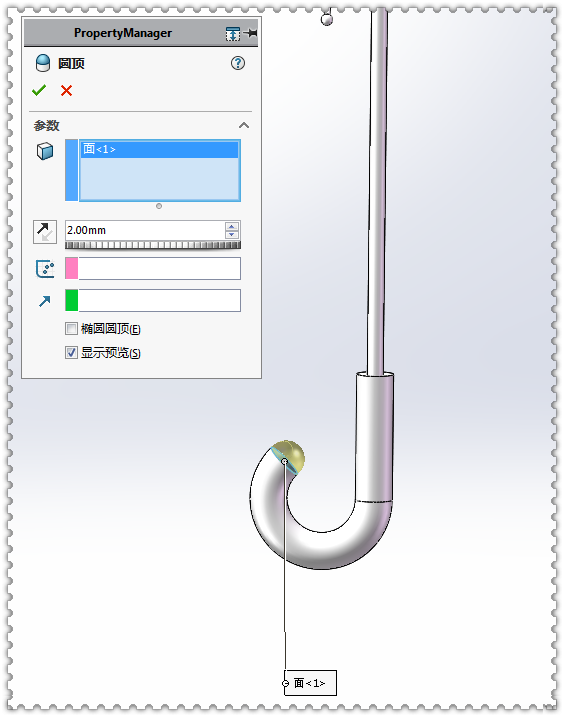

16.【圆顶】。

17.在【前视面】画草图。

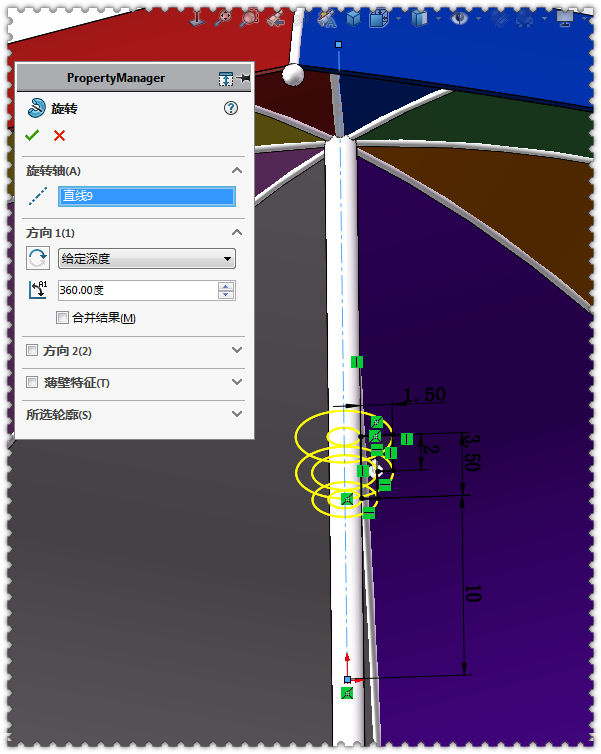

18.【旋转】。

19.在【右视面】画一根斜线。

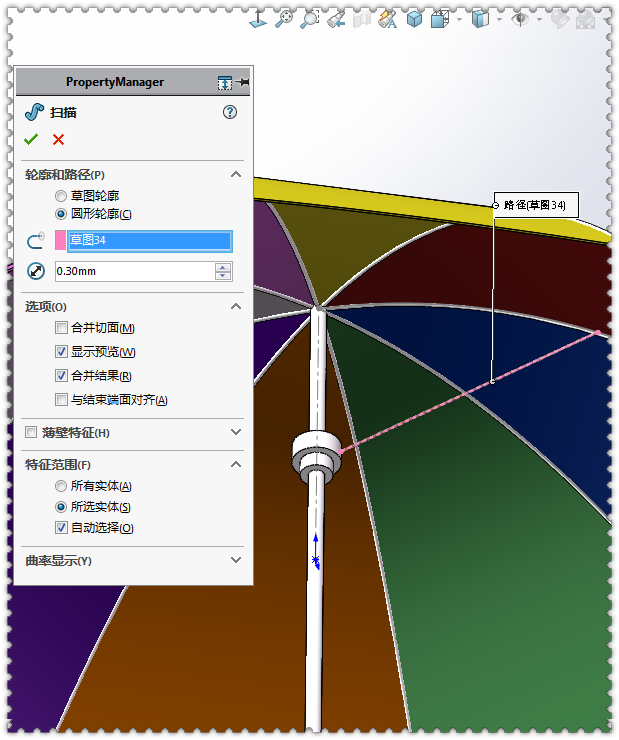

20.【扫描】直径：0.3 。

21.【圆周阵列】8个特征。

22.给把手添加外观。

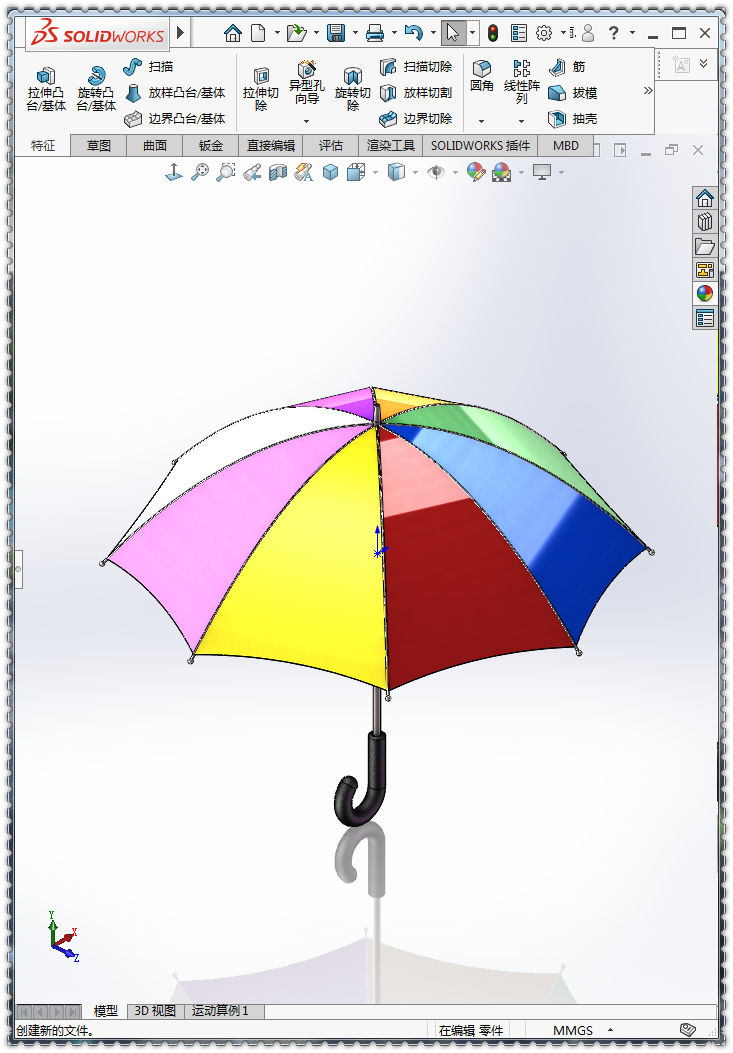

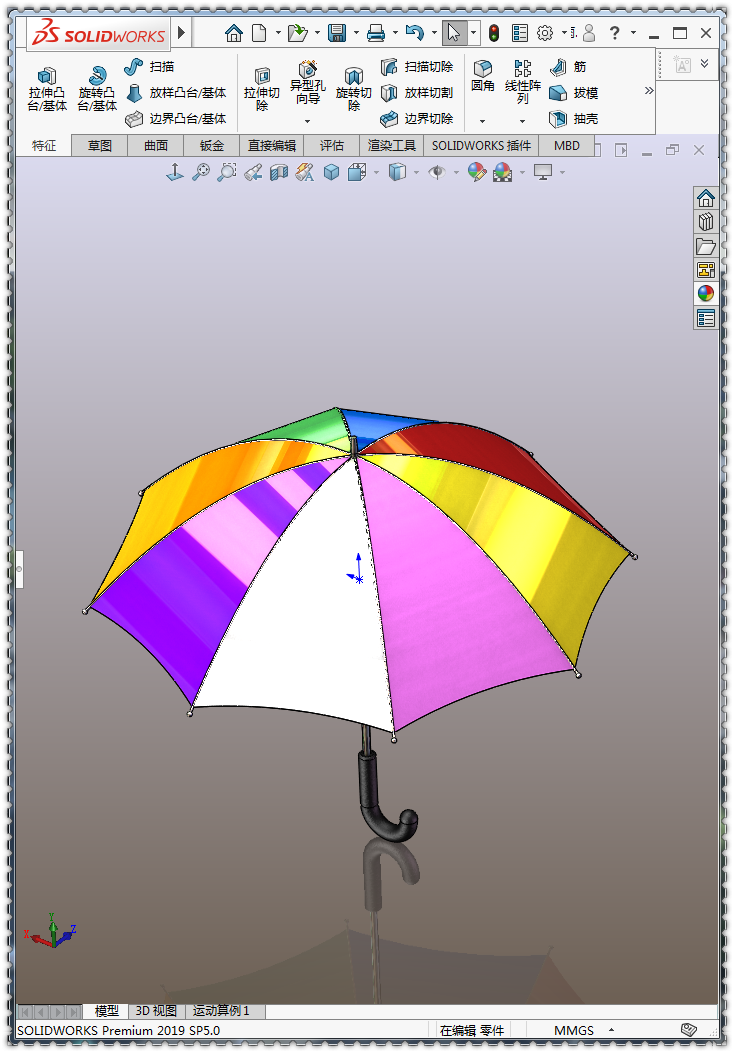

23.完成。

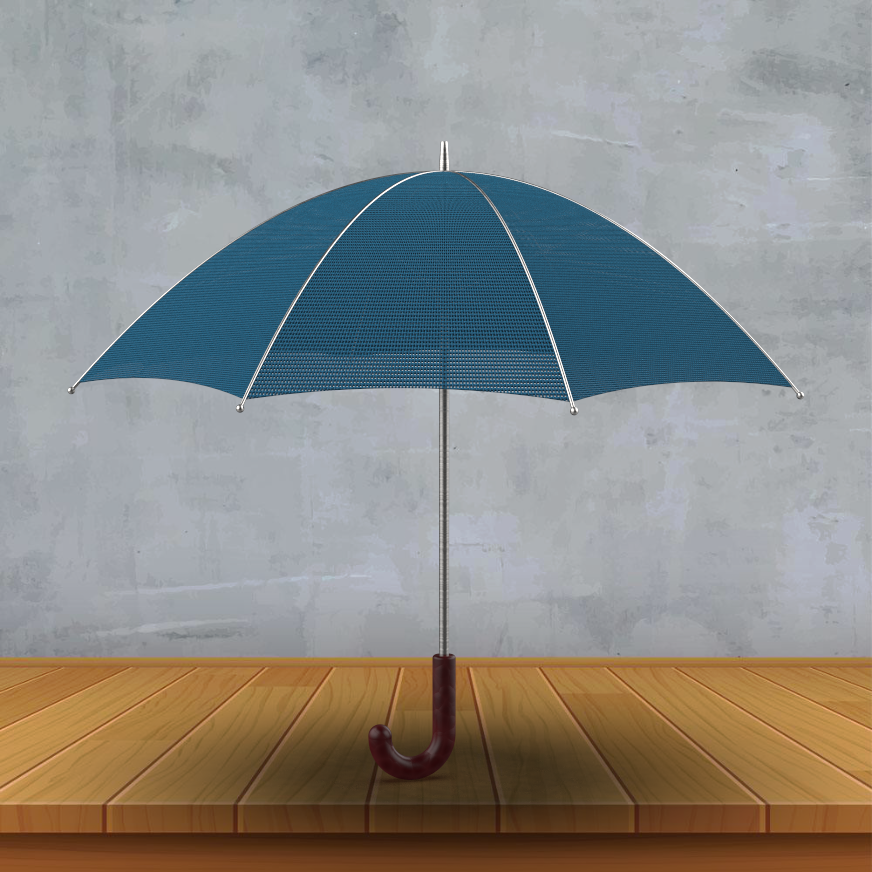

24.用KeyShot简单渲染一下：
