塑胶模具设计相关知识

物理力学性能及应用范围：

透明度高过PC，具有PC同等特性。抗冲击，耐气候变形，大负荷长时间易裂，浇口或断面锋利，主要用于影碟光盘，灯罩，透明胶板，装饰品，太阳镜片

成型加工性能：

1.具有较明显的吸湿性，成型前需对物料进行干燥处理

2.粘度较高，流动性差，易产生流痕需高压成型收

3.收缩率及变化范围都较小，有利于成型出尺寸精度较高的制品，收缩率0.5%~0.8%

4.光学产品须注意透明度及树脂分解

5.冷却速度快，制品易产生内应力

模具设计时注意的事项：

1.脱模斜度尽可能大

2.控制料温模具温度

3.浇道必须利于料流流动

ABS 苯乙烯丁二烯丙烯睛共聚体 俗称ABS胶，超不碎胶

性能参数：

物理力学性能及应用范围：

物理力学性能及应用范围：

绝缘性好，流动性中等，易顶白，易断裂。小型电器外壳，机壳，充电器，游戏机

成型加工性能：

1.具有一定的吸水性，成型前最好进行干燥处理

2.粘度不高，流动性好，溢边值0.04mm，宜用高料温高模温压力较高

3.收缩率小，制品尺寸的稳定性好，收缩率0.4%~0.7%

4.ABS的电镀性好，镀层与ABS的粘接力要比其他塑料高10~100倍，另外其制品可印制各种装饰花纹

模具设计时注意的事项：

1.浇注系统的流动阻力要小，浇口的位置和形式要合理，防止产生熔接痕或减少熔接痕数量，一般采用点浇口

2.脱模斜度要小，脱模斜度要在2度以上

PET 聚对苯二甲酸乙二酯

物理力学性能及应用范围：

具有优良的耐候性、强韧性，可用于薄膜、包装材料、包装瓶

成型加工性能：

1.具有一定的吸湿性，成型前必须干燥

2.成型收缩较大，收缩率约1.8%，加入玻璃纤维增强后可降低至0.2%~1%。注塑时，模温越高，制品收缩率越大，反之则相反

模具设计时注意的事项：

模具的流道应尽可能减小熔融物料的压力降，避免采用较高的熔融温度，因而流道以短而粗为佳。一般可采用普通流道，但要求主流道的锥度大于5度，以便于清除冷料和容易脱模，也可以采用热流道，减小流动阻力

PBT 聚对苯二甲酸丁二酯

物理力学性能及应用范围：

电气性能佳，抗油性、抗化学品性能优良，有光泽,主要用于电子电器、汽车等领域

成型加工性能：

1.PBT吸水率最低，但是成型前必须干燥

2.粘度低，具有较好的流动性，仅次于尼龙，易溢边及发生流涎现象

3.收缩率大，增强前为1.7%~2.3%，经玻璃纤维增强后会降低约1/4~1/2

模具设计时注意的事项：

1.模具精度要高，防溢边

2.对于非增强PBT，模具最小脱模斜度不应小于40'，一般取1o40'左右。浇口直径稍大些较好，以防熔体收缩和压力损失过大。对增强PBT，当纤维含量在15%时，脱模斜度取1o~2o；当纤维含量在30%时，脱模斜度取2o~3o。

3.浇口和主浇道应设计的短而粗，便于物料的流动和纤维的分散

4.模具表面加工应特别注意，尤其是在成型玻璃纤维增强PBT时，模具表面应进行电镀、抛光或淬火。成型阻燃性PBT时，模具表面要镀铬、 或进行氮化之类的防腐处理。

五大通用塑料：PE：聚乙烯 PS：聚苯乙烯 PP：聚丙烯 PVC：聚氯乙烯 ABS工程塑料：丙烯腈丁二烯苯乙烯共聚物

四大工程塑料：ABS 丙烯晴-丁二烯-苯乙烯共聚体 （通用塑料） PC 聚碳酸酯 （工程塑料） PA 尼龙（工程塑料 ） POM 聚甲醛 塑钢（工程塑料）

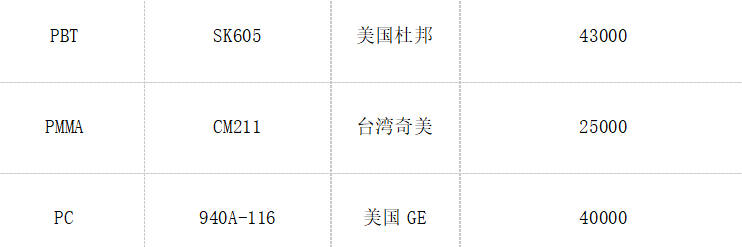

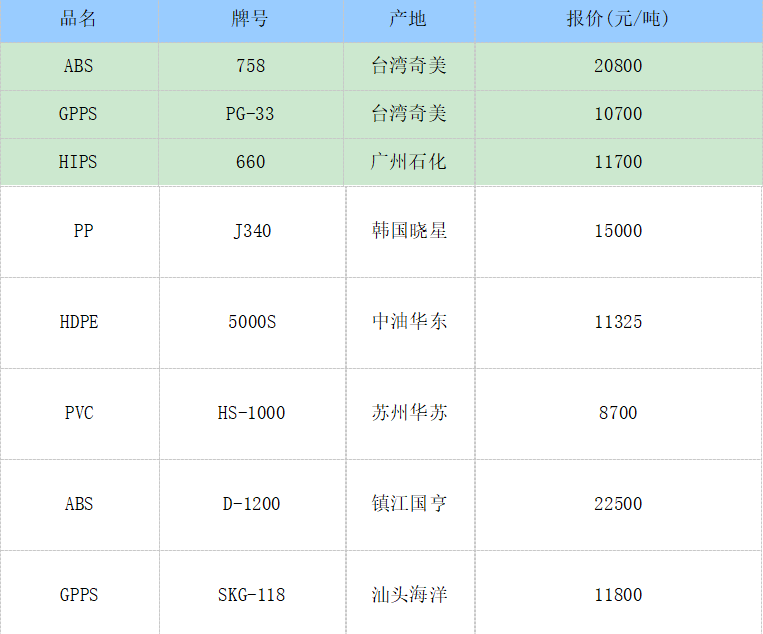

常用塑胶原料价格
