今天这篇文章分享一个UG编程实例，帮助大家更好理解UG编程的理论内容。本利中设计的零件如下图所示：
UG编程中新建图形文件

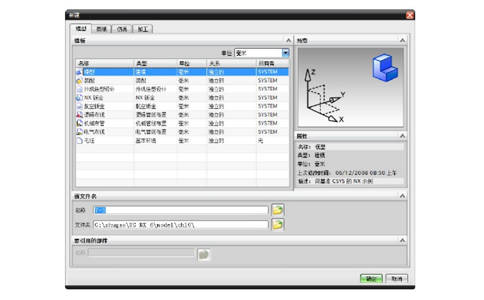

启动UGNX8，新建【模型】文件“7-3.prt”,设置单位为【毫米】，单击【确定】，进入【建模】模块。
UG编程中的实体建模
绘制草图。选择下拉菜单中的【插入】| 【草图】命令，选择XC-YC平面作为草图平面，单击【确定】，进入【草图】模块。绘制如图所示的草图，单击【完成草图】，退出【草图】模块。

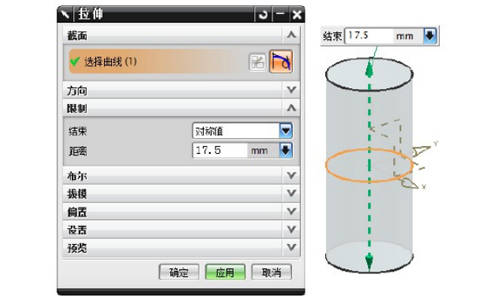

UG编程时创建拉伸特征。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置对称拉伸的[距离]为17.5，其余保持默认设置，单击【确定】

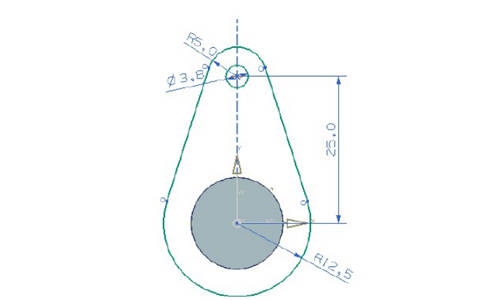

UG编程时绘制草图。选择下拉菜单中的【插入】|【草图】命令，选择XC-YC平面作为草图平面，单击【确定】，进入【草图】模块。绘制如图所示的草图，单击[完成草图]，退出【草图】模块。

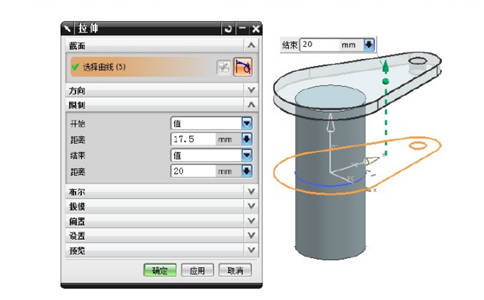

UG编程时创建拉伸特征。选择下拉菜单中的【插入】|【设计特征】1【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为17.5，【结束距离】为20，其余保持默认设置，单击【确定】。

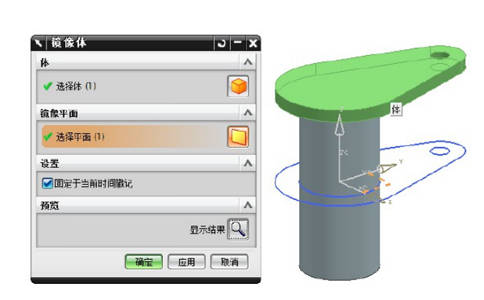

创建镜像体。选择下拉菜单中的【插入】I 【关联复制】 | 【镜像体】命令，选择步骤(4) 创建的拉伸体为被镜像的【体】，选择基准坐标;系的XC-YC平面作为【镜像平面】，如图所示，单击【确定】。
UG编程时创建基准平面。隐藏草图曲线。选择下拉菜单中的【插入】|【基准/点】|【基准平面】命令，设置【类型】为【成一角度】，选择基准坐标系的YC-ZC平面作为【平面参考】，选择基准坐标系的ZC轴作为【通过轴】，输入【角度】为45°，如图所示，单击【确定】。
绘制草图。选择下拉菜单中的【插入】|【草图】命令，选择步骤(6)所做基准平面作为草图平面，单击【确定】，进入【草图】模块。绘制如图所示的草图，单击【完成草图】，退出【草图】模块。
UG编程时创建拉伸特征。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为5.3，【结束距离】为7.8，其余保持默认设置，单击【确定】。
UG编程时创建镜像体。隐藏草图曲线。选择下拉菜单中的【插入】|【关联复制】|【镜像体】命令，选择步骤(8)创建的拉伸体为被镜像的【体】，选择基准坐标系的YC-ZC平面作为【镜像平面】，如图所示，单击【确定】。
布尔求和。选择已创建的5个实体，对其进行求和，使其成为一个整体。
UG编程时创建基准平面。选择下拉菜单中的【插入】|【基准/点】|【基准平面】命令，设置【类型】为【成一角度】，选择图所示平面作为【平面参考】，选择图所示边缘作为【通过轴】，输入【角度】为-8，单击【确定】。
绘制草图。选择下拉菜单中的【插入】|【草图】命令，选择步骤(11)所做基准平面作为草图平面，单击【确定】，进入【草图】模块。绘制如图所示的草图，单击【完成草图】，退出【草图】模块。
UG编程时创建拉伸特征。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为0，【结束距离】为7.8，【布尔】为【求差】，其余保持默认设置，单击【确定】。
UG编程时创建镜像特征。隐藏草图曲线。选择下拉菜单中的【插入】|【关联复制】|【镜像特征】命令，选择步骤(13)创建的拉伸特征为被镜像的【特征】，选择基准坐标系的YC-ZC平面作为【镜像平面】，如图所示，单击【确定】。
UG编程时创建简单孔特征。选择下拉菜单中的【插入】|【设计特征】|【NX5版本之前的孔】，设置如图所示的简单孔参数，选择实体的上表面的为简单孔的放置面，设置【定位方式】为【点到点】，选择圆弧的中心为参考点，单击【确定】。
UG编程时创建拉伸特征。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为0,【结束距离】为15，【布尔】为【求差】，其余保持默认设置，单击【确定】。
绘制草图。选择下拉菜单中的【插入】|【草图】命令，选择XC-ZC平面作为草图平面，单击【确定】，进入【草图】模块。绘制如图所示的草图，单击【完成草图】，退出【草图】模块。
UG编程时创建镜像特征。隐藏草图曲线。选择下拉菜单中的【插入】|【关联复制】|【镜像特征】命令，选择步骤(17)创建的拉伸特征及步骤(18)创建的圆角特征作为被镜像的【特征】，选择基准坐标系的XC-YC平面作为[镜像平面]，如图所示，单击【确定】。
UG编程时创建圆角特征。选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius1】为2.8，单击【确定】。
