一、L折
1. 决定最小L折的因素。
V槽中间距离为悬空段，成型时，折边必须超过此悬空段，具体搭边尺寸各公司有小小区别，（下V槽因使用时间长，R角变大，搭边距离将会随之变大，否则会“滑位”）。
2. 换算公式（经验式）：6*T/2+0.5+(1.8*T/2)
3. 如下图，T=1,K=1.8*1, 最小L折：3+0.5+0.9=4.4
二、U折
1. U折的种类
A. 常规折弯刀成型。
B. 垫片反折压平。（先折至30°，中间放一块合适垫板后压平。）
2. 决定最小U折的因素。

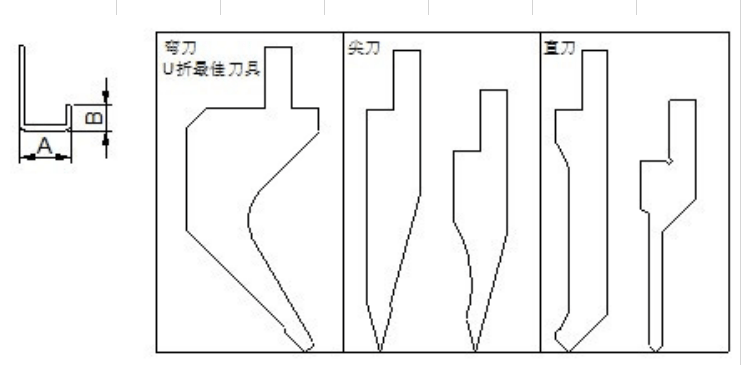

A. 上模具的形状。(如下图)从常规刀具来看，小U折最佳刀具为“弯刀”。（弯刀有很多种型号，具体要依公司现有尺寸）
B. 折边尺寸。(见下小图)两尺寸的梯增关系：A愈长则B愈长。
3. 换算公式：（大弯刀经验型）
0.5MM板：
最小U折A尺寸=7.67。B尺寸=0.5板最小L折3.0。
梯增值：A尺寸每梯增1MM,B尺寸对应梯增1.87,
公式：已知A尺寸，求B尺寸=（A-7.67）/T*梯增值+该板厚最小L折 如：A=15时，B=(15-7.67)/0.5*1.87+3.0=30.4
已知B尺寸，求A尺寸=（B-该板厚最小L折）/梯增值*T+7.67. 如：B=30.4时，A=（30.4-3）/1.87*0.5+7.67=15
0.8MM板
最小U折A尺寸=8.5，B尺寸=0.8最小L折4.2。
梯增值：1.87/0.5*0.8=2.99
1.0MM板
最小U折A尺寸=8.94,B尺寸=1.0最小L折4.5
梯增值：1.87/0.5*1.0=3.7
1.2MM板
最小U折A尺寸=9.3,B尺寸=1.2最小L折4.5
梯增值：1.87/0.5*1.2=4.5
1.5MM板
最小U折A尺寸=10.3,B尺寸=1.5最小L折6.2
梯增值：1.87/0.5*1.5=5.5
2.0MM板
最小U折A尺寸=12.7,B尺寸=2.0最小L折12.0
梯增值：1.87/0.5*2=7.4
特注：
1. A尺寸超过85.0MM及B尺寸超过60.0MM的不按此公式计算。
2. 附表：A=测试值，B=该板最小L折。K=测试值

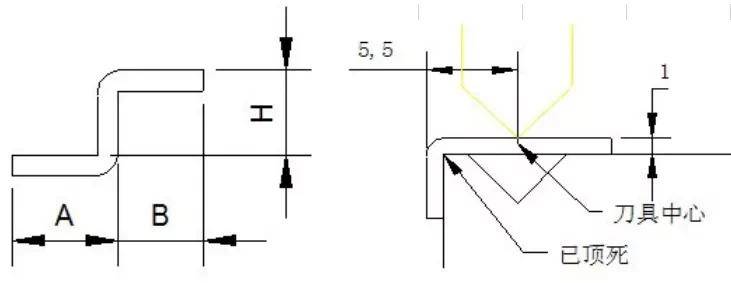

三、Z折
1. Z折的种类。
A. H大于或等于5T时，按2个90度折弯计算。
B. H小于5T时，一次成型（即：压台阶，不列入最小计算范围）

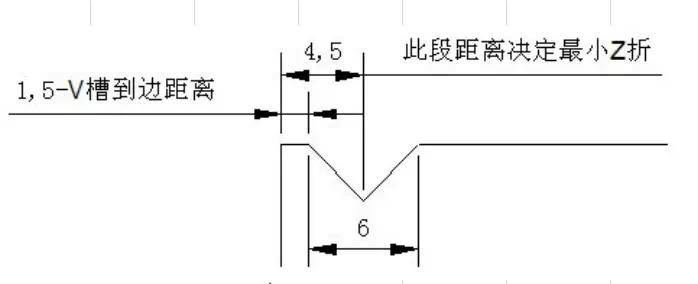

2.影响最小Z折的因素主要为下V槽的V幅宽及V槽的到边距离。
3. 计算公式：6*T/2+V槽边距+（1.8*T/2）+T（附上右图）：1.0板用V6下V槽，到边距=1.5，最小Z折H=6*1/2+1.5+（1.8*1/2）+1=6.4.
