今天和大家分享一个模具设计里有趣的模具机构，先上产品图.

现在学习模具设计的小伙伴越来越多，很多人问我有没有资料，

第一本书看什么比较好，根据你们的需求，我将一些模具设计的资料进行了分

类管理，希望你们能在模具行业前途无量。私信回复我“资料"即可免费领取 !

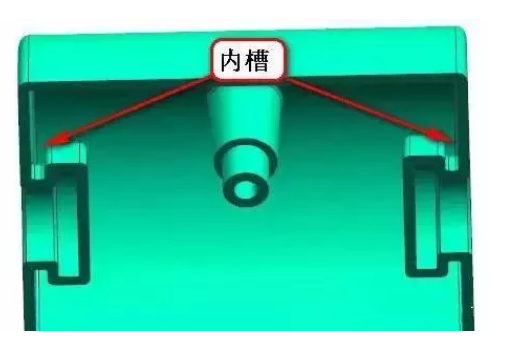

前模的外观部分规规矩矩没什么特别的地方，后模的胶位就不是了，有扣位。本来如果没有这个半圈内槽，这里两边的扣位可能出内滑块或者斜顶就可以了，但是多了圈槽位，就我们常规的出模方式就不适用了。唯有另辟路径。

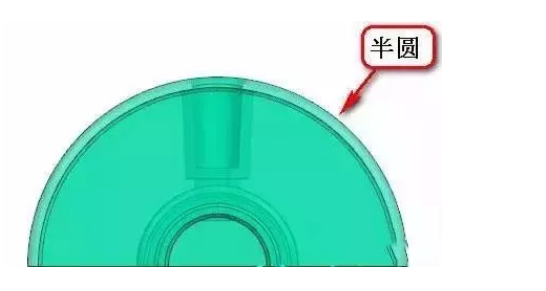

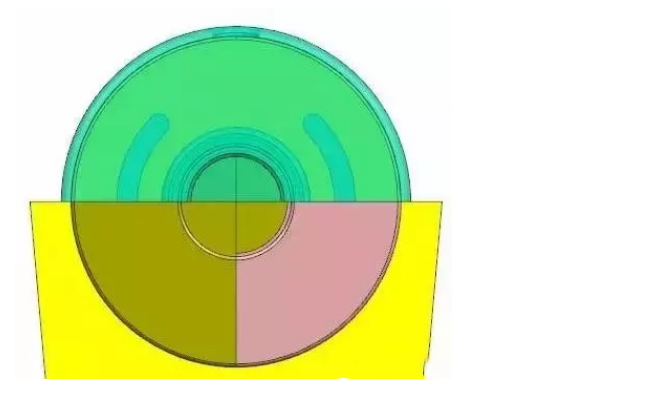

我们观察到产品是一个半圆的形状，有些朋友可以想的到通过转动镶件可以出模。但这个转动应该怎么去实现呢?

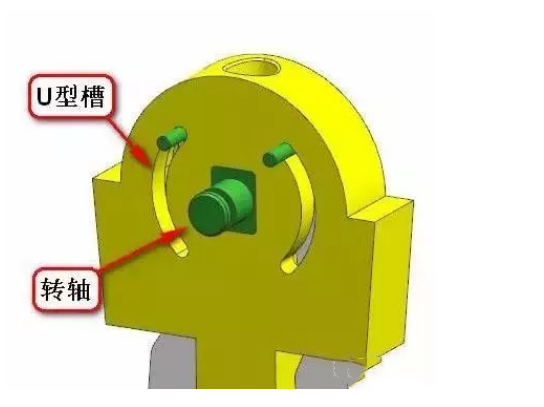

先在产品中间做一个直顶，直顶中间做一个转轴，是用来固定旋转镶件的，再以转轴为中心做一个U形槽，是用来控制旋转镶件的转动的。

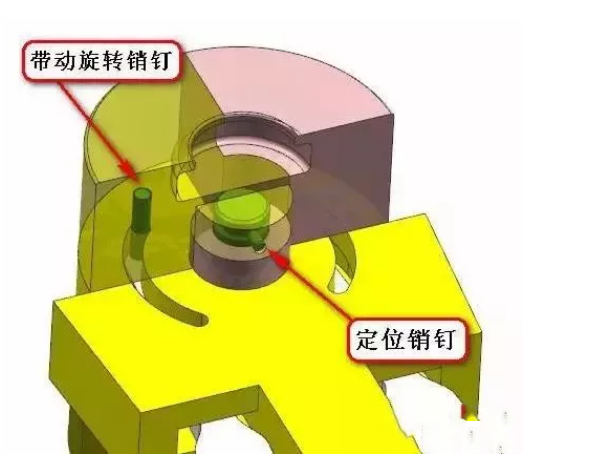

安装旋转镶件时需要在插入带动旋转的销钉，然后两边的旋转镶件都装好之后需要插入定位销钉，把旋转镶件固定在轴上。

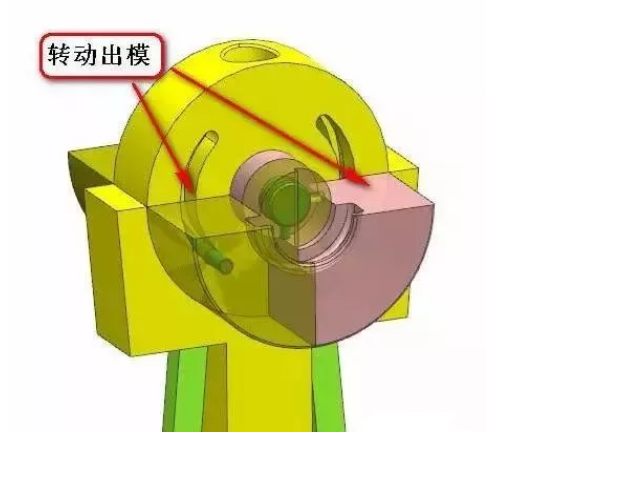

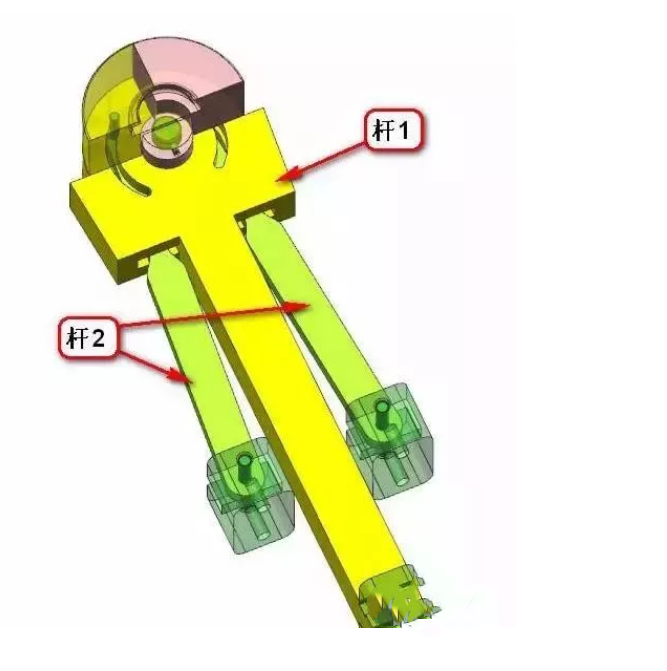

顶出机构就稍微要复杂些，因为需要通过不同的顶出顺序来控制转动。顶出时，杆1先顶.杆2不动，那么顶到一定的距离后，旋转镶件的转动如图

我们平时常用的那些模具机构有时候并不能帮我们解决所有的产品，有一些产品的模具结构是需要开发我们的立体想象空间去解决的，一个优秀杰出的模具设计师必定是脑洞大开，敢于用自己的思维去打破常规！
