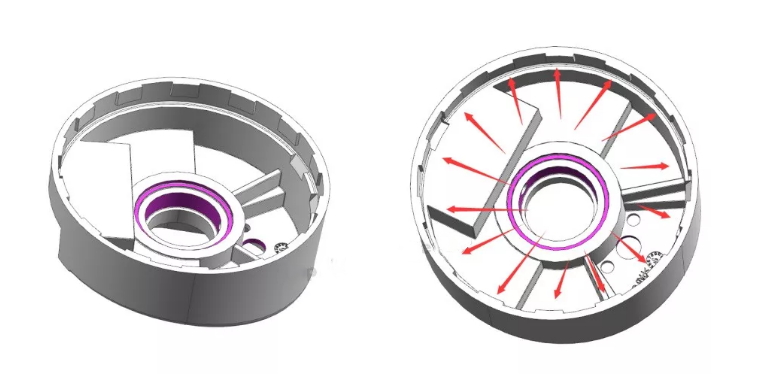

1.产品内周圈倒扣，无法使用斜顶 内行位出模，只能考虑出缩柯结构。对于缩柯结构考虑好如何驱动，缩柯运动会不会与顶针顶出干涉？怎么样做模具结构更简单实用。画图时把模具成本考虑进去。
现在学习模具设计的小伙伴越来越多，很多人问我有没有资料，
第一本书看什么比较好，根据你们的需求，我将一些模具设计的资料进行了分
类管理，希望你们能在模具行业前途无量。私信回复我“资料"即可免费领取 !

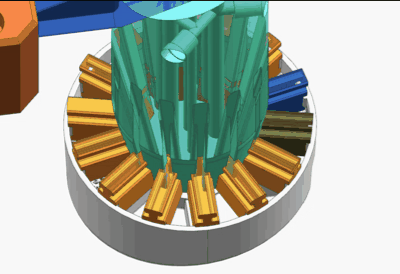

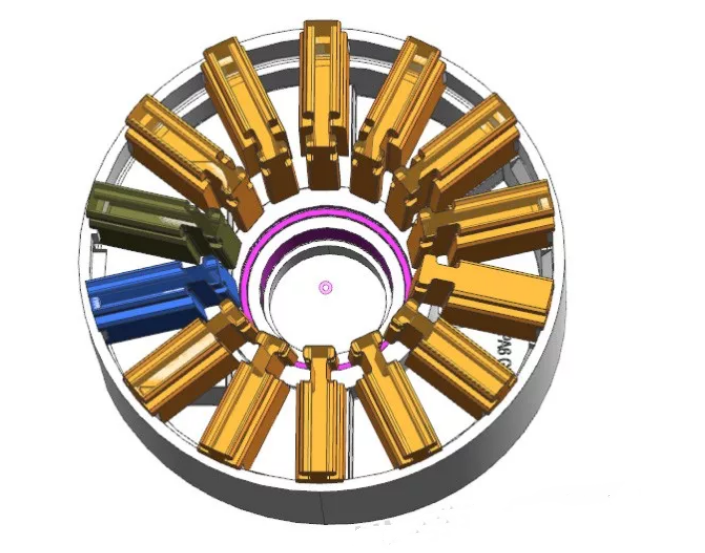

2.产品内周圈倒扣，设计成滑块结构，滑块全部往中间走脱倒扣。注意滑块运动导向设计。

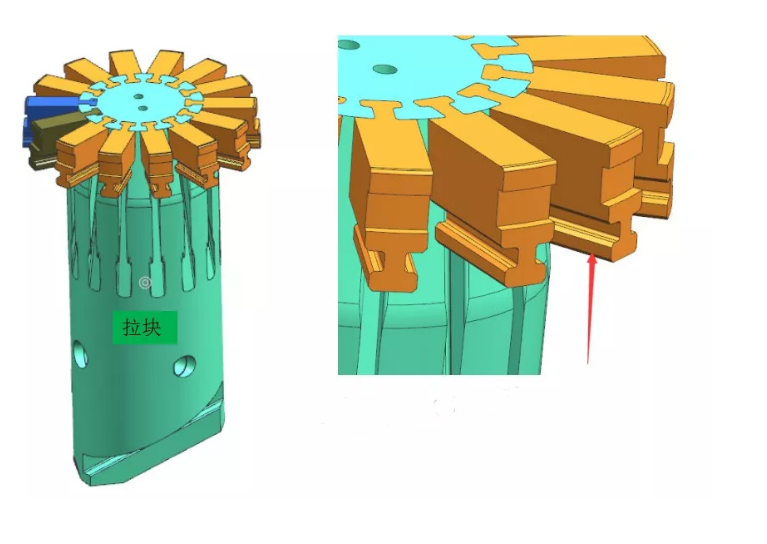

3.在滑块中间设计一个拉块，拉块与滑块设计成T槽连接驱动，滑块设计T槽作运动导向。每个滑块都是单独设计导向槽。T槽设计时要注意最好能够线割加工。避免打火花。

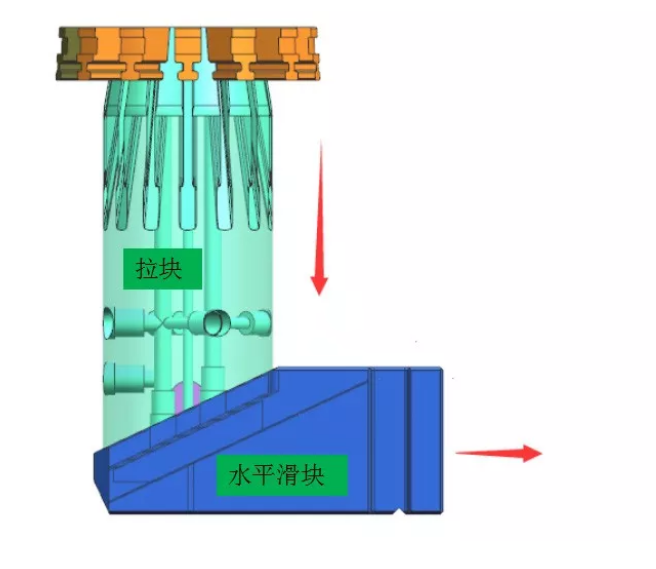

4.拉块需要往下运动，才能驱动滑块往中间走，使产品脱离倒扣。拉块往下运动设计水平滑块T槽驱动.拉块往下走后，不能完全脱离水平滑块，留2/3长度管位，方便复位，同时注意拉块安装避空要足够。

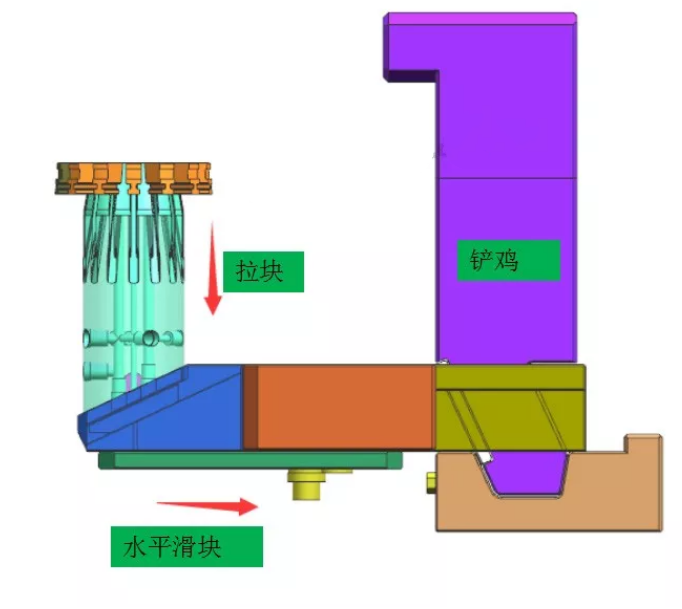

5.水平滑块利用AB板开模铲鸡狗褪驱动拉块后退，同时设计反铲防水平滑块后退。

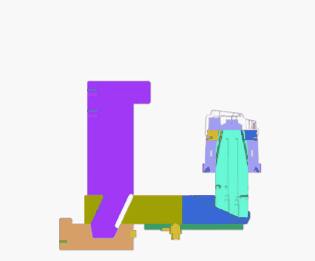

6.水平滑块利用AB板开模铲鸡狗腿驱动，设计反铲防水平滑块后退。需要模具设计资料和软件安装包的可以关注小编，或私信回复我:“领取”二字，
