在模具设计中，分型的技巧很多，几个不太常用，但在特殊环境中却非常好用的命令介绍给大家。
现在学习模具设计的小伙伴越来越多，很多人问我有没有资料，
第一本书看什么比较好，根据你们的需求，我将一些模具设计的资料进行了分
类管理，希望你们能在模具行业前途无量。私信回复我“资料"即可免费领取 !
一、特殊的分模命令讲解（1）
1、中位面-面对
1）做出扇页的分型面。

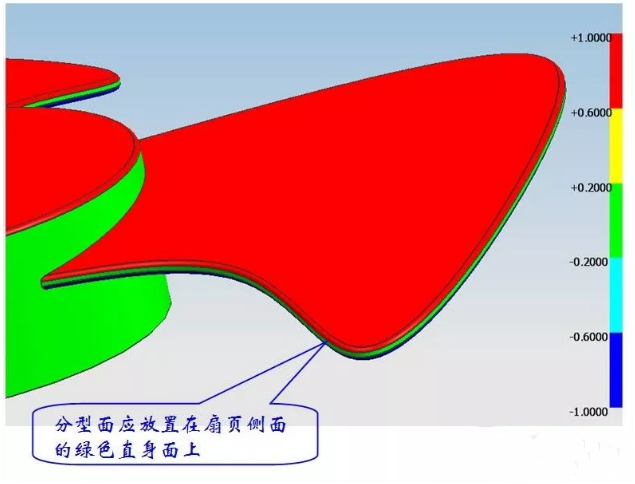

2）产品的拔模分析。

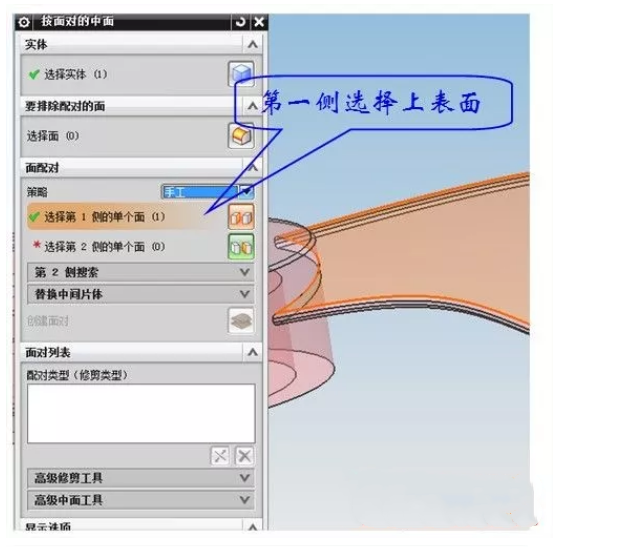

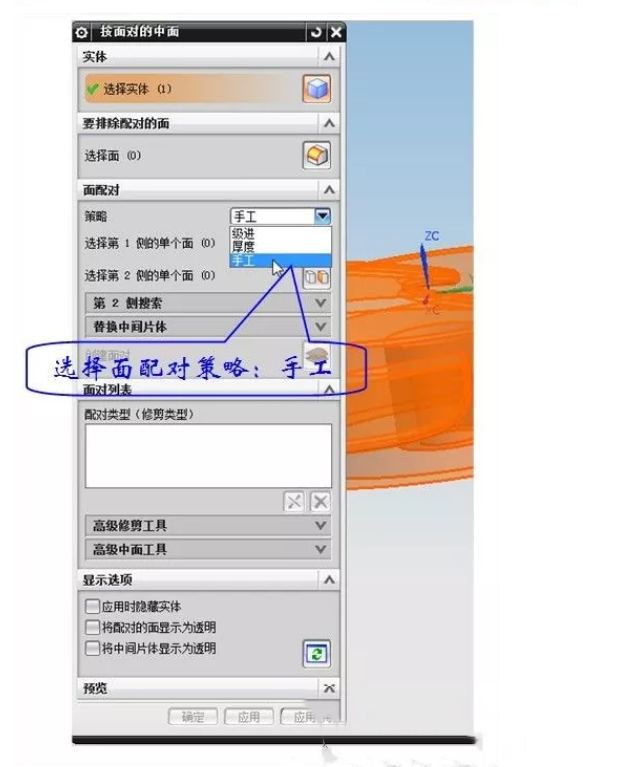

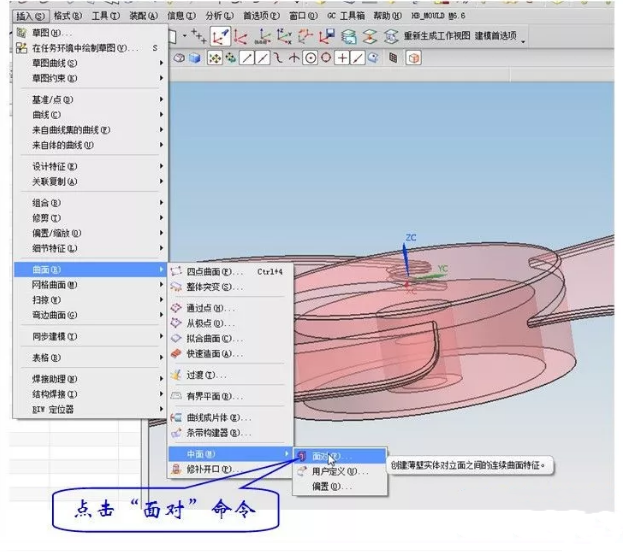

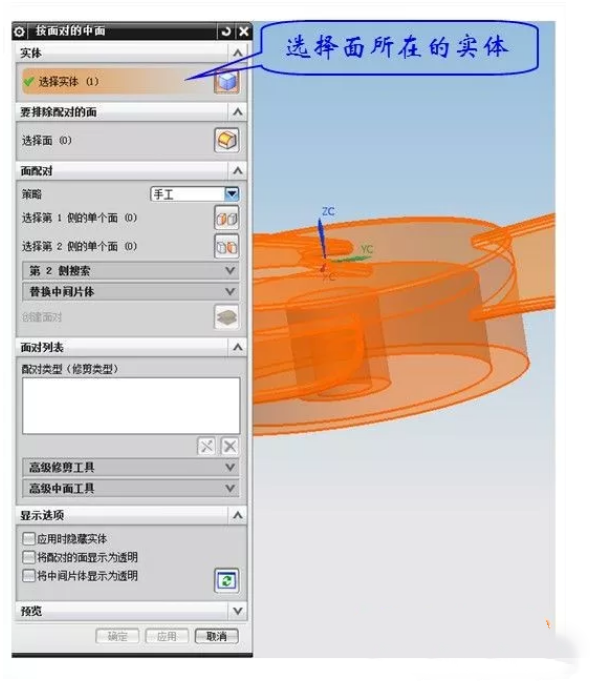

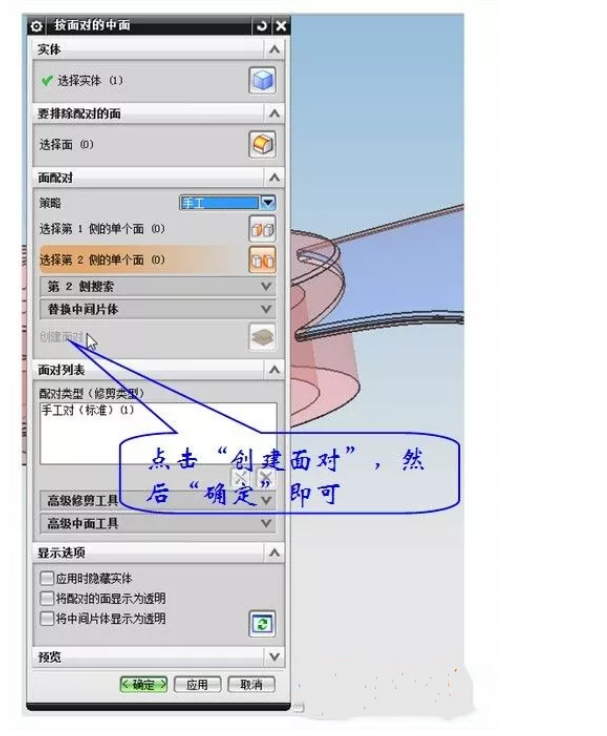

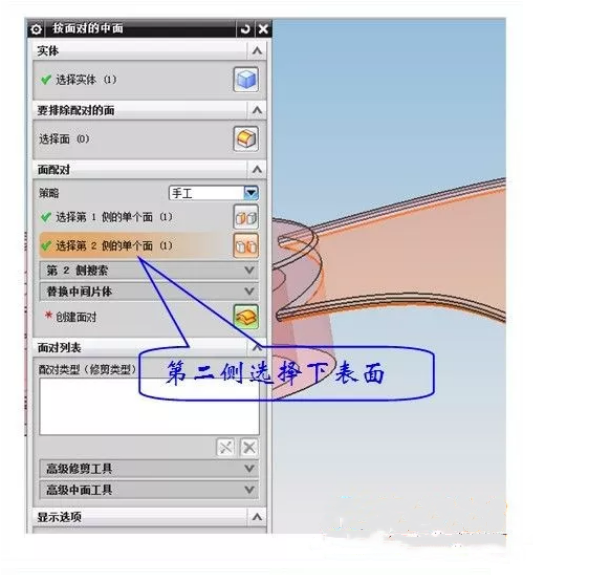

3）使用“中位面-面对”命令做出扇页上下表面的中间面。

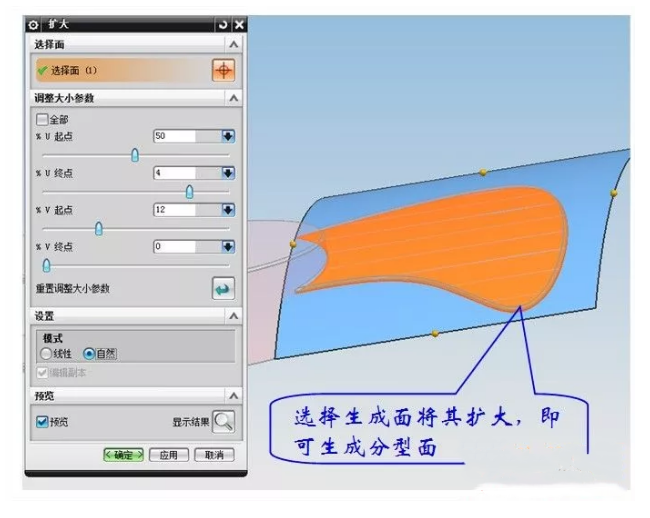

4）用“扩大曲面”把中间面扩大即可生成分型面。
二、特殊的分模命令讲解（2）
2.加厚

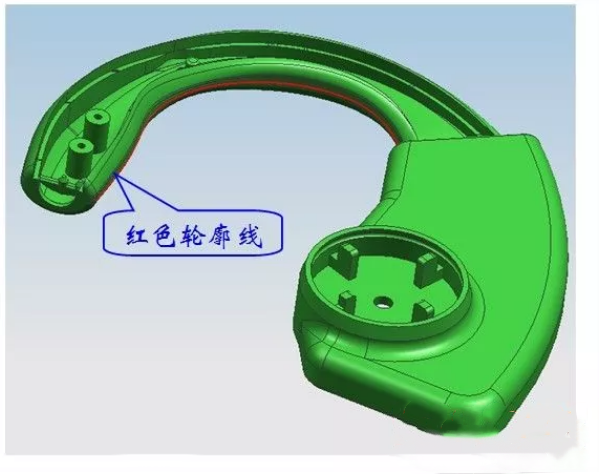

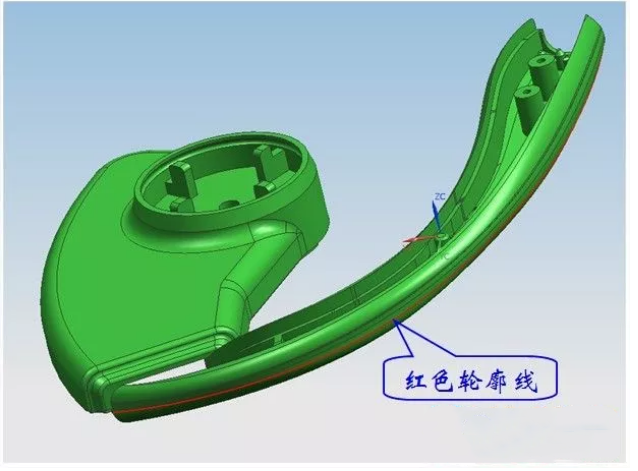

1）沿红色线作出分型面。

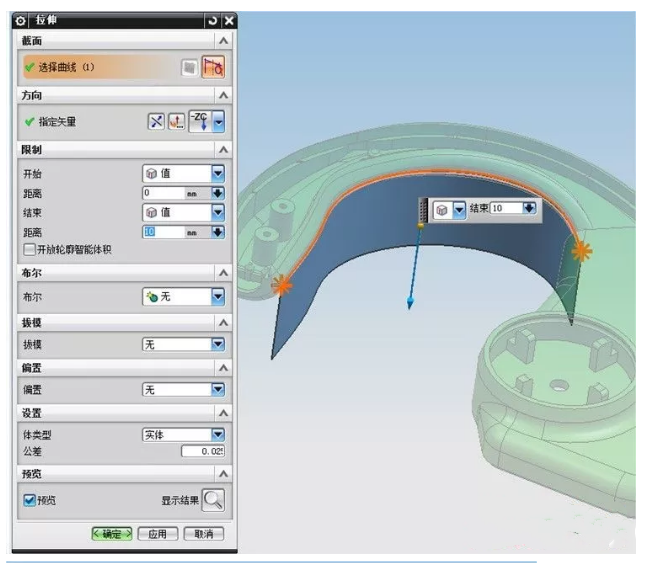

2）把红色线沿后模方向作拉伸。

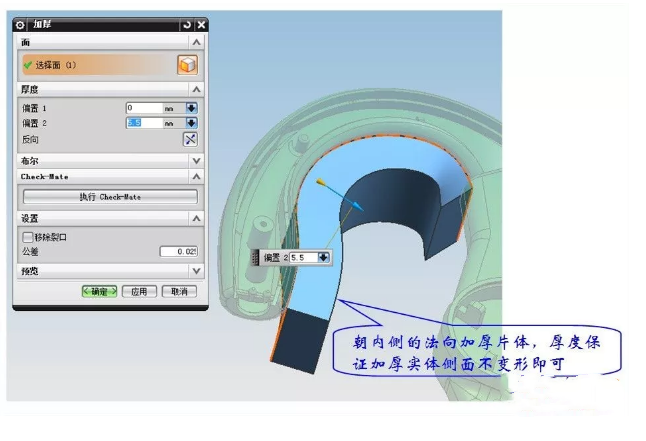

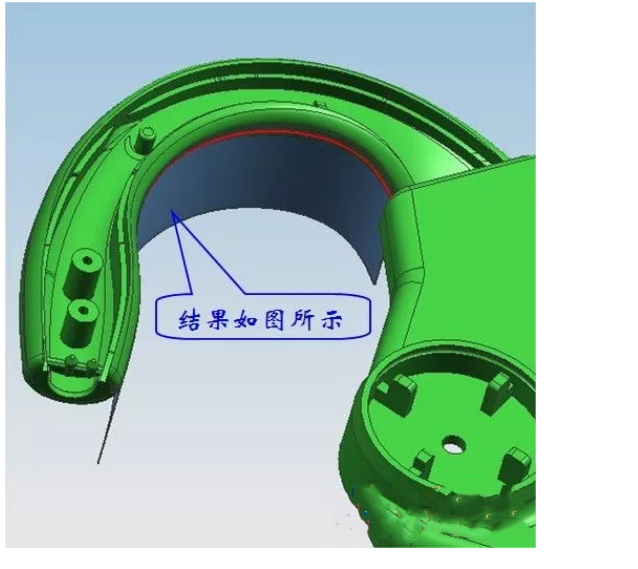

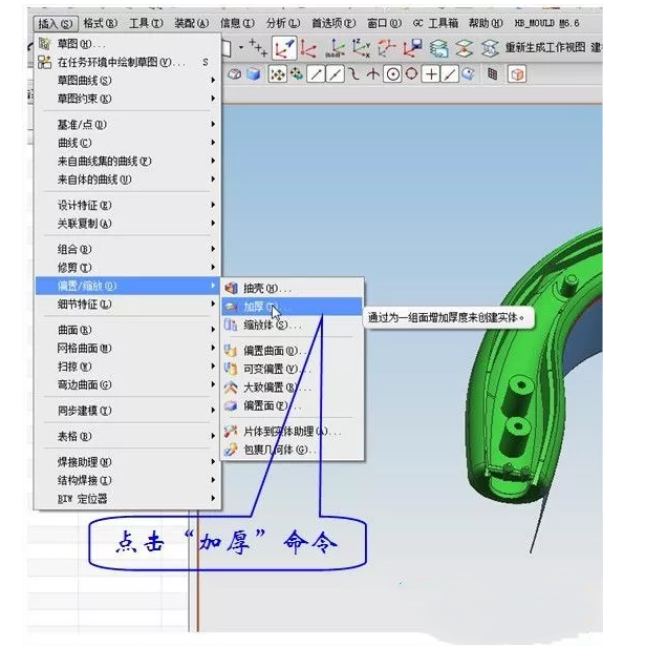

3）使用“加厚”命令加厚片体成实体。

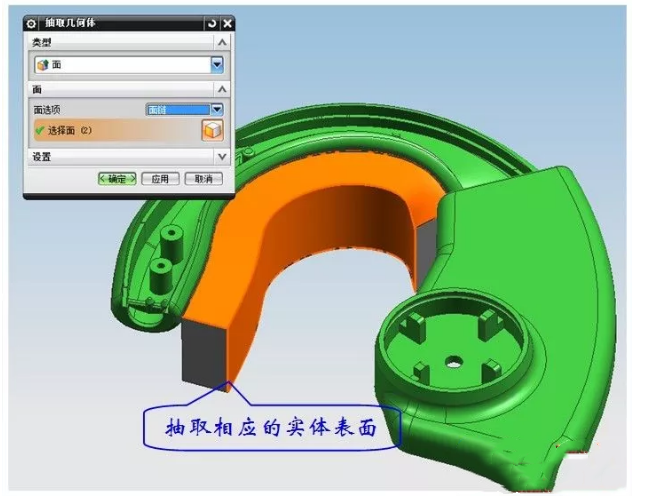

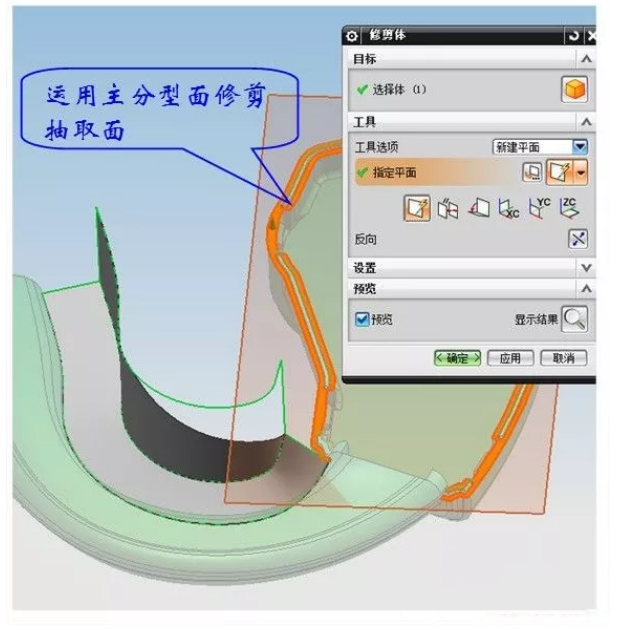

4）抽取相应实体面作分型面。
三、特殊的分模命令讲解（3）
需要模具设计资料和软件安装包的可以关注小编，或私信回复我:“领取”二字，
即可抱走!感谢支持 !
3.条带构建器
1）沿红色线作出分型面。

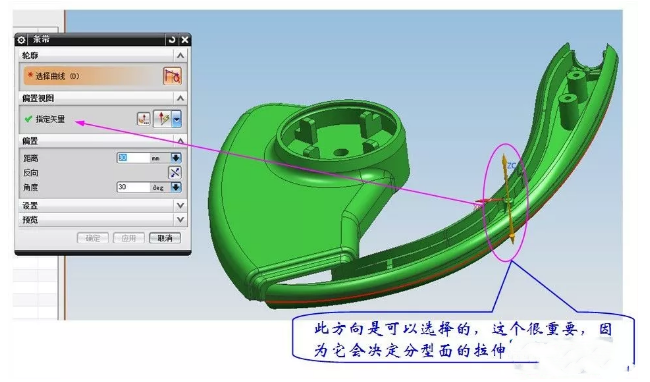

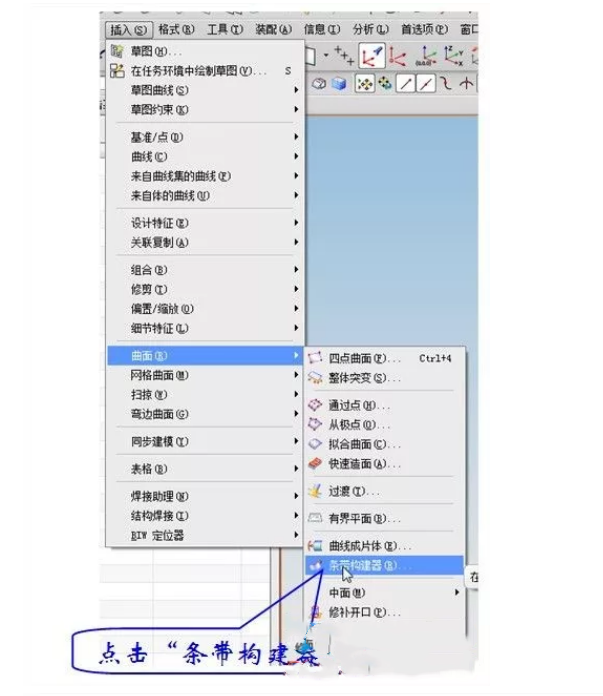

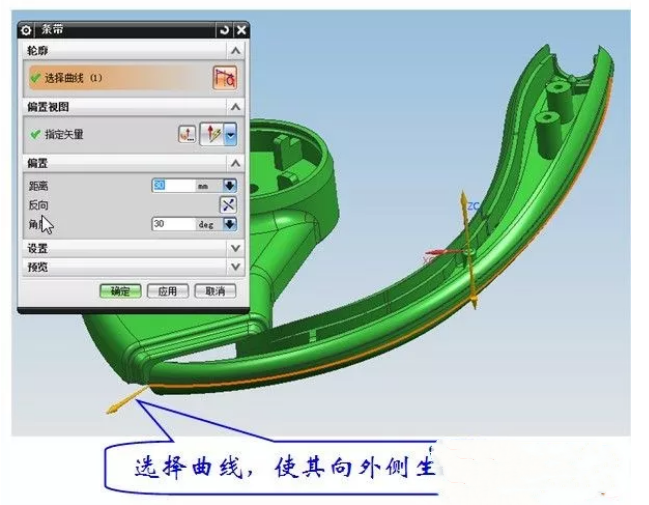

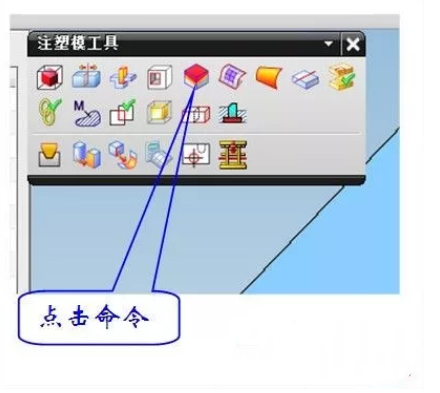

2）使用“条带构建器”构建分型面。

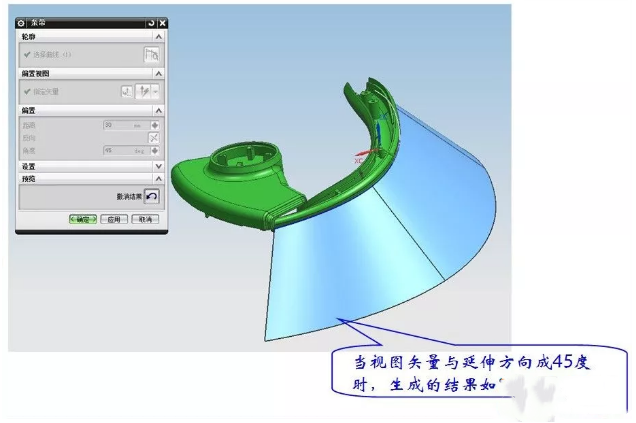

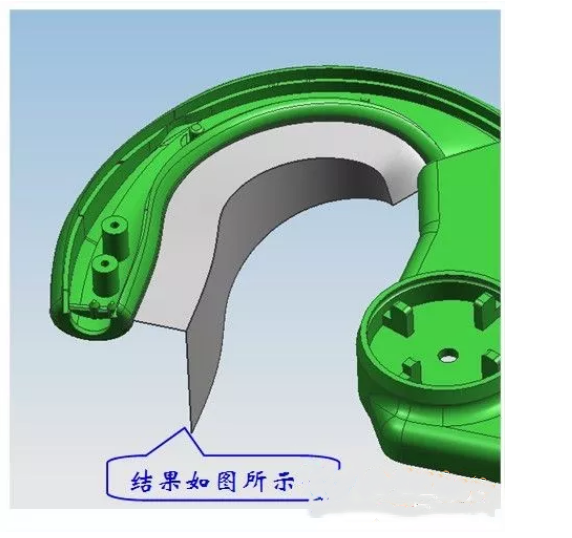

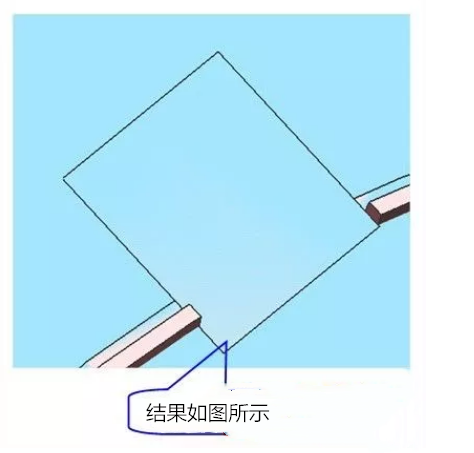

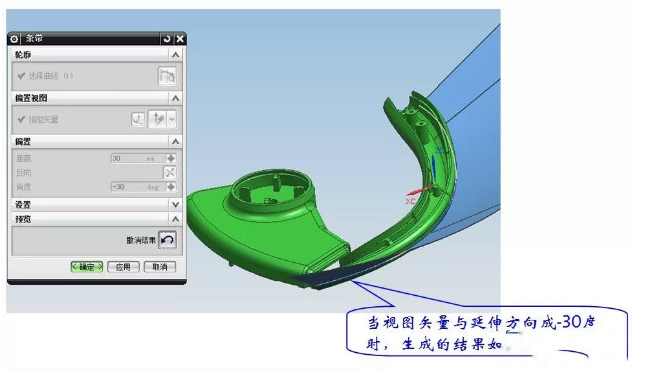

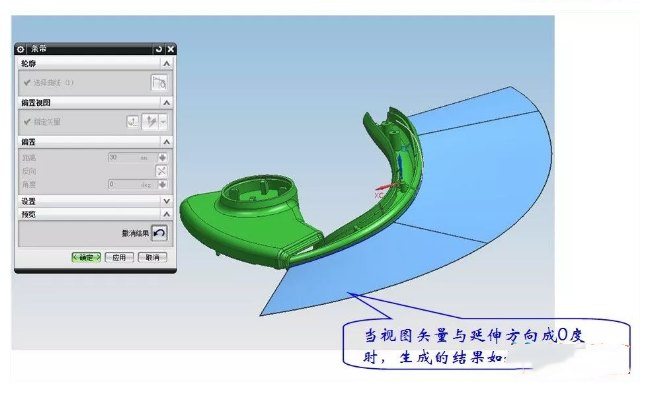

3）生成不同角度的面。
四、特殊的分模命令讲解（4）
4.修剪区域补片

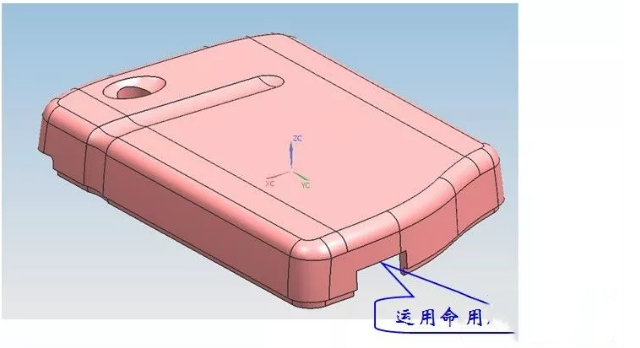

1）作出指定区域的枕位面。

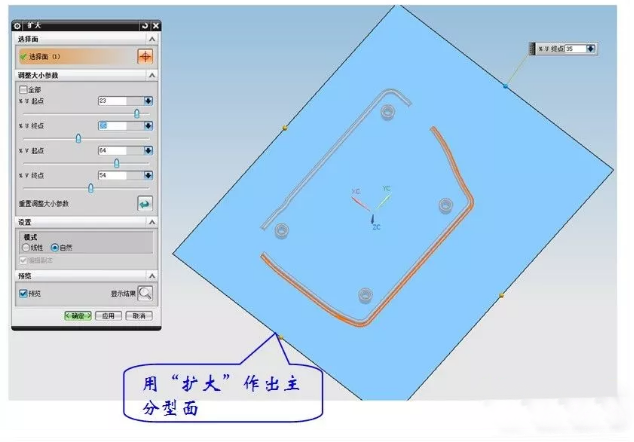

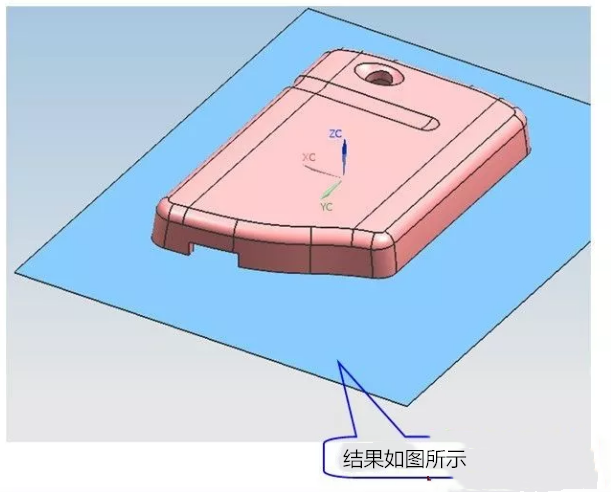

2）作出主分型面。

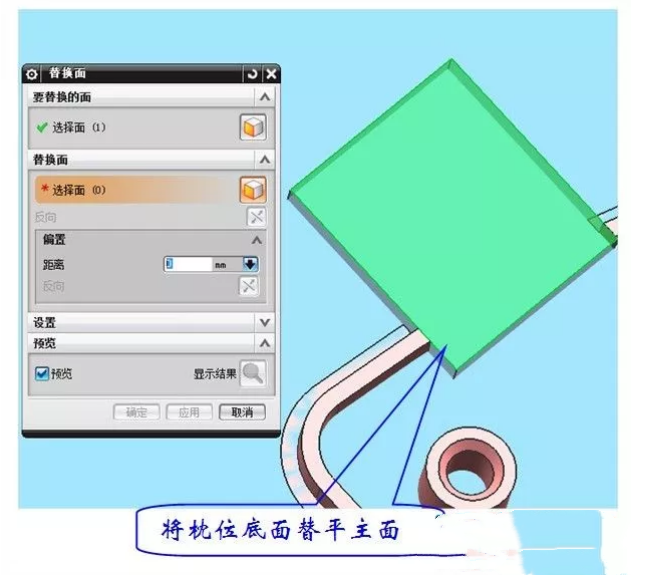

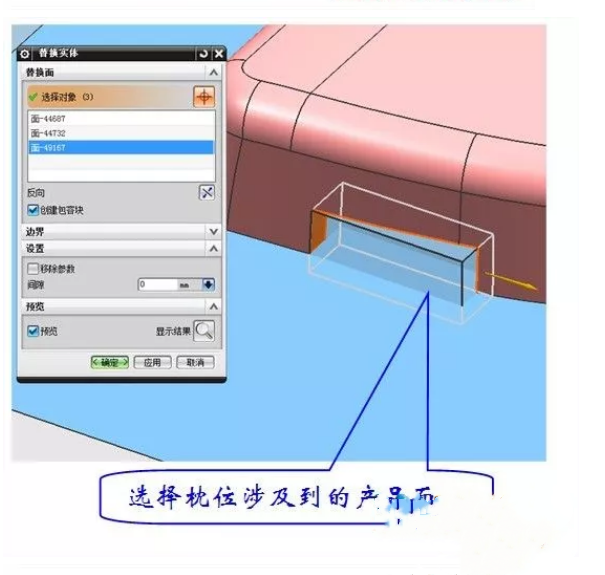

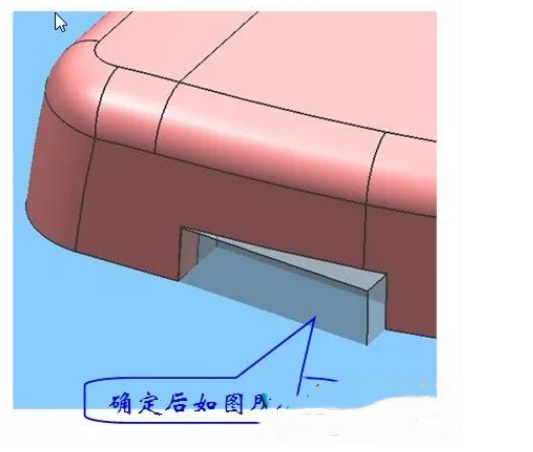

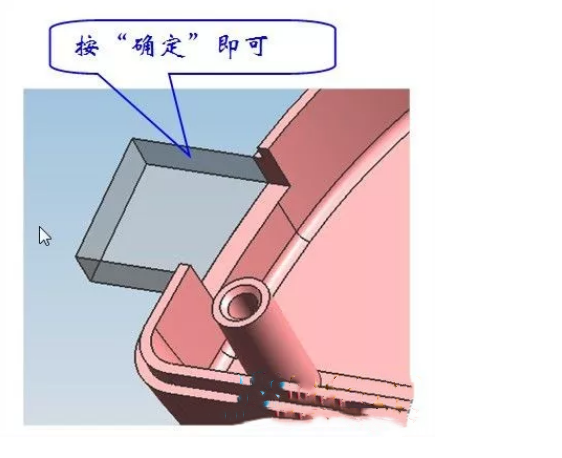

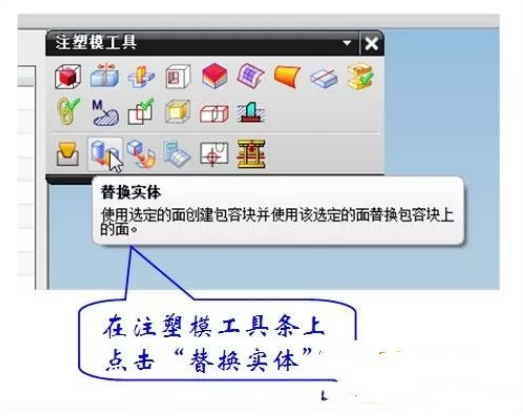

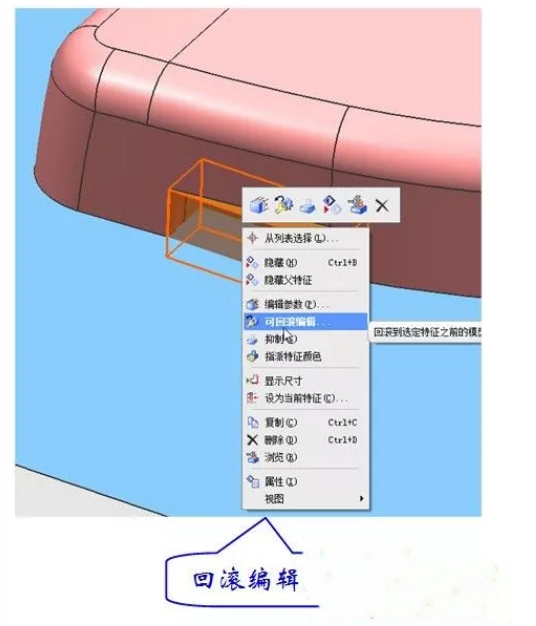

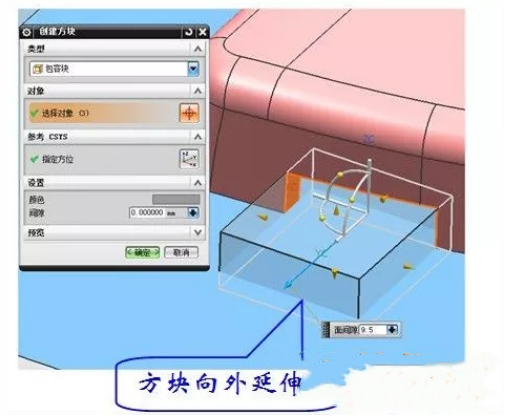

3）用“替换实体”作出枕位。

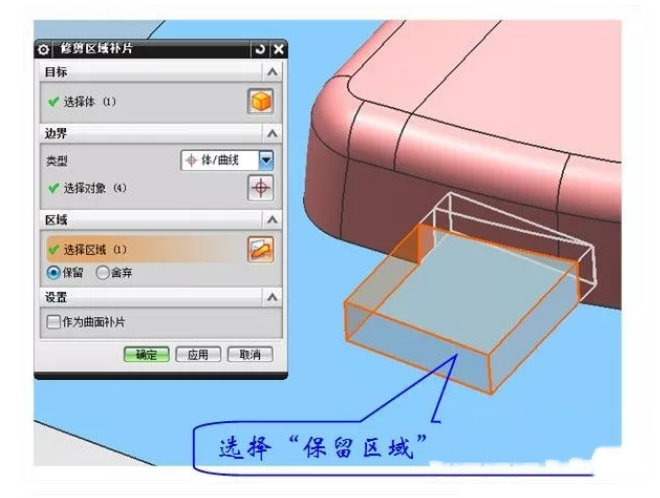

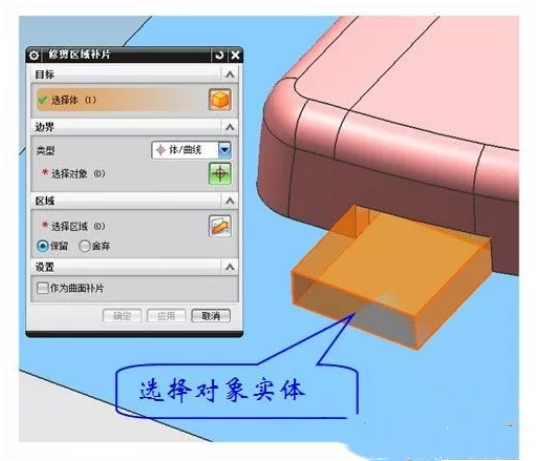

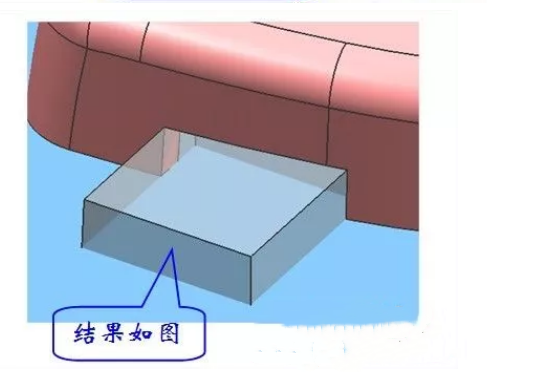

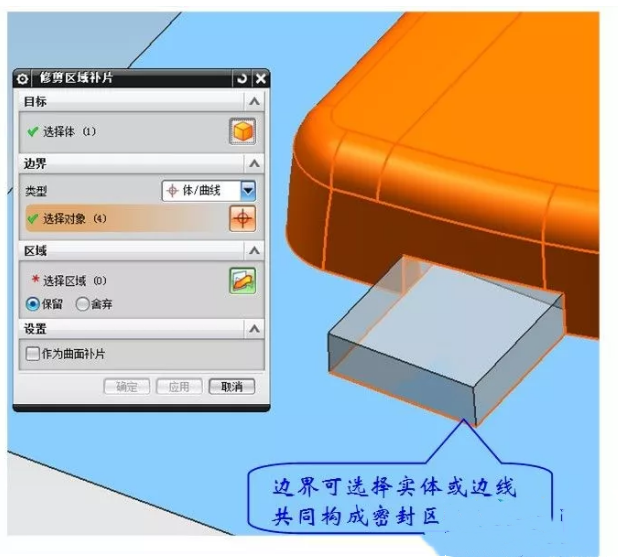

4）用“修剪区域补片”作出枕位面。
