汽车冲压模具设计标准--标准零件库

一 标准零件库

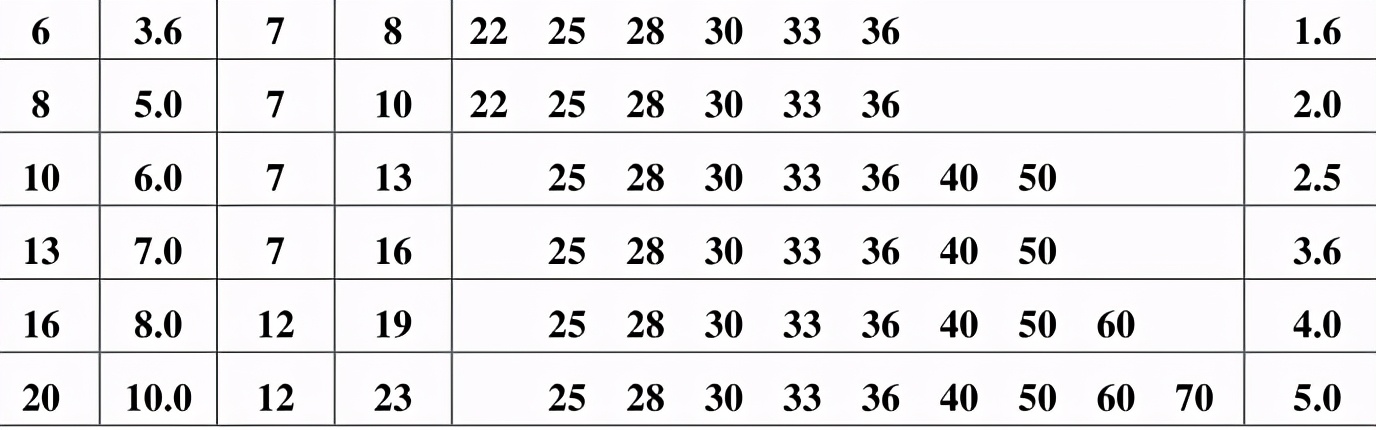

1 导套 GA 标准

代号: GA d－L－数量 例: GA 10－30－4

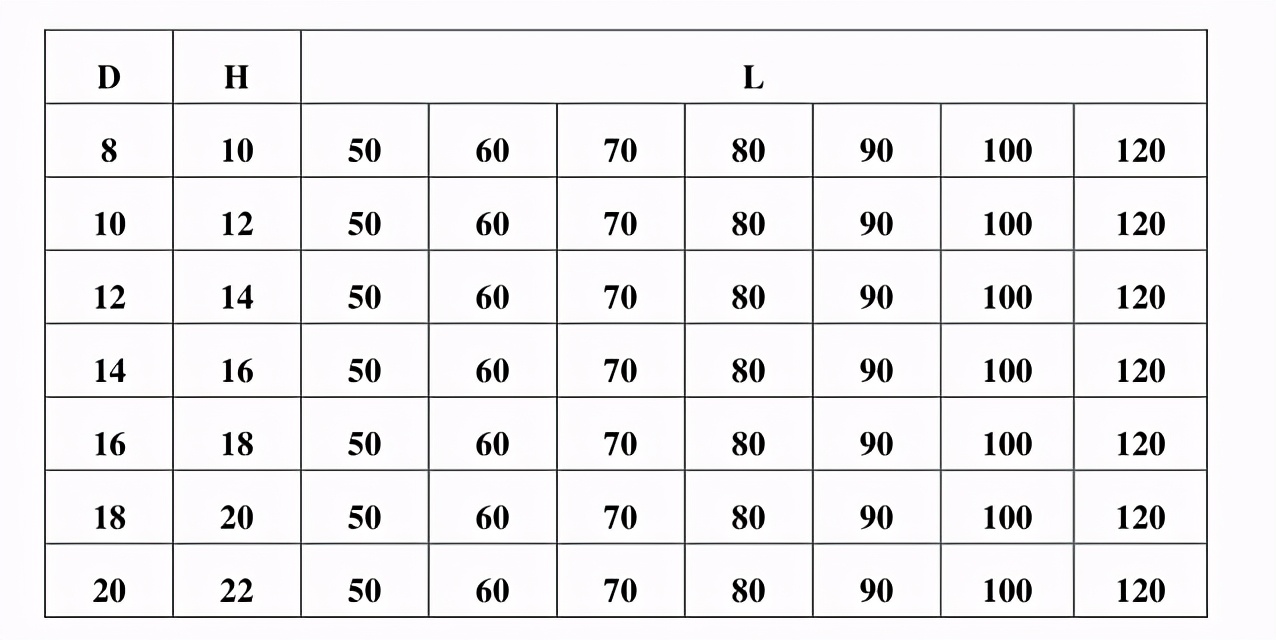

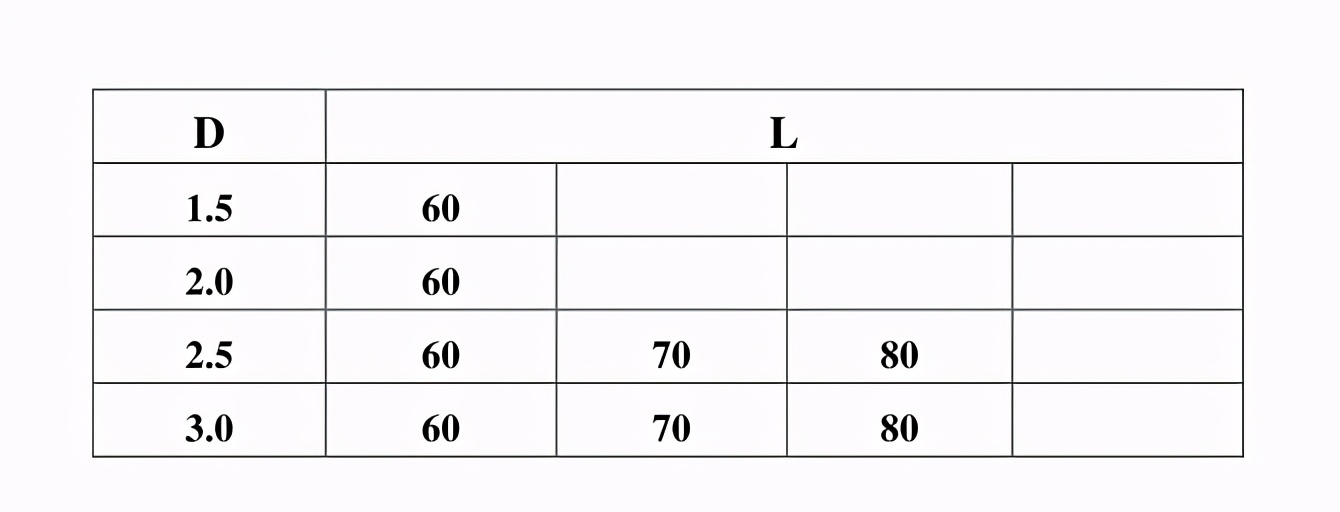

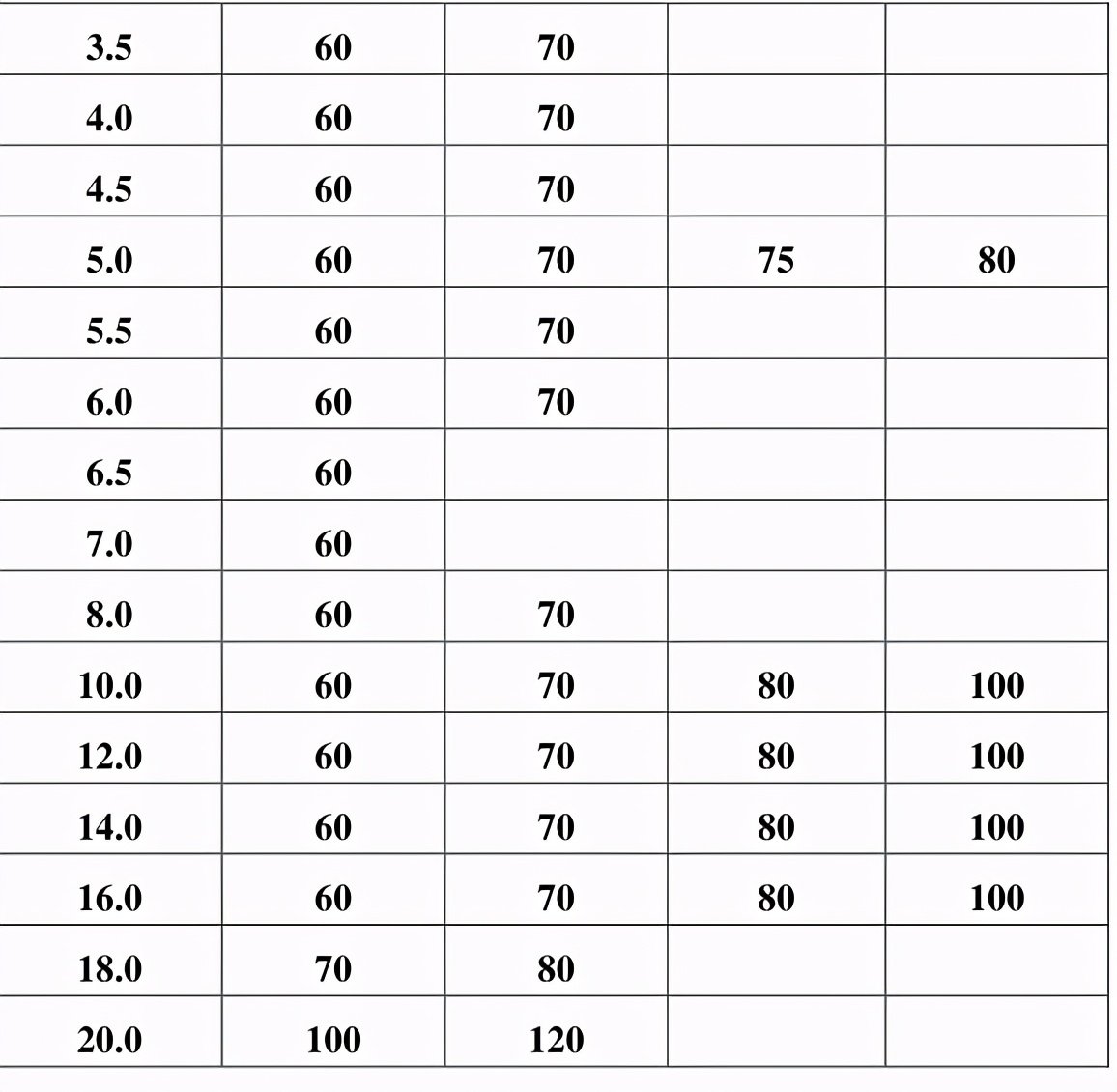

2 导柱(GP)标准

代号: GP D－L－数量 例: GP 8－70－4

3 销钉(DP)标准

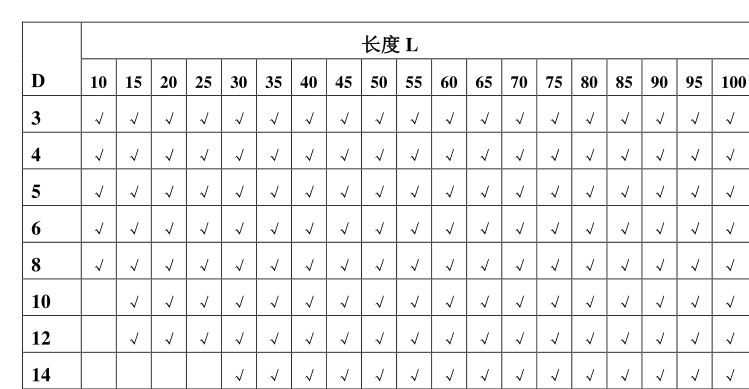

代号: DP D－L－数量 例: DP 6－70－4

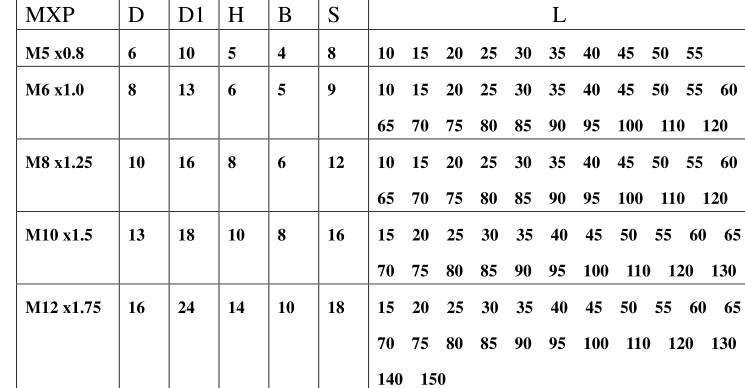

4 螺丝(CB)标准

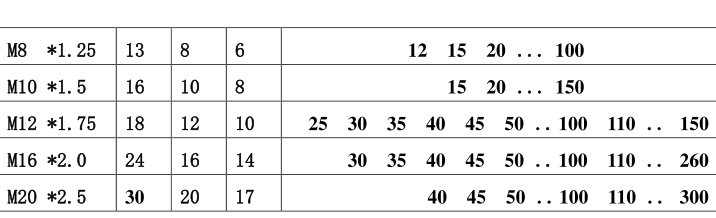

代号: CB M－L－数量 例: CB M6－45－12

5 等高螺丝(MSB)标准

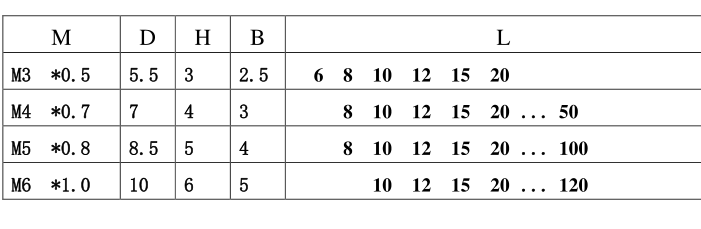

代号: MSB D－L－数量 例:MSB 6－45－6

6 两用销(GLS)标准

代号: GLS D－A－L－数量 例: GLS 6－1.6－33

－12

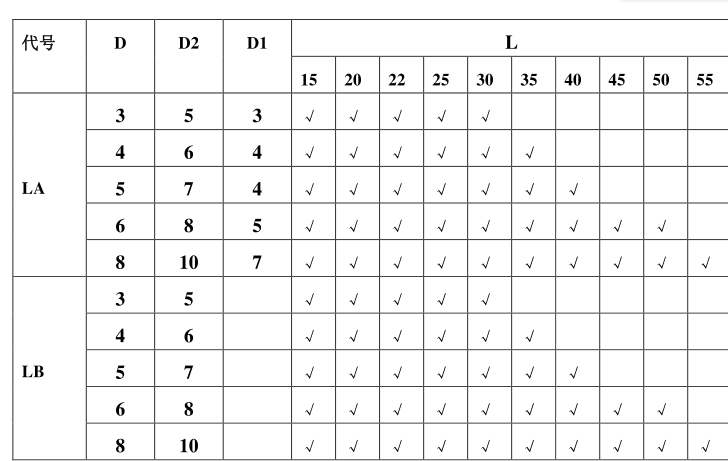

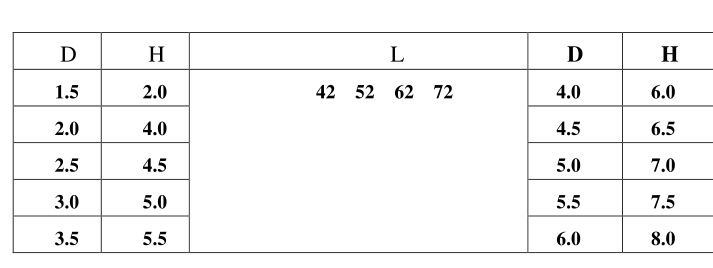

7 顶针(LA/LB)标准

代号: LA D－L－数量 例: LA 6－35－12

代号: LB D－L－数量 例:LB 6－35－12

8 插针(HDB)标准

代号: HDB D－L－数量 例: HDB 4－55－8

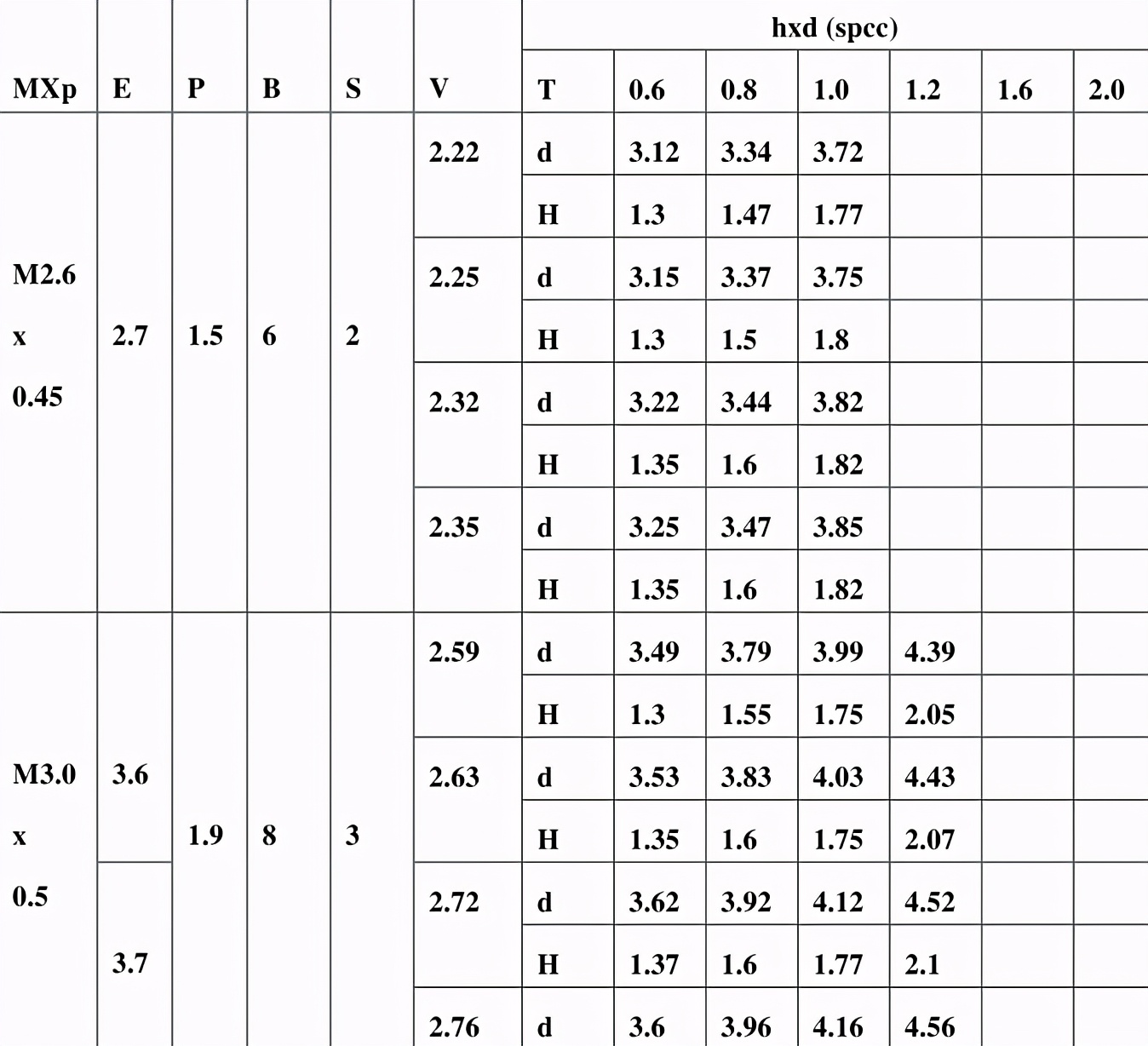

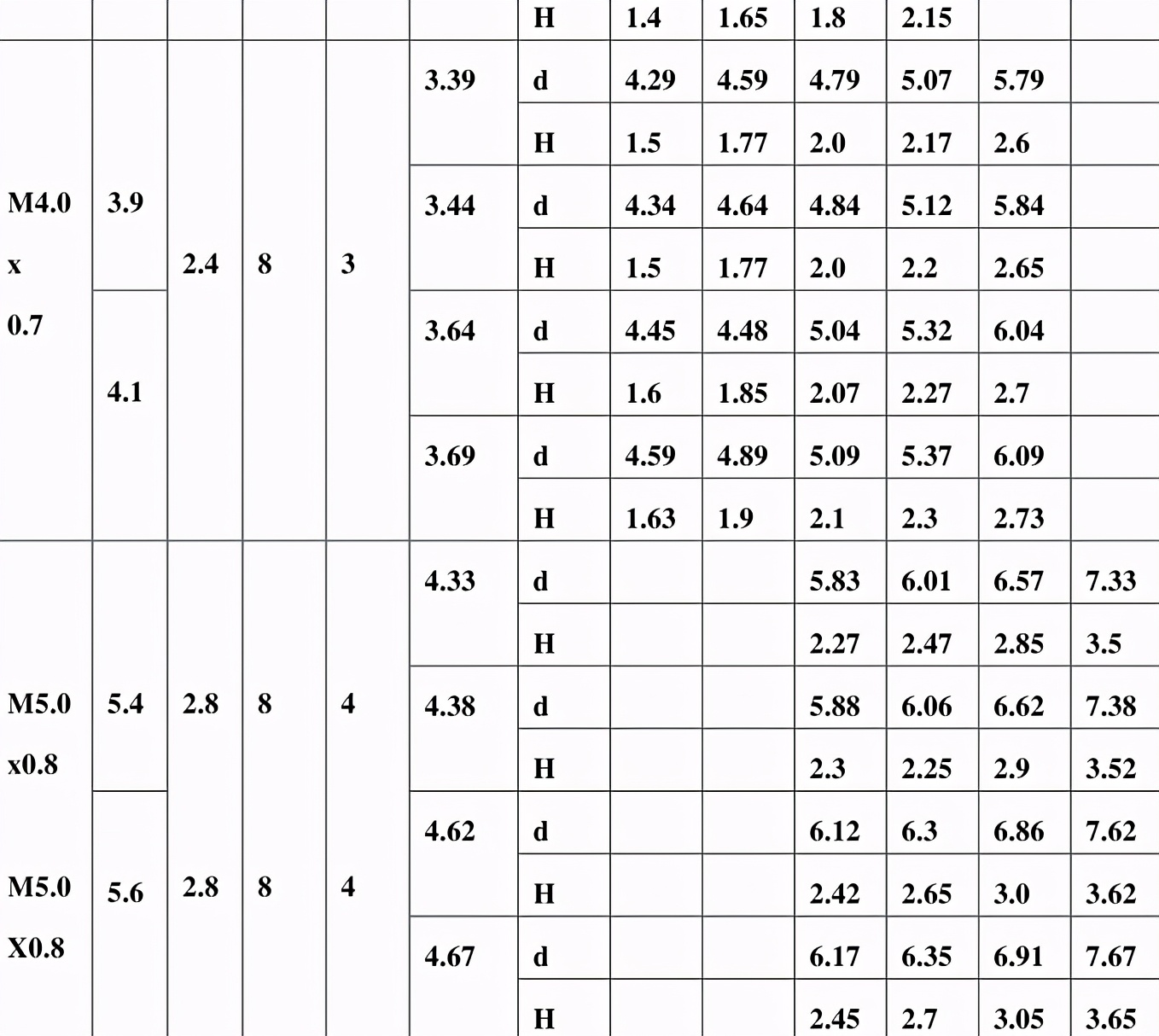

9 抽牙冲头(ADK)标准

代号: ADK D－L－V－数量 例: ADK 4－50－V2.22－9

10 圆冲头(AD/HD)标准

代号: AD D－L－P－B－数量 例:AD 4－50－P2.5－B4

－2

代号: HD D－L－数量 例: HD 4－50－5

11 管位(SLA)标准

代号: SLA 6.0－L－数量 例:SLA 6.0－40－4

L = 13 16 18 20 23 25 28 32 35 38 42 45

12 管位(SLB)标准(多机多站专用)

代号: SLB 7.8－L－数量 例: SLB 7.8－40－4

L = 13 16 18 20 23 25 28 32 35 38 42 45

13 管位(SLC)标准(60T 以上冲床专用) 注;所用

代号: SLC 12－L－数量 例: SLB 12－40－4

L = 13 16 18 20 23 25 28 32 35 38 42 45

14 弹力胶(UA/UB)规格

代号:UA 外径－长度－数量 例: UA－20－6

代号:UB 外径－长度－数量 例: UA－25－4

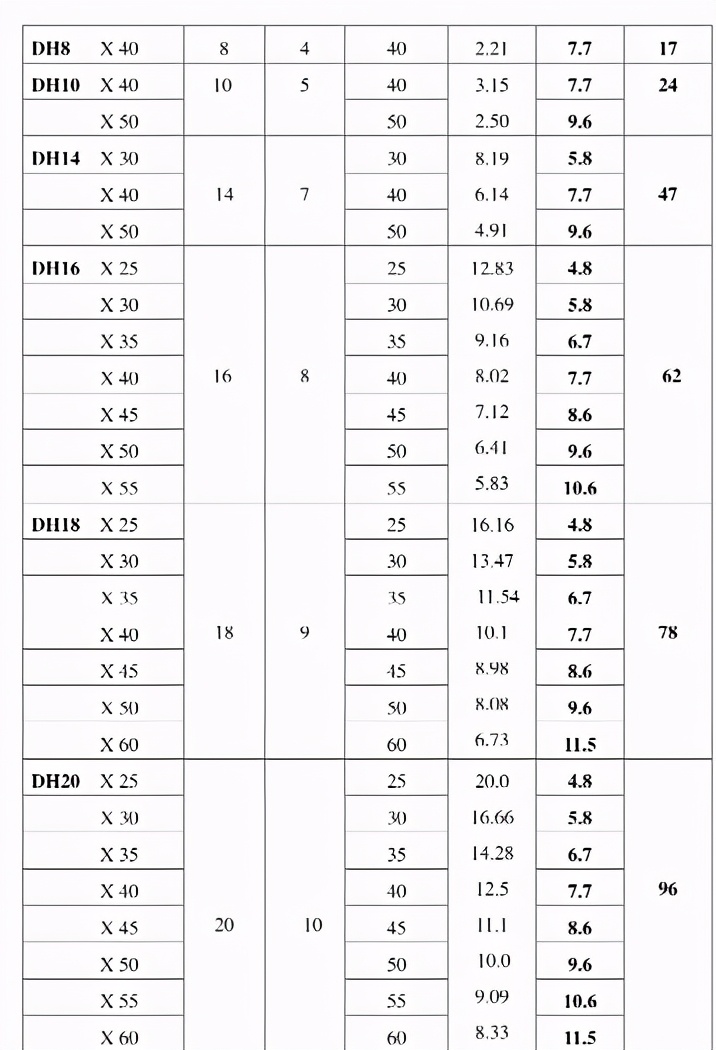

15 绿色弹弓(DH)规格

代号:DH 外径－自由长度－数量 例: DH 8－40－6
