五金模具设计之产品工序的拆解全过程

在模具设计中，当一个产品零件展开后，最重要的便是工序的如何拆解,拆解的方式有许多种，这将对后续的模具设计产生很大的影响.今天我们接着来看一些常见零件的工序的拆解.

首先来看一组关于抽牙的拆解,如下图:

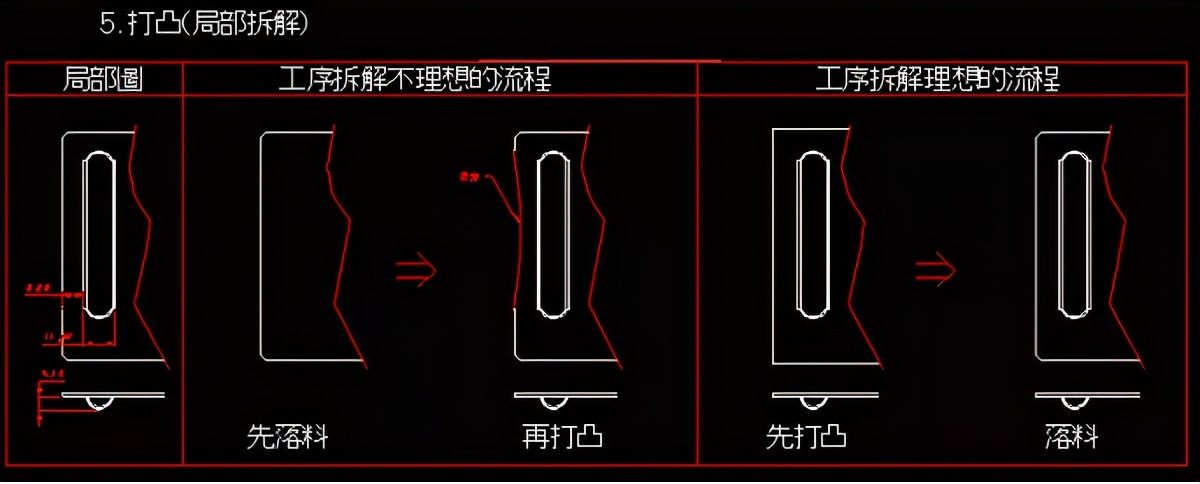

由上图我们应该总结的经验是,当外开距离抽牙孔位置比较近的时候,则必须先进行抽牙再切外形.打凸和抽牙差不多,如下图:

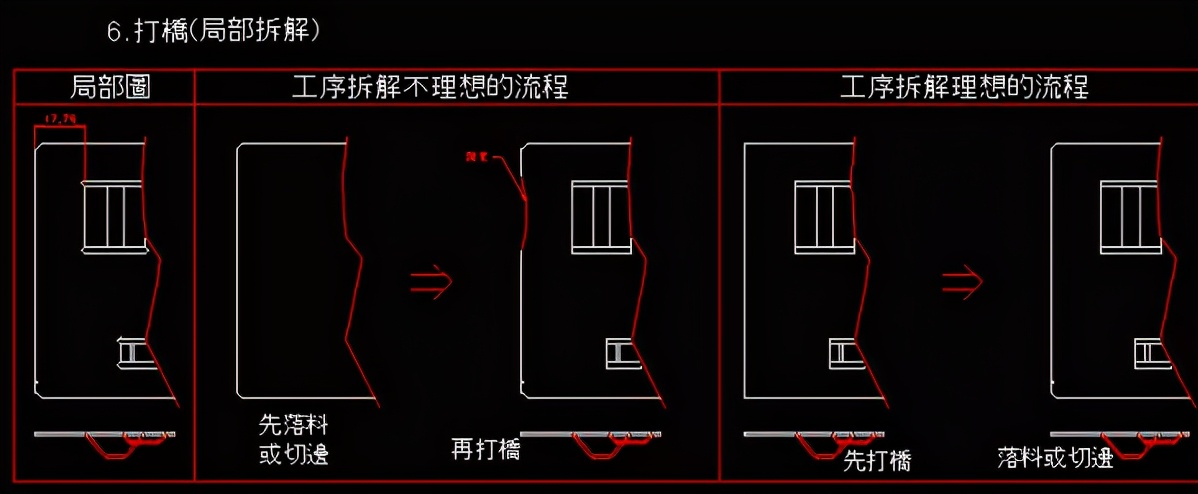

与上面两项类似的还有冲桥,来看图片:

由上面的三张图片可以看出,无论是抽牙,打凸还是冲桥,当其边距一定且工序先于切边时都会与切边或者切外形产生冲突,当其中有一工序对方面的工序

造成影响时,则当前的工序需要改进.在打凸時凸包时可能向下，打较大的凸包时要尽可能安排在第一工程冲压，并且打凸与打凸附近的冲孔不要排在一个工程內，以避免孔位拉料，产生变形．
