三菱加工中心CNC编程G代码讲解，提升技能必学干货

注意：在G之后没有接续数值指令中，在运转时将变成G00的动作。（注1）印有“*”记号表示初期状态应选择的指令码或被选择的指令码。印有“※”记号表示初期状态依参数所选定指令码或被选择的指令码。（注2）同一单节指定2个以上的G指令时，最后的G指令有效。

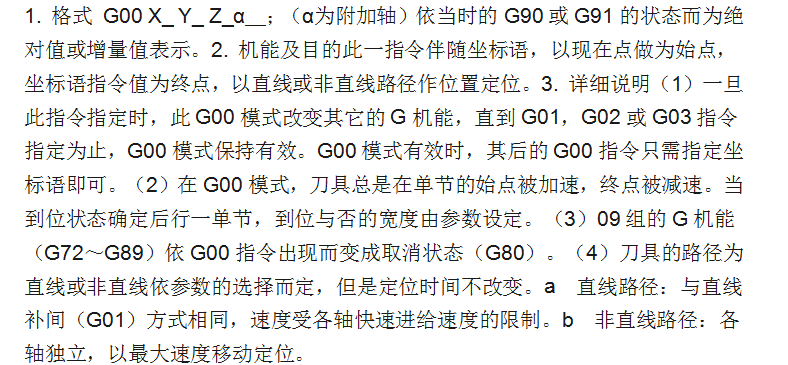

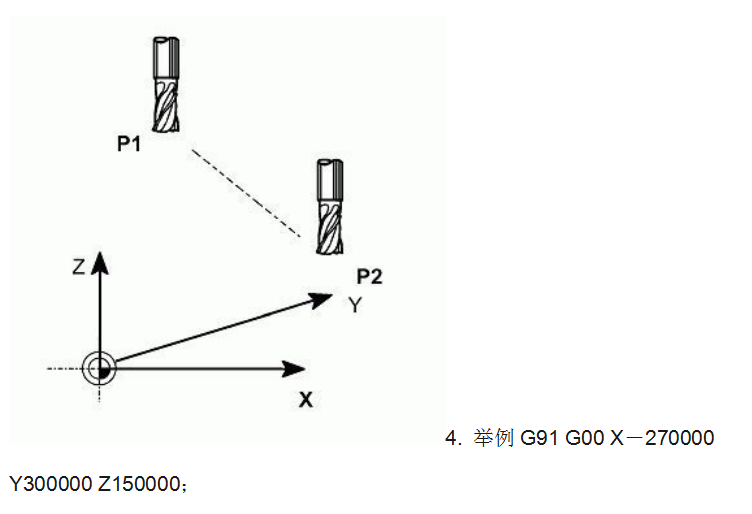

G00 位置定位 (快速进给)

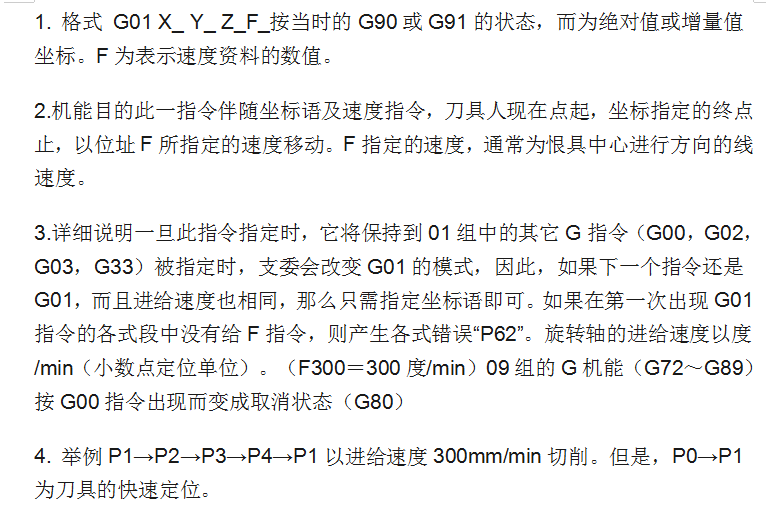

G01 直线补间

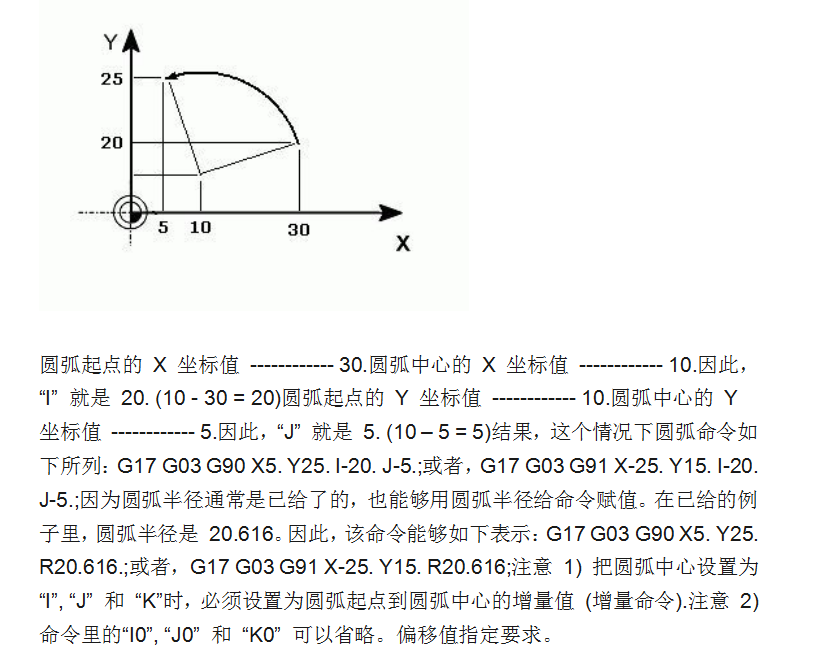

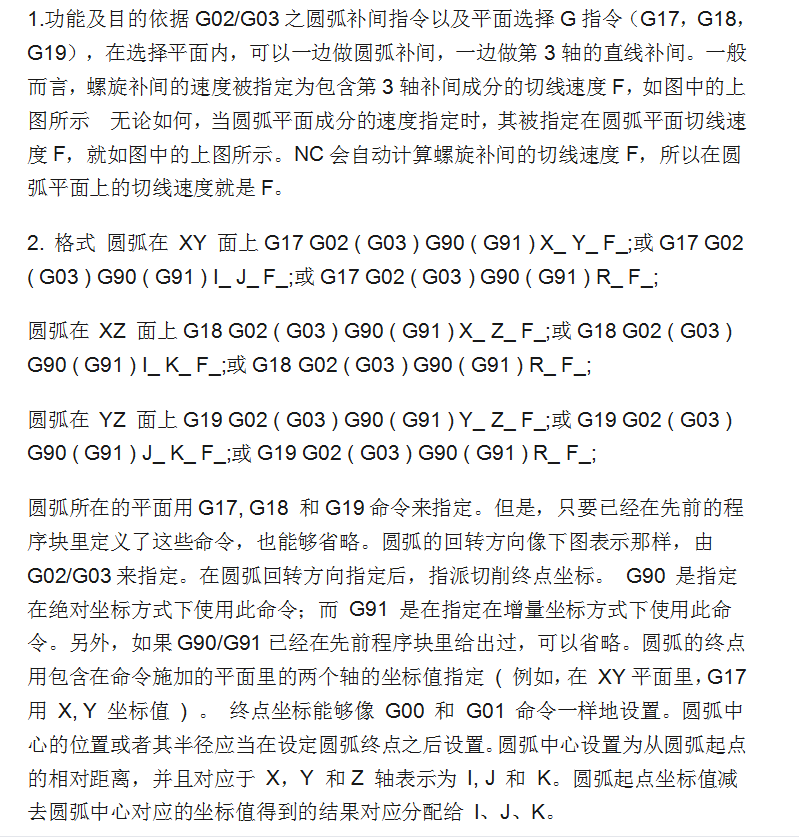

G02/G03 G17/G18/G19 螺旋补间 (G02/G03, G17/G18/G19)

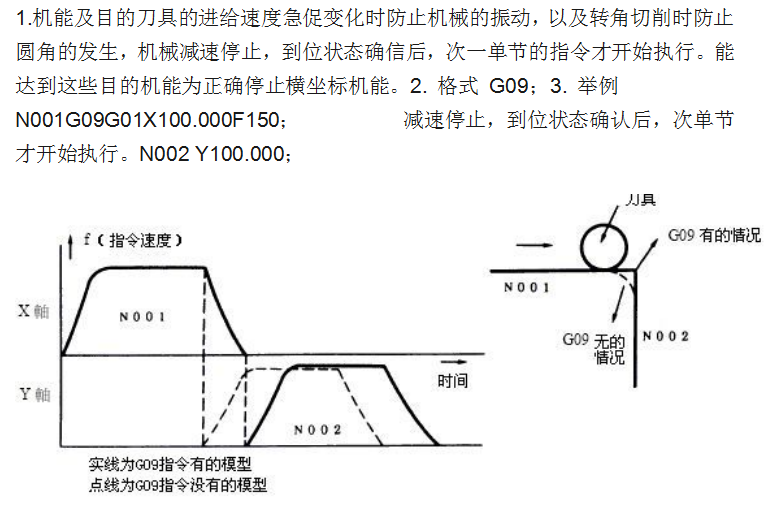

G09 正确停止检查 (G09)

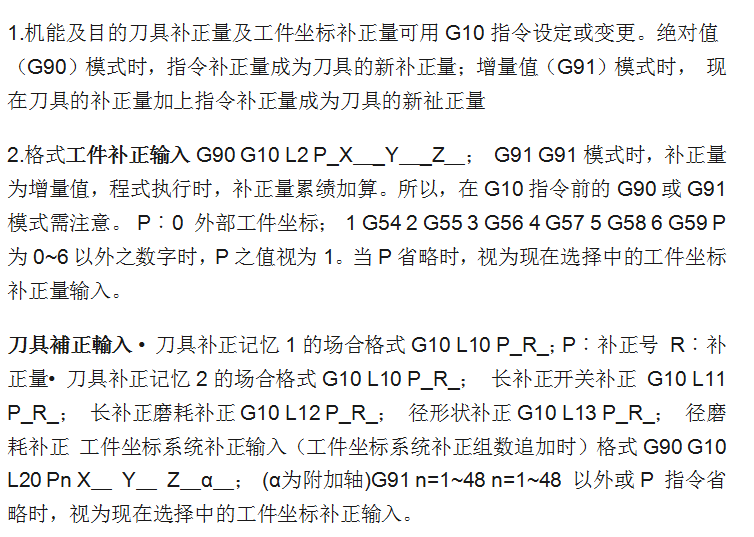

G10刀具补正资料程式输入（G10）

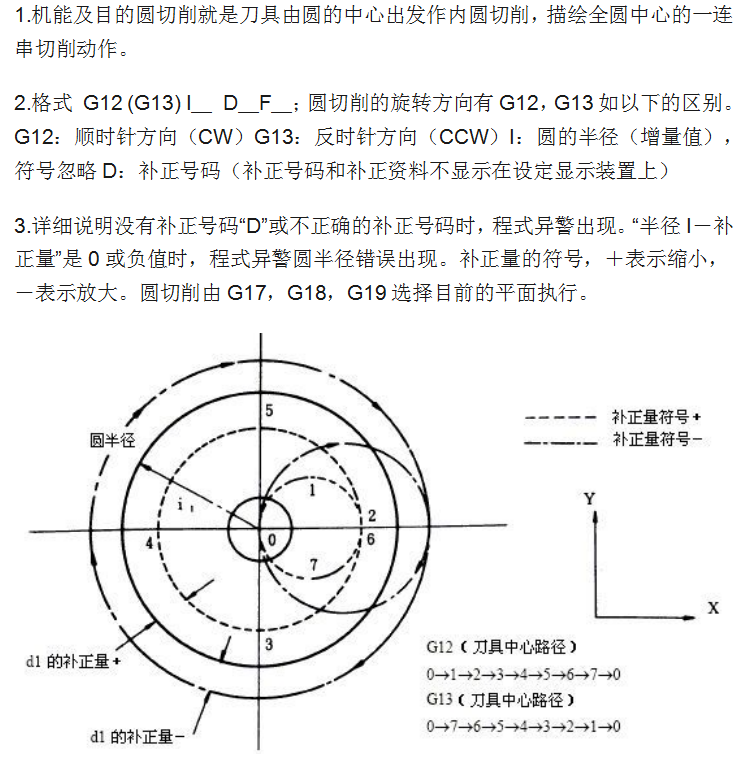

G12/G13圆切削（G12/G13）

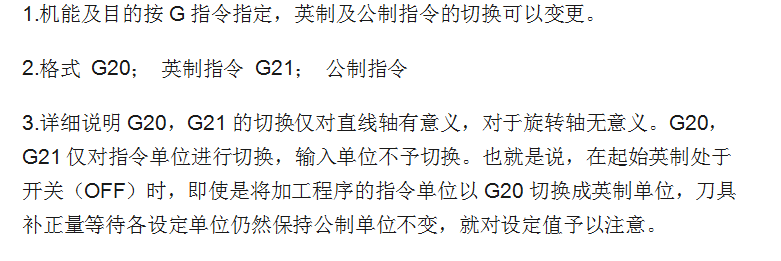

G20/G21英制与公制指令的切换（G20/G21）

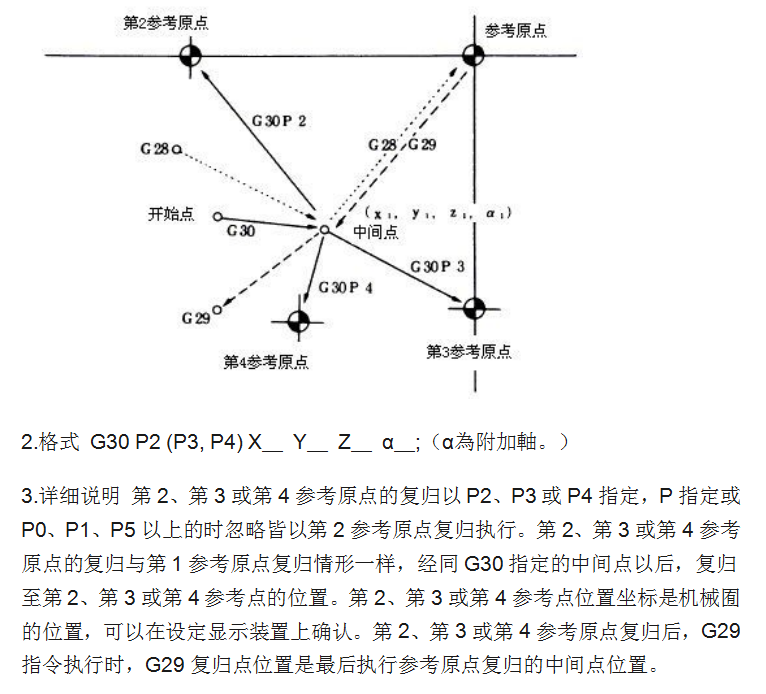

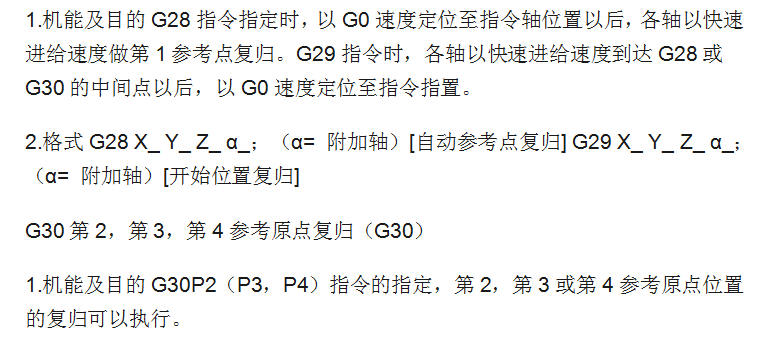

G28/G29参考原点复归（G28/G29）

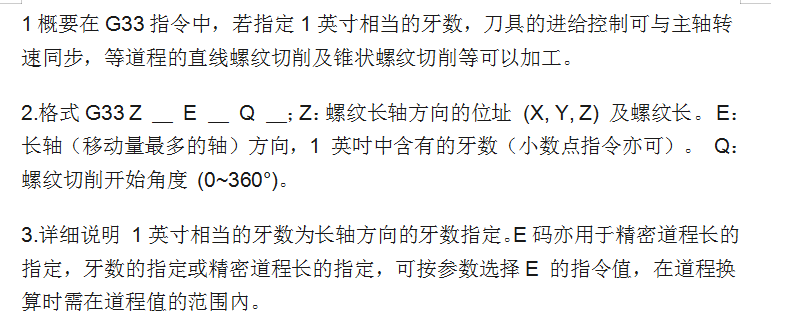

G33英制螺纹切削（G33）

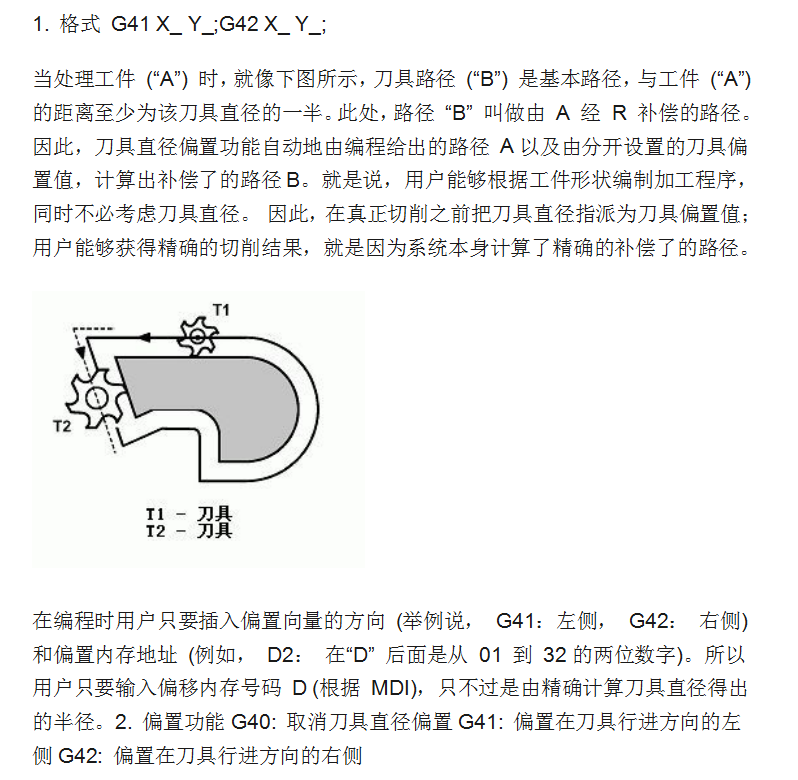

G40/G41/G42刀具径补正 (G40/G41/G42)

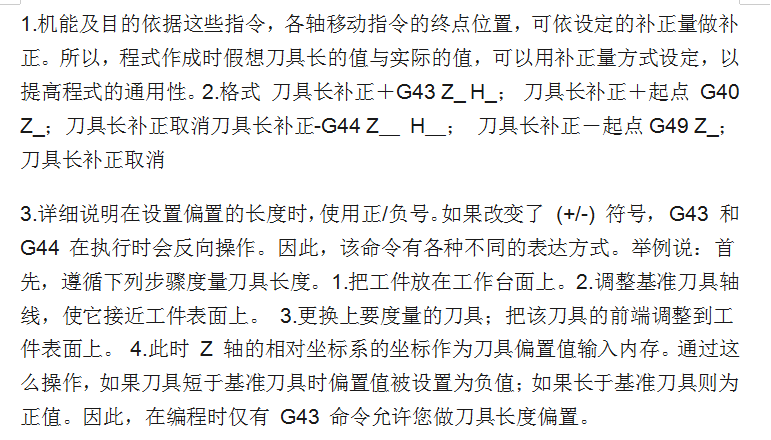

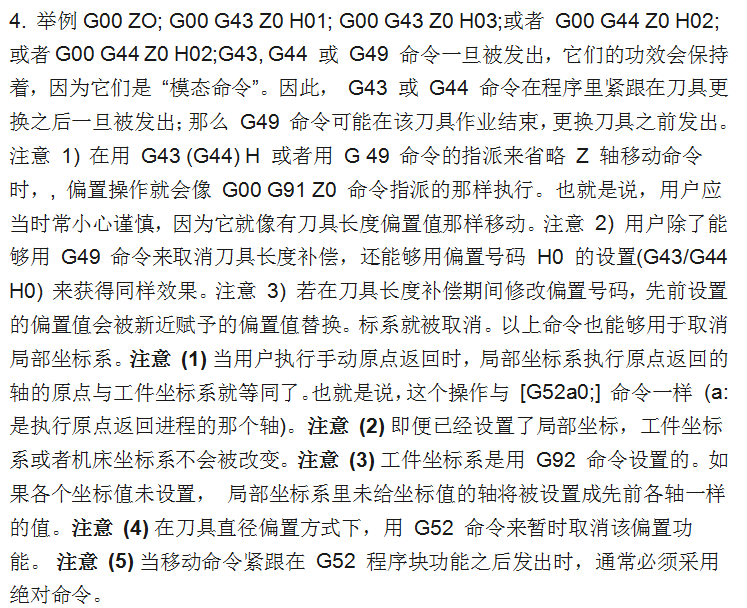

G43，G44/G49 刀具长补正/取消 (G43，G44/G49)

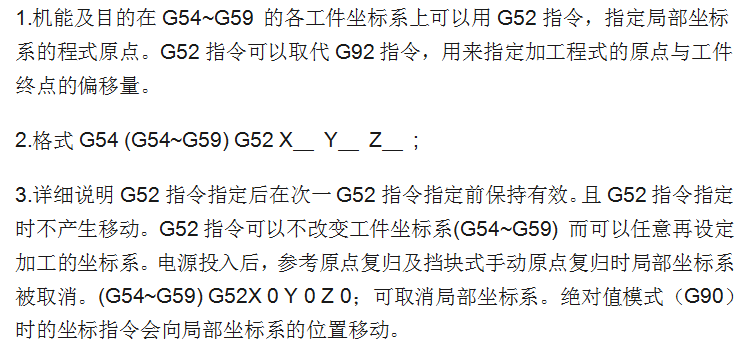

G52局部坐标系设定（G52）

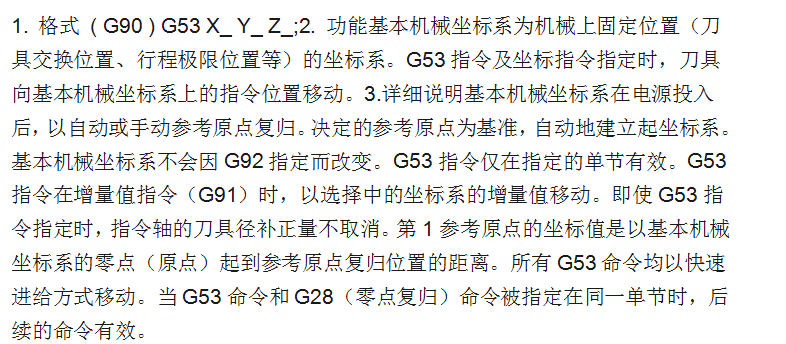

G53 基本机械坐标系 (G53)

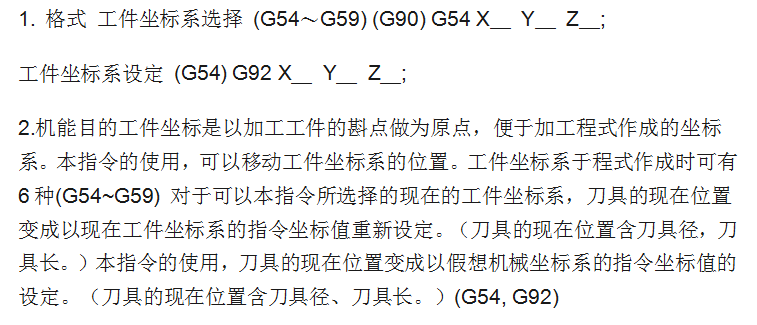

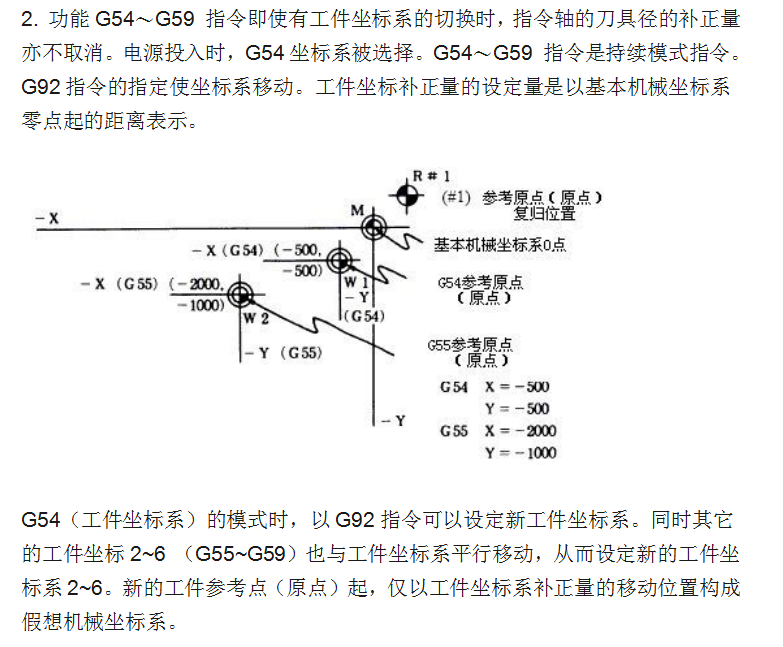

G54-G59 工件坐标系 设定和工件坐标系补正(G54-G59)

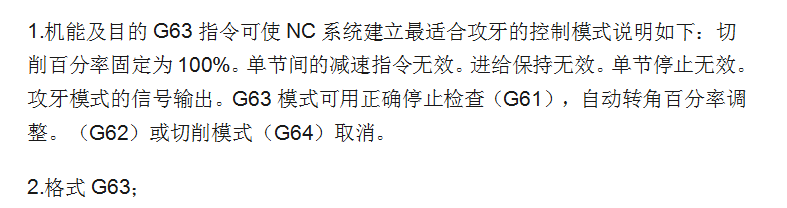

G63攻牙模式（G63）

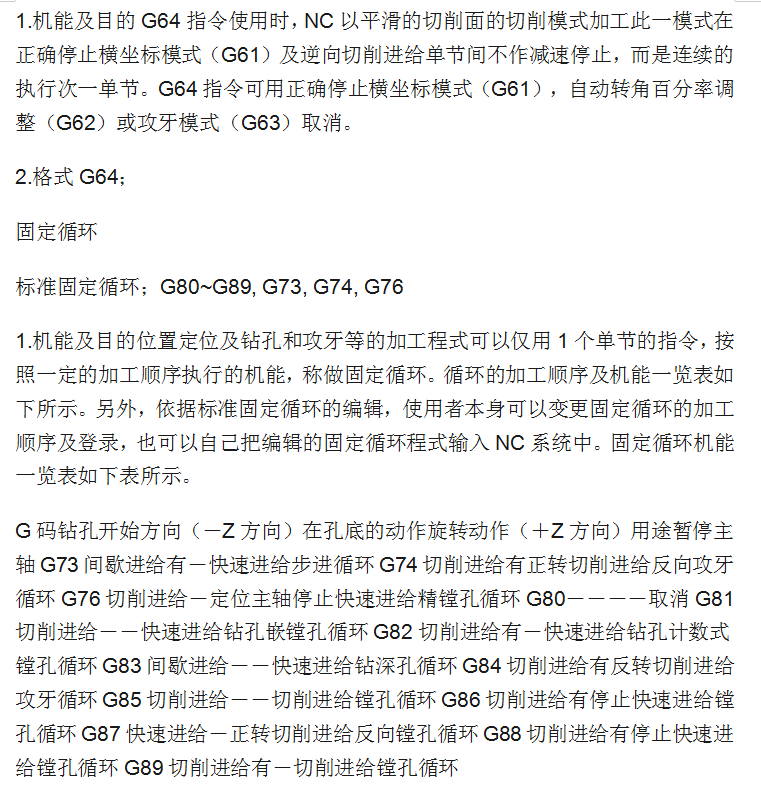

G64切削模式（G64）

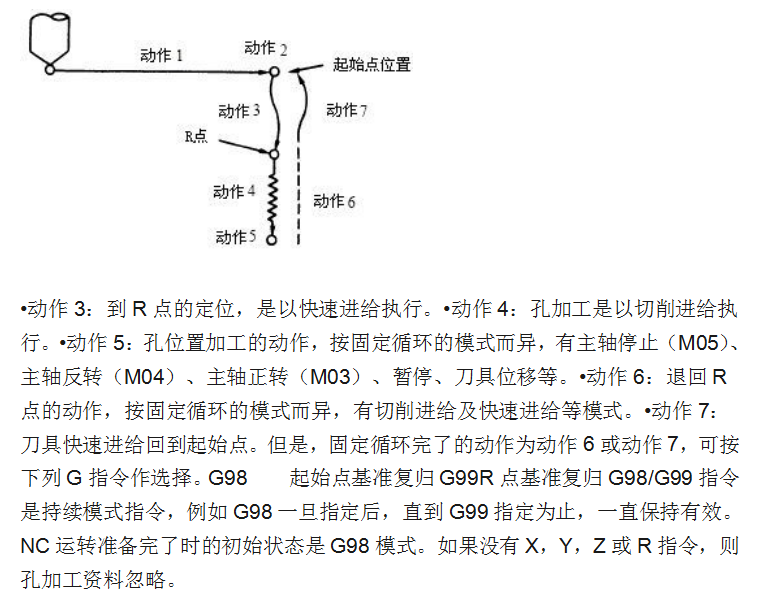

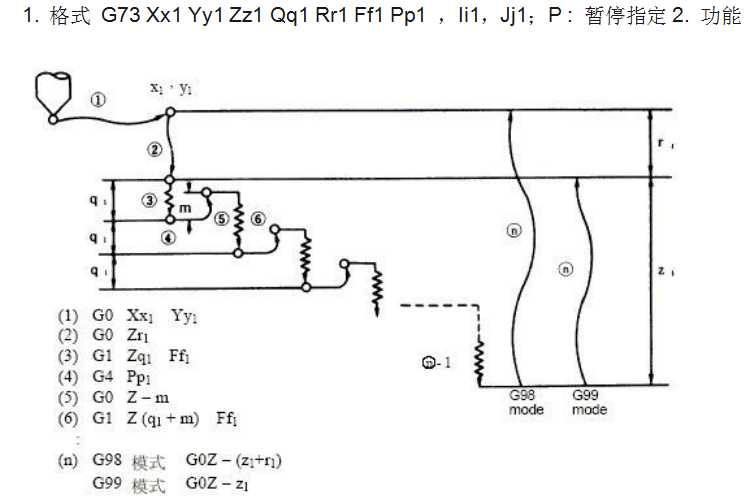

G73 步进循环(G73)

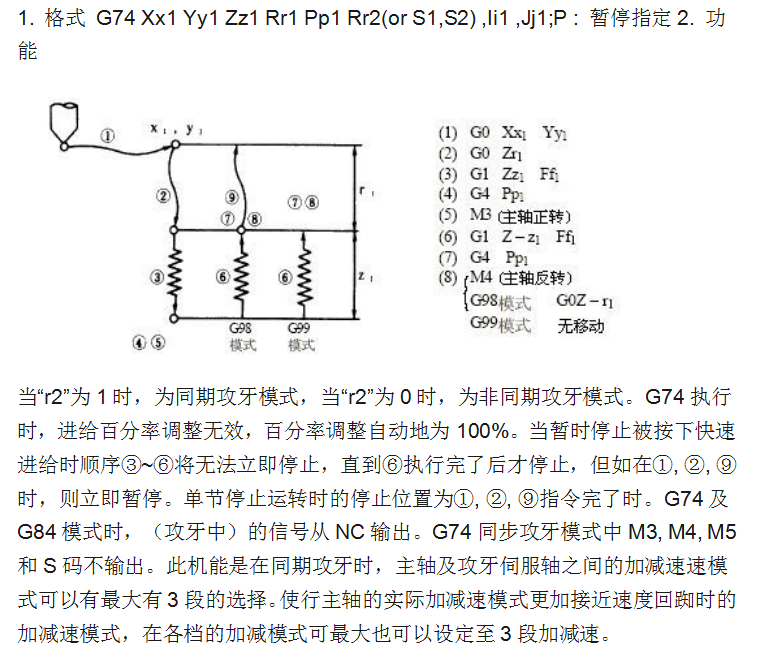

G74 反向攻牙(G74)

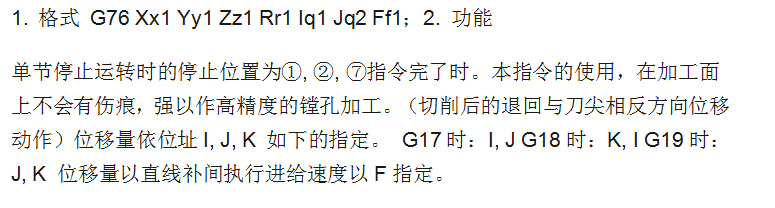

G76 精镗孔循环(G76)

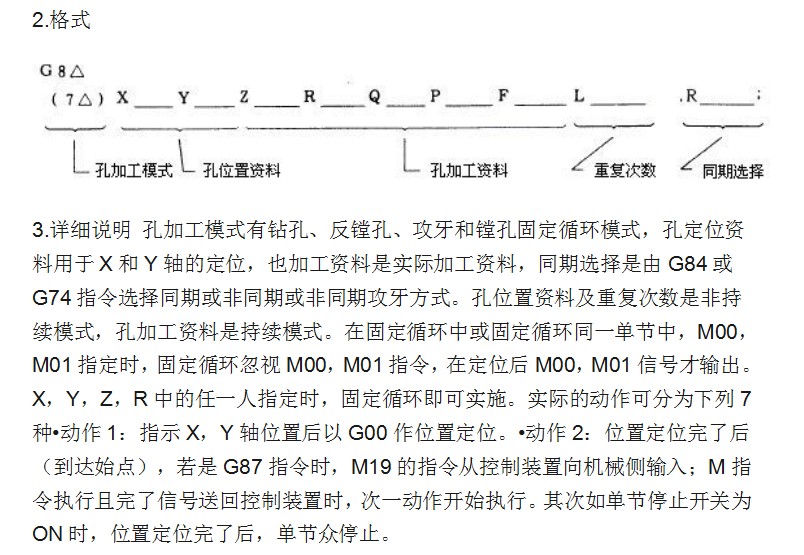

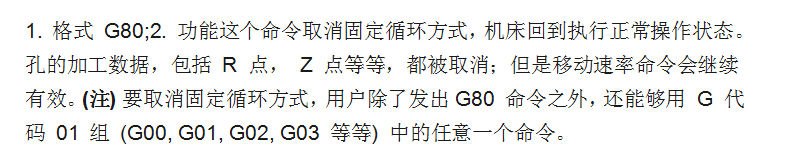

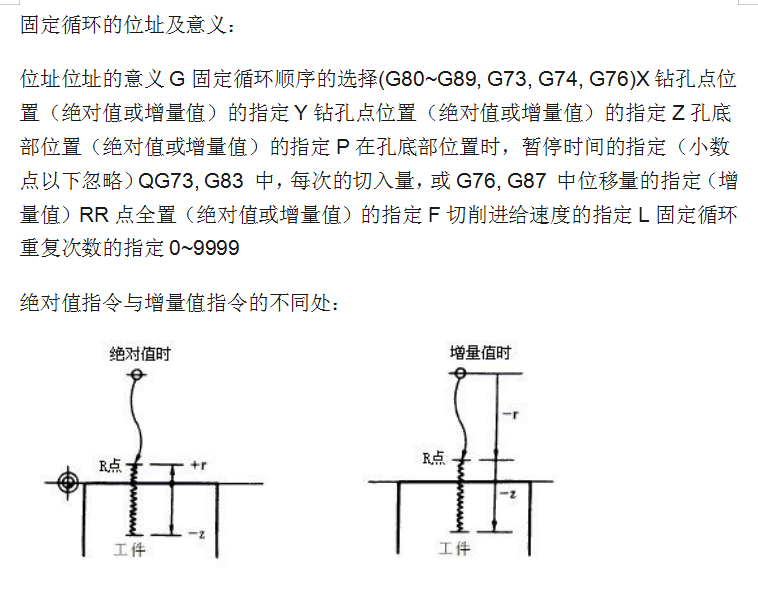

G80取消固定循环进程 (G80)

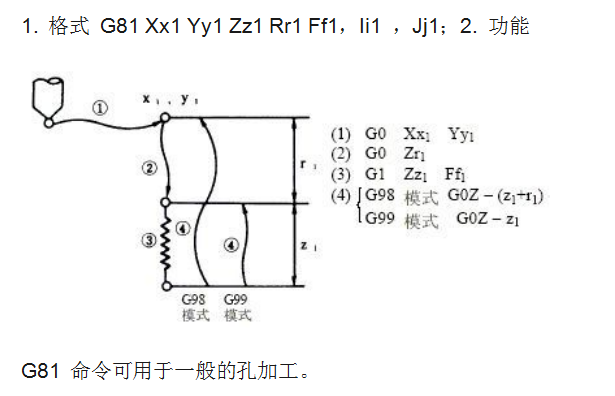

G81钻孔，铅孔(G81)

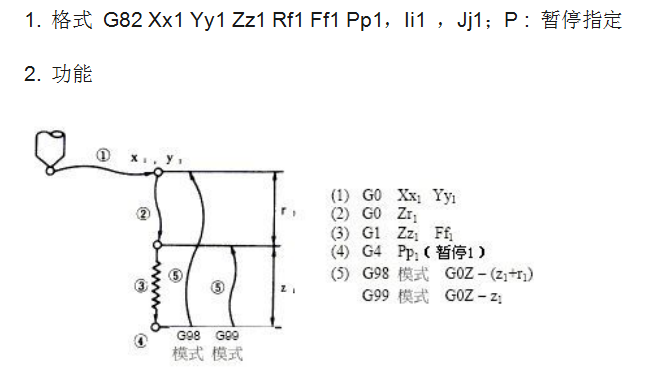

G82钻孔，计数式镗孔(G82)

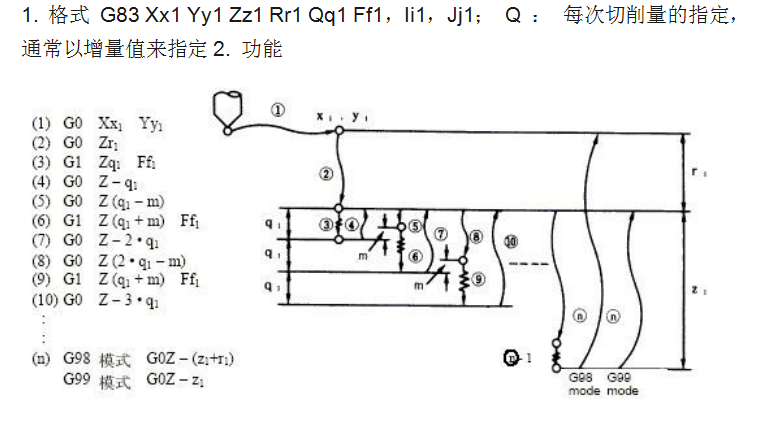

G83 深孔钻循环(G83)

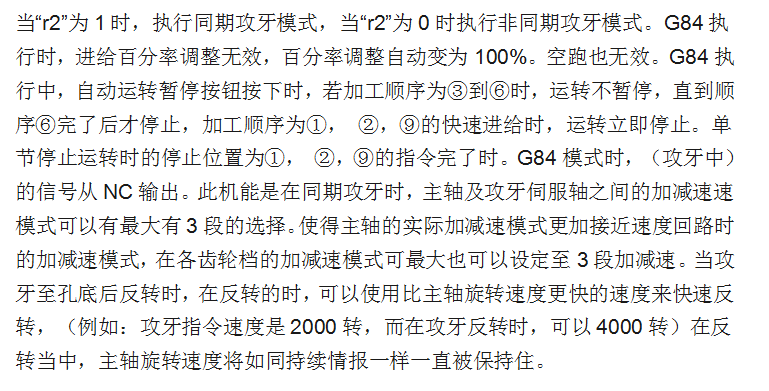

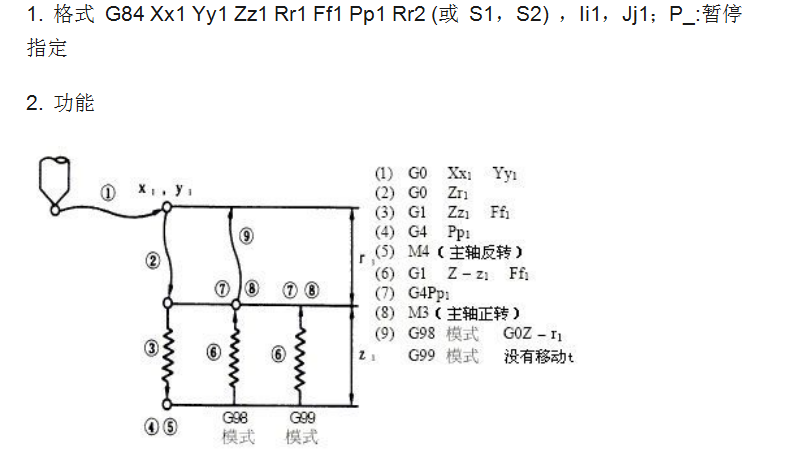

G84 攻牙循环(G84)

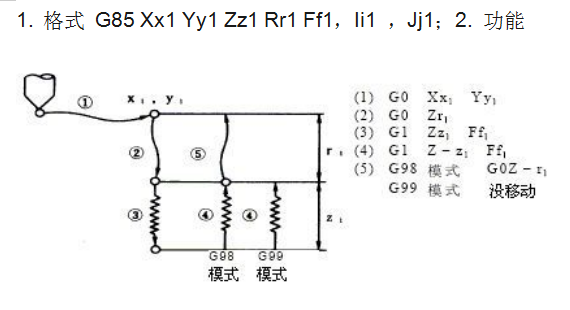

G85 镗孔循环(G85)

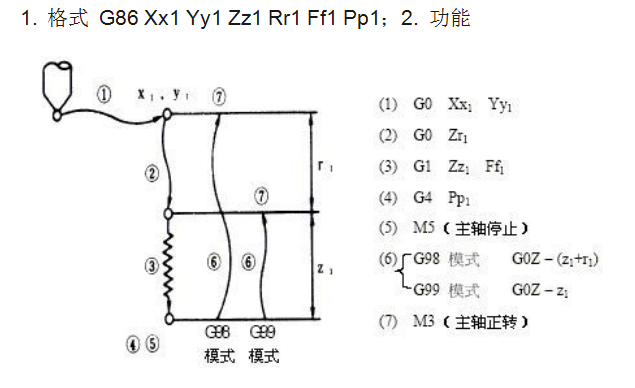

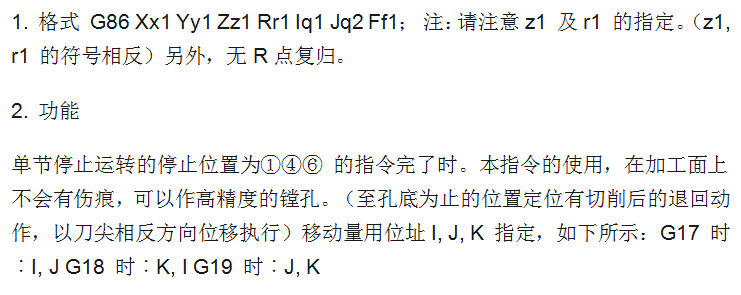

G86 镗孔(G86)

G87 反镗孔循环(G87)

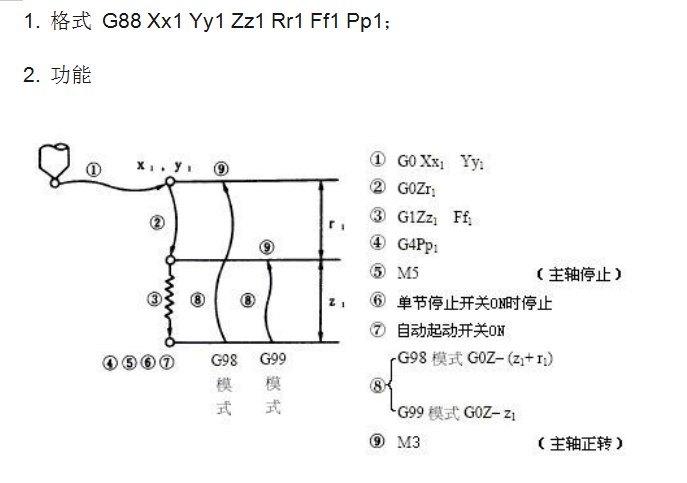

G88 镗孔(G88)

G89 镗孔循环(G89)

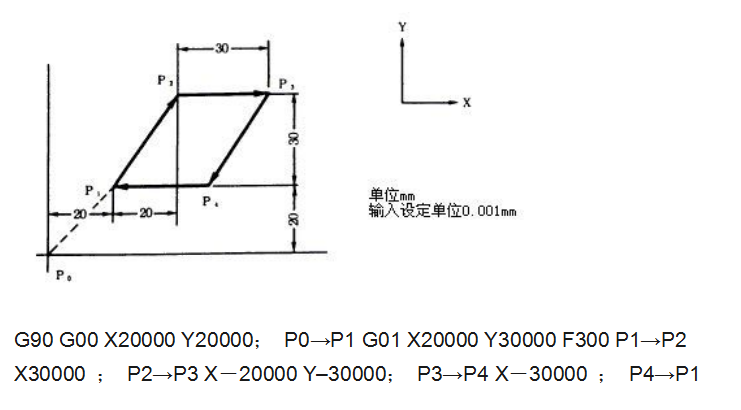

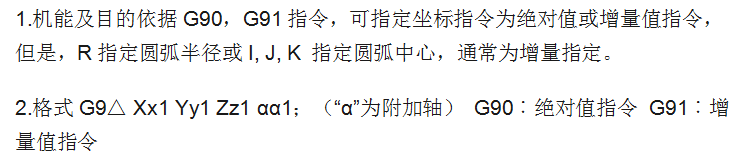

G90/G91 绝对命令/增量命令 (G90/G91)

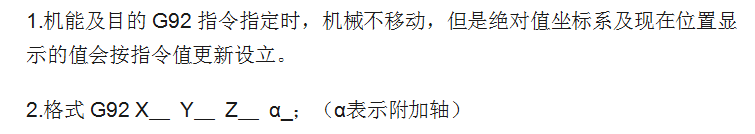

G92坐标系设定（G92）

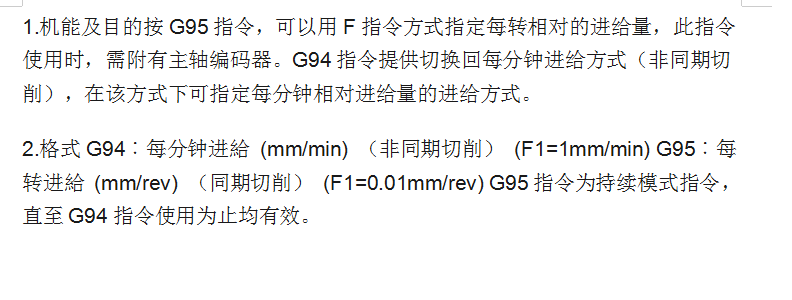

G94/G95同期进给（G94/G95）
