现在CAD的运用非常广泛，绘制平面设计图，建筑、机械、室内设计等，都需要用到CAD制图，说到学习CAD，就少不了对命令的使用了！

一、CAD快捷命令操作

1、“LE”命令

“LE”命令是引线管理器命令，输入该命令，可以绘制一个带箭头的引线，在添加文字标注中也需要用到它。

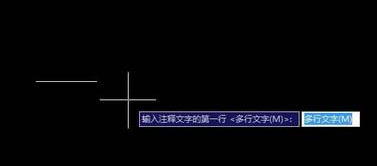

打开CAD软件，输入快捷键LE，按下回车键，根据提示指定第一个引线点，再回车，这个操作需要判断是否需要引线，接着输入文字宽度。

选择是否为多行文字，根据输入的标注内容有多少来进行选择，再回车。

这个时候就可以打开文字格式框，也可以在引线后直接输入标注内容。选择内容后，还可以修改标注内容的字体、大小和颜色等信息，如果想继续修改则可以直接右键选择编辑多行文字进行再次编辑。

2、“ML”命令

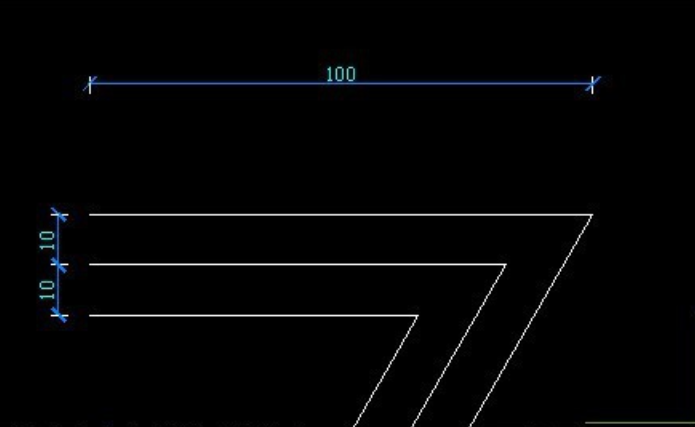

多线(Mline)是Multiple line的简写，也就是多条线，可同时绘制多条平行的由直线段组成的线，快捷键是ML。

3、“wipeout”命令

”wipeout“命令创建一个块面以此来遮盖其他图层，在CAD中一个图形如何整体覆盖其他图形呢？

下面介绍一下wipeout命令的用法，打开CAD软件，下图为一个三角形和矩形，我们想要将三角形覆盖矩形，就得构造出一个三角形的面来覆盖矩形。

用wipeout命令创建一个整体覆盖面，输入wipeout命令后回车，将三角形重新绘制一遍。效果如下。

如果想用矩形遮盖三角形操作方法也是一样的，多重wipeout图层可选择前置后置进行调节。

二、CAD标注快捷键

1、尺寸标注

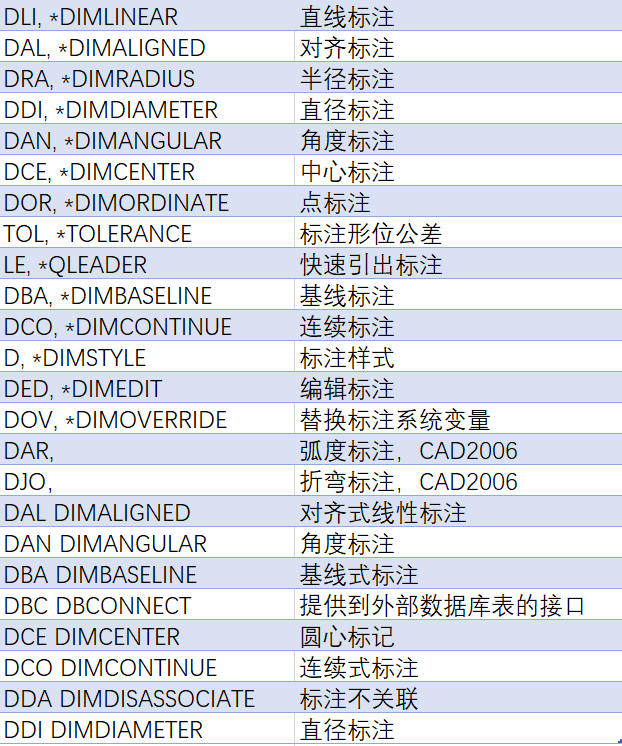

CAD尺寸标注快捷键是什么？绘图经常需要使用到尺寸标注快捷键，给大家整理出所有尺寸标注快捷键。

2、文字标注

我们都知道，CAD绘图经常需要进行文字标注，这时候用快捷键就比菜单栏查找方便很多了，具体的文字标注快捷键可以参考一下：

①平移m；

②写文字t；

③标注dimlinear。

今天分享的CAD相关技巧就是这些了~
