现在就开始进行一步一步的画出来:

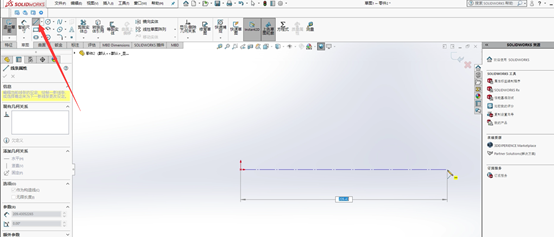

第1步,首先选择用前视基准面作为绘制草图的基准平面,然后进入草图绘制,先画一条中心线作为旋转轴

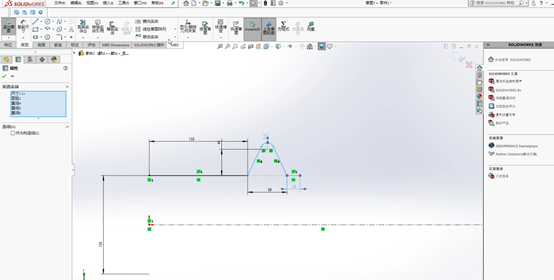

第2步,根据下图,把草图绘制出来,用智能尺寸把尺寸都标注好

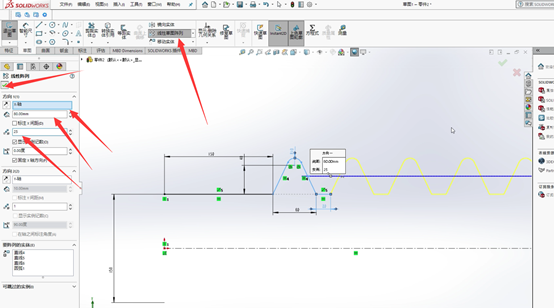

第3步,点击线性草图阵列,方向为x轴,间距为80,数量为25,点击打√确定,然后退出草图

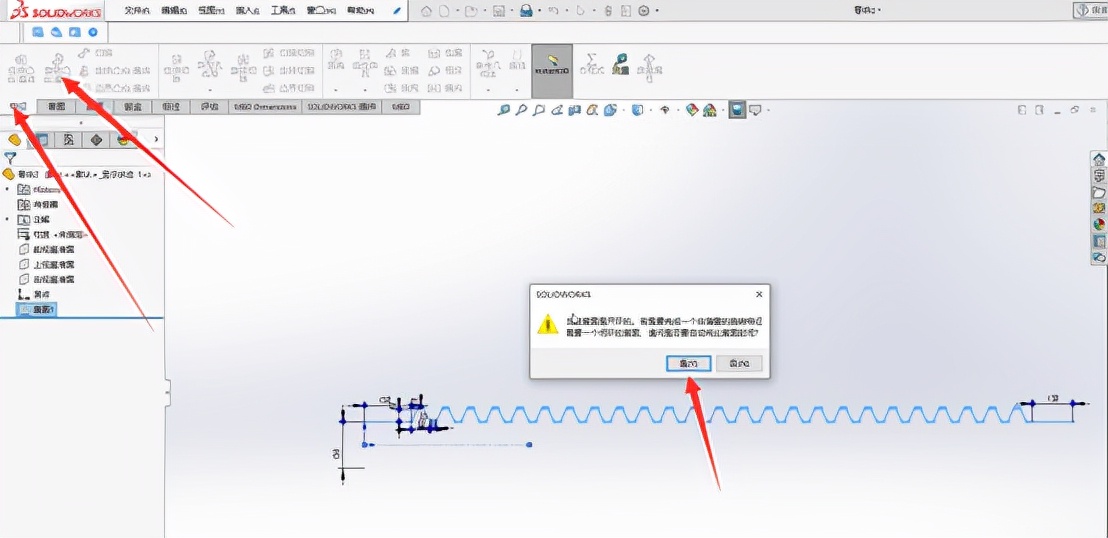

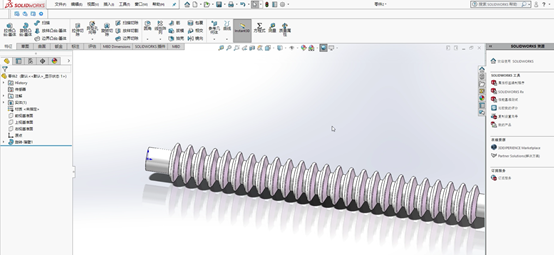

第4步,选择特征模块,点击旋转凸台/基体,选中草图,如果提示“当前草图是开环的…是否要自动将此草图封闭”,这里我们点击是的,效果如下:

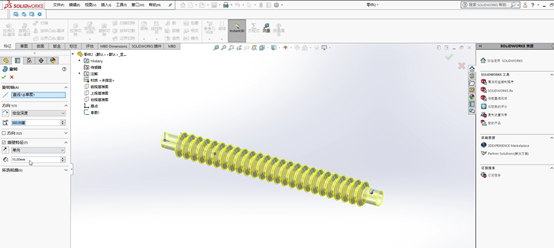

第5步,然后把薄壁特征,厚度调整为3,我们不需要太厚,点击打√确定,效果如下

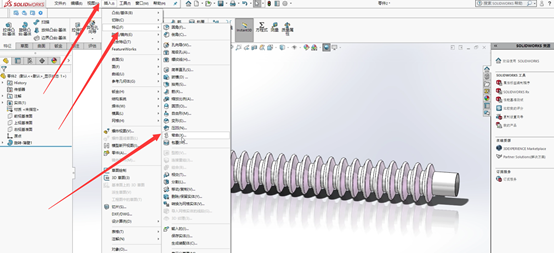

第6步,点击插入,找到特征模块,点击弯曲功能

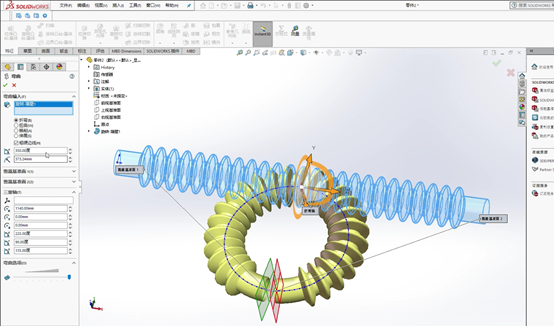

第7步,在弯曲输入,点击选择整个模型,弯曲度为350°,点击打√,即可完成创建

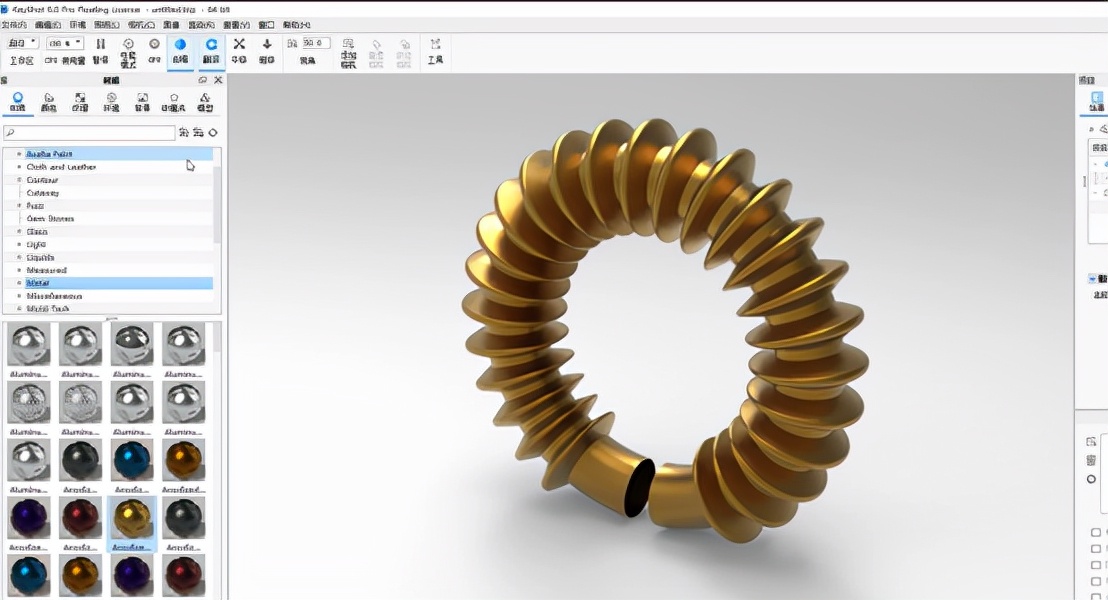

第8步,最后就是材质渲染一下了,这个看你喜欢了,效果图如下:
