1 模具工件防呆标准

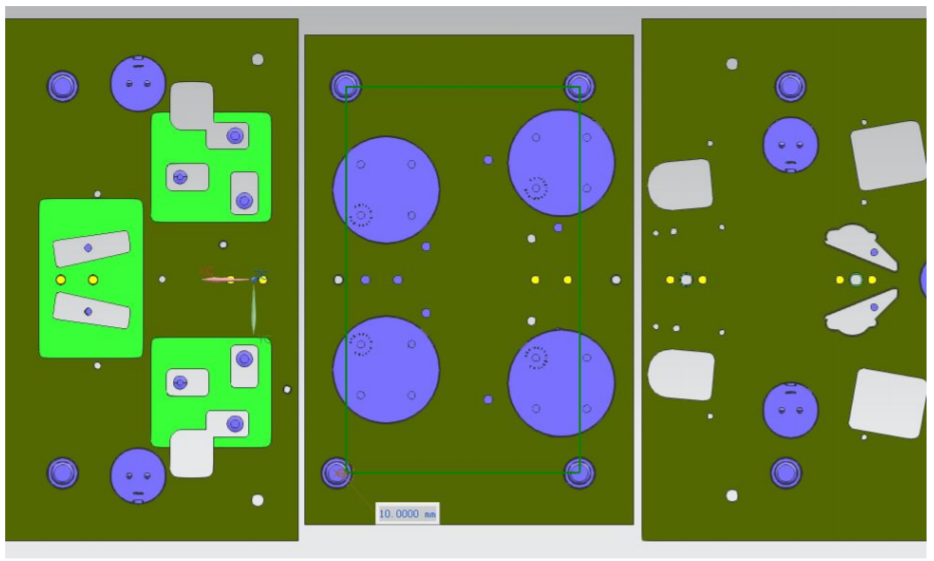

1.1 镶件防呆原则: ①镶入件能利用外形防呆的首先考虑外形防呆.防呆方法是三个小 C 角一个大 C 角,(螺丝防反)至少相 差 5mm

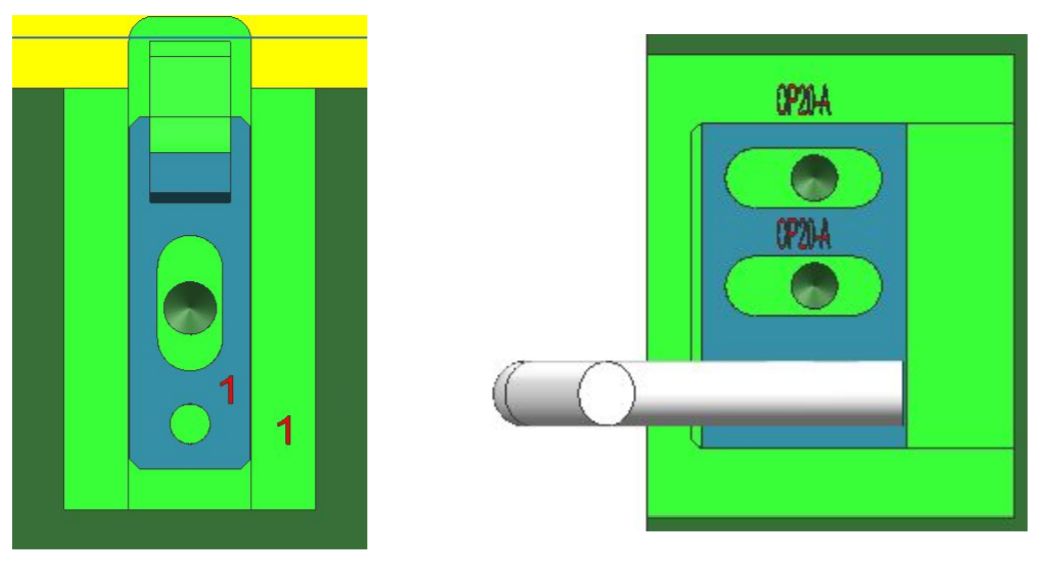

②有销钉固定的工件,首先考虑销钉防呆,然后才考虑螺丝防呆(至少 3.0mm 的防呆量).移动后旋转 180 度叠图 检查

1.2 滑块防反 ①同规格标准件,刻字防反,对应的模座位置也相同刻字

汽车冲压模具设计基础标准,防反防呆都不会,模具全白做


②自制滑块首选宽度防反,最小 2mm,有滑块座的座子要用螺丝防反
1.3 抬料板防反

①导柱能防反的用导柱防反

②使用 2 个导柱的,需要做箭头标明送料方向

汽车冲压模具设计基础标准,防反防呆都不会,模具全白做

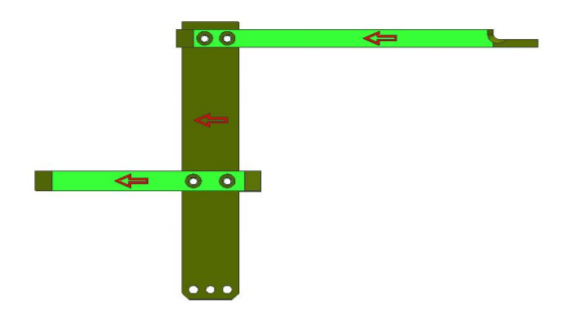

③单独的抬料支架不能防反的做箭头标明送料方向

汽车冲压模具设计基础标准,防反防呆都不会,模具全白做


1.4 冲头入子防反

①入子防反:当冲孔直径不一致时,首选用外径防反,当所有型号都用完都无法防反的情况下使用刻字防反

汽车冲压模具设计基础标准,防反防呆都不会,模具全白做

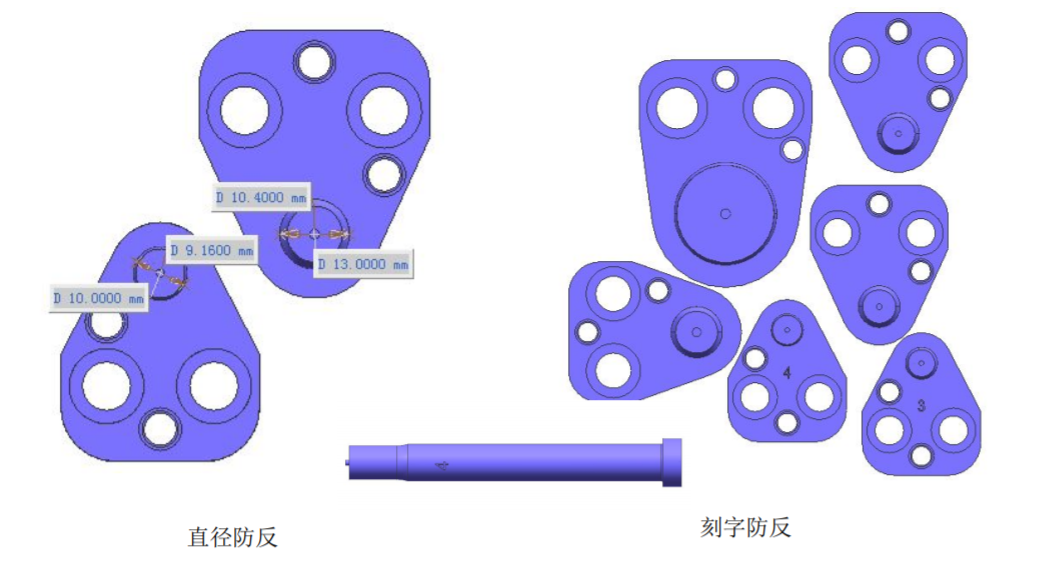

②冲头防反:当冲孔直径不一致时,首选用外径防反,当所有型号都用完都无法防反的情况下使用刻字防反, 在冲头,固定座,对应固定板上都需要刻字。

汽车冲压模具设计基础标准,防反防呆都不会,模具全白做


1.5 外管位防反

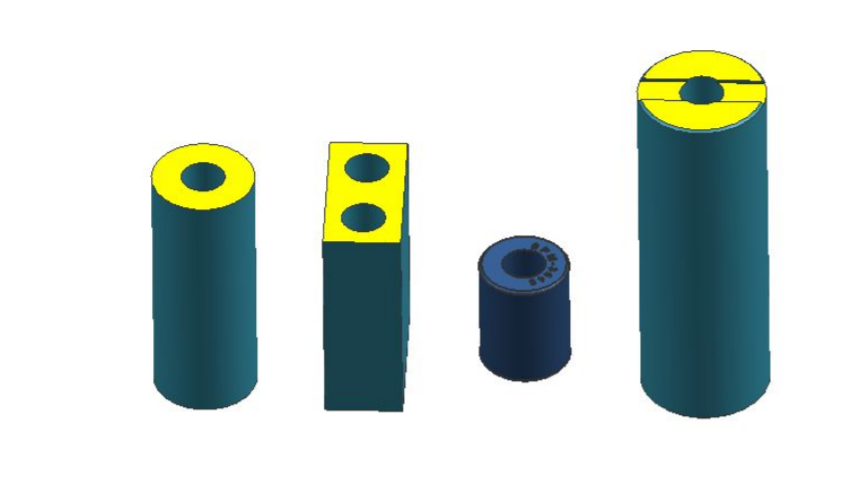

①单工序高度不一样的需要刻数字防反

②共模座,不同工序高度不一样的管位需要刻字工序号和字母

汽车冲压模具设计基础标准,防反防呆都不会,模具全白做

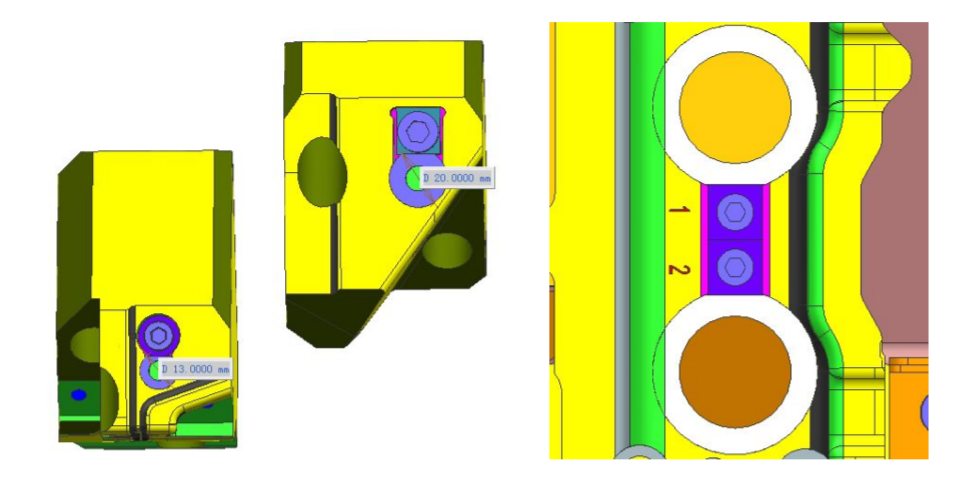

1.6 平衡块、内/外限位、对顶块 当平衡块、内/外限位、对顶块高度不一样时,需要设计防反,首选螺丝大小防反,次选外径固定防反(注 意要相互交换检查是不是真的起到防反作用)。

汽车冲压模具设计基础标准,防反防呆都不会,模具全白做

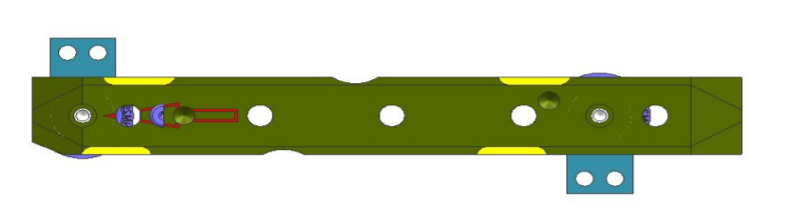

1.7 脱料板反:首选模具左下角导柱防反,防反量做到 10MM

汽车冲压模具设计基础标准,防反防呆都不会,模具全白做

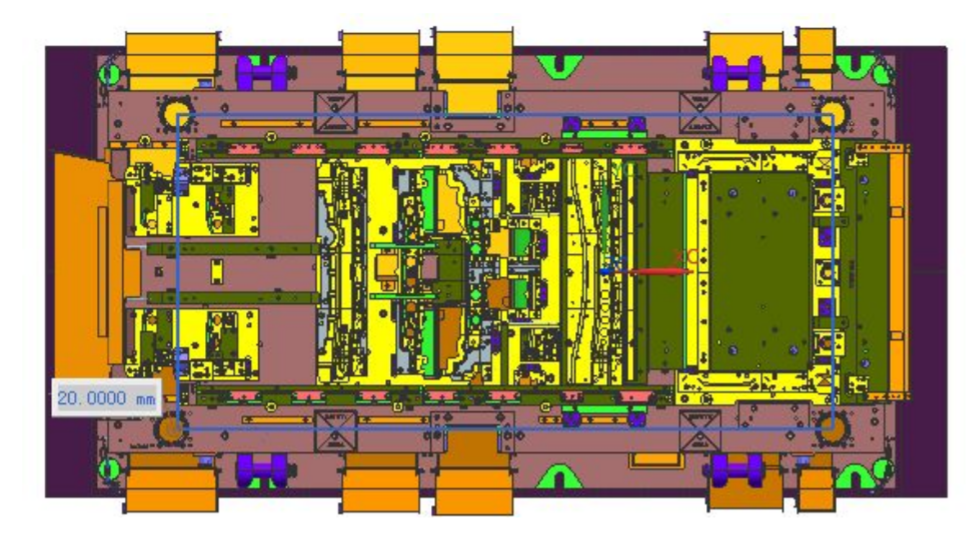

1.8 模座防反:首选模具左下角导柱防反,防反量做到 20MM

汽车冲压模具设计基础标准,防反防呆都不会,模具全白做
